FestoДатчик положения

SIED-M18B-ZS-K-L-PA

GTIN 4052568089351 Оригинал Festo

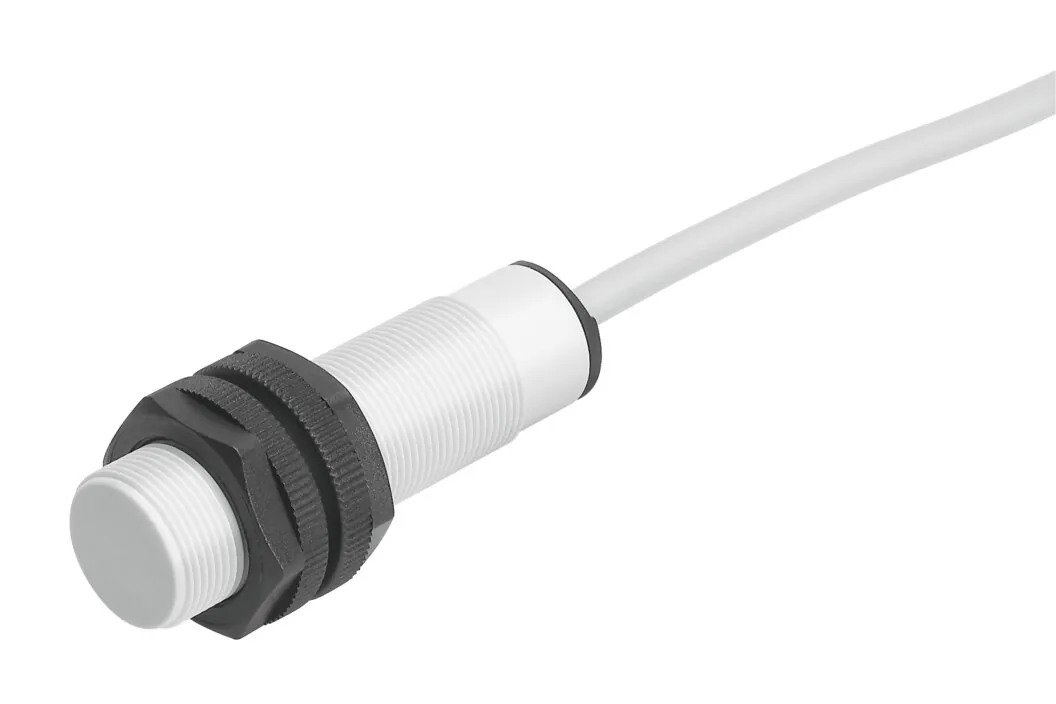

Датчик положения Festo SIED-M18B-ZS-K-L-PA: с кабелем, монтаж заподлицо.

Размер
M18
Электрическое подключение
2-жильный; Кабель
Тип установки
Смыв
Диапазон рабочего напряжения DC
10 … 300 В
Форма
Круглый
Масса
123 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

Тип установки

Диапазон рабочего напряжения DC

Обозначение

Что означает SIED-M18B-ZS-K-L-PA

  1. SIEDСерия

    Датчик положения

  2. M18BФорма и способ монтажа

    Круглый, M18x1; заподлицо

  3. ZSДискретный вход/выход и функция переключающего элемента

    Бесконтактный, 2-проводный; нормально разомкнутый контакт

  4. KЭлектрическое подключение

    Свободный конец

  5. LИндикация

    Состояние переключения

  6. PAМатериал корпуса

    Корпус из полиамида

Характеристики

Технические данные SIED-M18B-ZS-K-L-PA

Основные

Форма
Круглый
Соответствует стандарту
EN 60947-5-2
Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU по оборудованию низкого напряжения
Принцип измерения
Индуктивный
Номинальная дистанция переключения
5 мм
Гарантированная дистанция переключения
4,05 мм
Передаточное число
Алюминий = 0,35 … 0,5; Нержавеющая сталь, St 18/8 = 0,6 до 1.0; Медь = 0,25 до 0,45; Латунь = 0,35 до 0,5; Сталь, St 37 = 1,0
Точность повторения
0,1 мм
Выход переключателя
Неконтактный 2-проводной
Функция переключающего элемента
Нормально разомкнутый контакт
Гистерезис
0,15 … 0,75 мм
Макс. частота переключения, DC
60 Гц
Макс. частота переключения, АC
20 Гц
Макс. выходной ток
300 мА
Падение напряжения
<= 6 В
Минимальный ток нагрузки
3 мА
Защита от короткого замыкания
Нет
Диапазон рабочего напряжения АС
20 … 250 В
Диапазон рабочего напряжения DC
10 … 300 В
Линейная частота
50 … 60 Гц
Холостой ток
<= 1,5 мА
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение
2-жильный; Кабель
Длина кабеля
2,5 м
Размер
M18
Тип крепления
С контргайкой
Момент затяжки
2 Н·м
Тип установки
Смыв
Рабочий режим дисплея
Жёлтый светодиод
Класс защиты
IP65; IP67

Условия работы

Температура окружающей среды
0 … 70 °C
Классификация сопротивления коррозии CRC
4 — Очень высокая стойкост ьк коррозии

Масса

Вес продукта
123 г

Материалы

Материал оплетки кабеля
PVC
Материал изоляции
PVC
Материал корпуса
PA с армированием

Принадлежности

Что подходит к SIED-M18B-ZS-K-L-PA

По разделу «Принадлежности» каталога Festo этой серии.

Крепление13

Документы

Документация

PDFТаблица данных SIED-M18B-ZS-K-L-PAPDF · Festo · на русскомPDFКаталог Festo SIEDPDF · на английском · Festo, 2026SIEDВсе исполнения серии30 позиций, подбор по параметрам

FAQ

Частые вопросы

SIED-M18B-ZS-K-L-PA: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SIED-M18B-ZS-K-L-PA?

Датчик положения Festo SIED-M18B-ZS-K-L-PA, артикул 538338: размер — M18; электрическое подключение — 2-жильный, кабель; тип установки — смыв; диапазон рабочего напряжения DC — 10 … 300 В; форма — круглый; масса — 123 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SIED-M18B-ZS-K-L-PA?

По таблице данных Festo: температура окружающей среды — 0 … 70 °C; класс защиты — IP65, IP67.

04Из каких материалов изготовлен SIED-M18B-ZS-K-L-PA?

Материал оплетки кабеля — PVC; материал изоляции — PVC; материал корпуса — PA с армированием. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SIED-M18B-ZS-K-L-PA?

SIED — датчик положения; M18B — форма и способ монтажа: круглый, M18x1, заподлицо; ZS — дискретный вход/выход и функция переключающего элемента: бесконтактный, 2-проводный, нормально разомкнутый контакт; K — электрическое подключение: свободный конец; L — индикация: состояние переключения; PA — материал корпуса: корпус из полиамида.

06Какие исполнения есть в серии SIED, кроме SIED-M18B-ZS-K-L-PA?

В серии «Датчик положения SIED» — 30 позиций. У SIED-M18B-ZS-K-L-PA: размер — M18; тип установки — смыв; диапазон рабочего напряжения DC — 10 … 300 В. Другие варианты (размер: M12, M30) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SIED-M18B-ZS-K-L-PA?

В блоке «Принадлежности» на этой странице: крепление (13). Например: SDA-12X1-B. Подобраны по каталогу Festo для этого размера.

08Есть ли на SIED-M18B-ZS-K-L-PA документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SIED; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SIED-M18B-ZS-K-L-PA и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SIED-M18B-ZS-K-L-PA в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SIED-M18B-ZS-K-L-PA — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 538338; ввоз официальный, с грузовой таможенной декларацией.
