FestoДатчик положения

SIEF-M30NB-NS-S-L

GTIN 4052568175870 Оригинал Festo

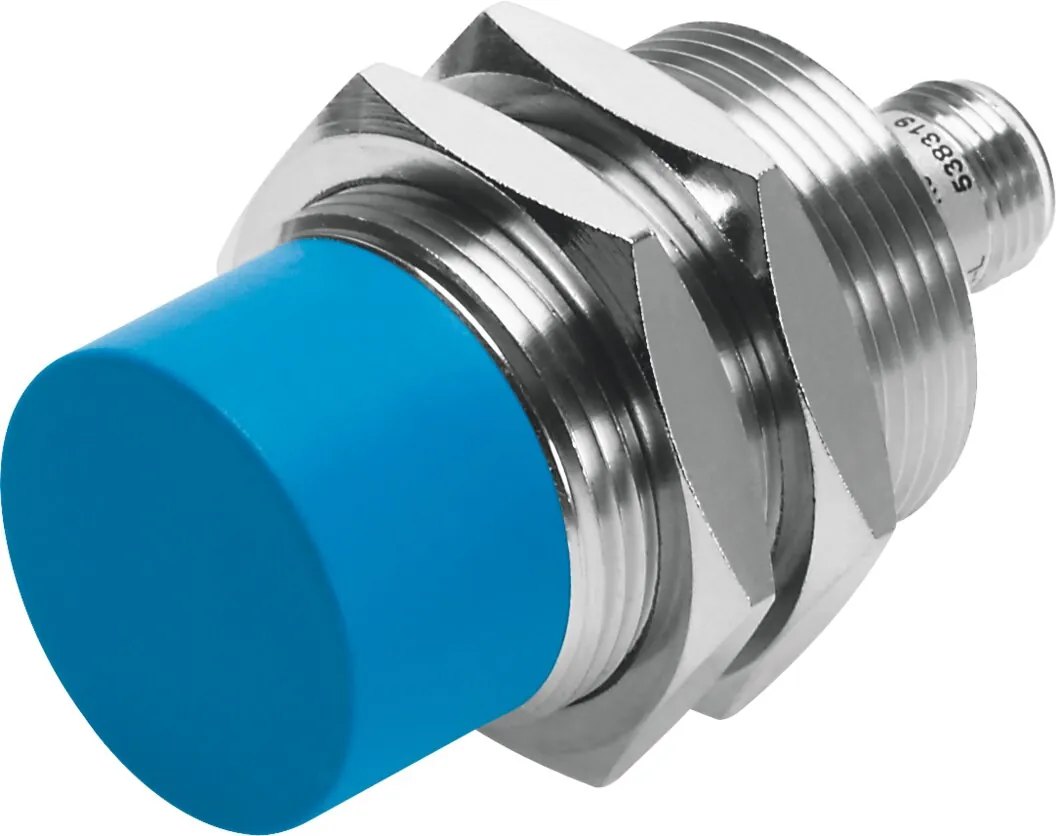

Датчик положения Festo SIEF-M30NB-NS-S-L: со штекером, полускрытый монтаж.

Размер
M30
Электрическое подключение
3-пин; Fixcon; M12x1; Разъем
Форма
Круглый
Выход переключателя
NPN
Соответствует стандарту
EN 60947-5-2
Масса
90 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

Электрическое подключение

Выход переключателя

Обозначение

Что означает SIEF-M30NB-NS-S-L

  1. SIEFСерия

    Датчик положения

  2. M30NBФорма и способ монтажа

    Круглый, M30x1,5; не заподлицо

  3. NSДискретный вход/выход и функция переключающего элемента

    NPN; нормально разомкнутый контакт

  4. SЭлектрическое подключение

    Разъём M8x1, 4 конт.

  5. LИндикация

    Состояние переключения

Характеристики

Технические данные SIEF-M30NB-NS-S-L

Основные

Форма
Круглый
Соответствует стандарту
EN 60947-5-2
Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Принцип измерения
Индуктивный
Номинальная дистанция переключения
20 мм
Гарантированная дистанция переключения
16,2 мм
Передаточное число
Алюминий = 1,0; Нержавеющая сталь, St 18/8 = 1.0; Медь = 1,0; Латунь = 1,0; Сталь, St 37 = 1,0
Точность повторения
0,4 мм
Выход переключателя
NPN
Функция переключающего элемента
Нормально разомкнутый контакт
Гистерезис
0,6 … 3 мм
Макс. частота переключения, DC
1500 Гц
Макс. выходной ток
200 мА
Падение напряжения
<= 1,8 В
Защита от короткого замыкания
Пульсирующий
Диапазон рабочего напряжения DC
10 … 30 В
Остаточная пульсация
10 %
Холостой ток
<= 15 мА
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение
3-пин; Fixcon; M12x1; Разъем
Размер
M30
Тип крепления
С контргайкой
Момент затяжки
75 Н·м
Тип установки
Полуутоленный
Рабочий режим дисплея
Жёлтый светодиод
Класс защиты
IP67
Стойкость к магнитным полям
Магнитное поле постоянного и переменного тока

Условия работы

Температура окружающей среды
−30 … 85 °C
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии

Масса

Вес продукта
90 г

Материалы

Материал корпуса
Латунь; PBT; Хромирование

Принадлежности

Что подходит к SIEF-M30NB-NS-S-L

По разделу «Принадлежности» каталога Festo этой серии.

Крепление13

Документы

Документация

PDFТаблица данных SIEF-M30NB-NS-S-LPDF · Festo · на русскомPDFКаталог Festo SIEFPDF · на английском · Festo, 2026SIEFВсе исполнения серии43 позиции, подбор по параметрам

FAQ

Частые вопросы

SIEF-M30NB-NS-S-L: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SIEF-M30NB-NS-S-L?

Датчик положения Festo SIEF-M30NB-NS-S-L, артикул 538321: размер — M30; электрическое подключение — 3-пин, Fixcon, M12x1, разъем; форма — круглый; выход переключателя — NPN; соответствует стандарту — EN 60947-5-2; масса — 90 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SIEF-M30NB-NS-S-L?

По таблице данных Festo: температура окружающей среды — −30 … 85 °C; класс защиты — IP67.

04Из каких материалов изготовлен SIEF-M30NB-NS-S-L?

Материал корпуса — латунь, PBT, хромирование. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SIEF-M30NB-NS-S-L?

SIEF — датчик положения; M30NB — форма и способ монтажа: круглый, M30x1,5, не заподлицо; NS — дискретный вход/выход и функция переключающего элемента: NPN, нормально разомкнутый контакт; S — электрическое подключение: разъём M8x1, 4 конт.; L — индикация: состояние переключения.

06Какие исполнения есть в серии SIEF, кроме SIEF-M30NB-NS-S-L?

В серии «Датчик положения SIEF» — 43 позиции. У SIEF-M30NB-NS-S-L: размер — M30; электрическое подключение — 3-пин, Fixcon, M12x1, разъем; выход переключателя — NPN. Другие варианты (размер: M12, M18) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SIEF-M30NB-NS-S-L?

В блоке «Принадлежности» на этой странице: крепление (13). Например: SDA-12X1-B. Подобраны по каталогу Festo для этого размера.

08Есть ли на SIEF-M30NB-NS-S-L документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SIEF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SIEF-M30NB-NS-S-L и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SIEF-M30NB-NS-S-L в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SIEF-M30NB-NS-S-L — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 538321; ввоз официальный, с грузовой таможенной декларацией.
