FestoДатчик положения

SIEF-M8NB-NS-S-L

GTIN 4052568089122 Оригинал Festo

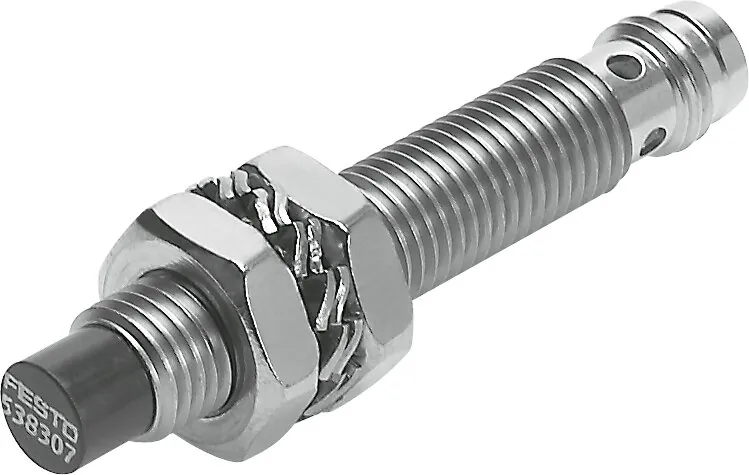

Датчик положения Festo SIEF-M8NB-NS-S-L: со штекером, выступающий монтаж.

Размер
M8
Электрическое подключение
3-пин; M8x1; Разъем
Форма
Круглый
Выход переключателя
NPN
Соответствует стандарту
EN 60947-5-2
Масса
19 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Электрическое подключение

  • 3-жильный; Кабель
  • 3-пин; Fixcon; M12x1; Разъем
  • 3-пин; M8x1; Разъем
  • 3-пин; M12x1; Разъем
  • 4-пин; Fixcon; M12x1; Разъем

Выход переключателя

Обозначение

Что означает SIEF-M8NB-NS-S-L

  1. SIEFСерия

    Датчик положения

  2. M8NBФорма и способ монтажа

    Круглый, M8x1; не заподлицо

  3. NSДискретный вход/выход и функция переключающего элемента

    NPN; нормально разомкнутый контакт

  4. SЭлектрическое подключение

    Разъём M8x1, 4 конт.

  5. LИндикация

    Состояние переключения

Характеристики

Технические данные SIEF-M8NB-NS-S-L

Основные

Форма
Круглый
Соответствует стандарту
EN 60947-5-2
Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Принцип измерения
Индуктивный
Номинальная дистанция переключения
4 мм
Гарантированная дистанция переключения
3,24 мм
Передаточное число
Алюминий = 1,0; Нержавеющая сталь, St 18/8 = 1.0; Медь = 1,0; Латунь = 1,0; Сталь, St 37 = 1,0
Точность повторения
0,08 мм
Выход переключателя
NPN
Функция переключающего элемента
Нормально разомкнутый контакт
Гистерезис
0,12 … 0,6 мм
Макс. частота переключения, DC
2000 Гц
Макс. выходной ток
150 мА
Падение напряжения
<= 1,8 В
Защита от короткого замыкания
Пульсирующий
Диапазон рабочего напряжения DC
10 … 30 В
Остаточная пульсация
10 %
Холостой ток
<= 15 мА
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение
3-пин; M8x1; Разъем
Размер
M8
Тип крепления
С контргайкой
Момент затяжки
10 Н·м
Тип установки
Полуутоленный
Рабочий режим дисплея
Жёлтый светодиод
Класс защиты
IP67
Стойкость к магнитным полям
Магнитное поле постоянного и переменного тока

Условия работы

Температура окружающей среды
−30 … 85 °C
Классификация сопротивления коррозии CRC
4 — Очень высокая стойкост ьк коррозии

Масса

Вес продукта
19 г

Материалы

Материал корпуса
PA; Легированная сталь, нержавеющая

Принадлежности

Что подходит к SIEF-M8NB-NS-S-L

По разделу «Принадлежности» каталога Festo этой серии.

Крепление13

Документы

Документация

PDFТаблица данных SIEF-M8NB-NS-S-LPDF · Festo · на русскомPDFКаталог Festo SIEFPDF · на английском · Festo, 2026SIEFВсе исполнения серии43 позиции, подбор по параметрам

FAQ

Частые вопросы

SIEF-M8NB-NS-S-L: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SIEF-M8NB-NS-S-L?

Датчик положения Festo SIEF-M8NB-NS-S-L, артикул 538309: размер — M8; электрическое подключение — 3-пин, M8x1, разъем; форма — круглый; выход переключателя — NPN; соответствует стандарту — EN 60947-5-2; масса — 19 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SIEF-M8NB-NS-S-L?

По таблице данных Festo: температура окружающей среды — −30 … 85 °C; класс защиты — IP67.

04Из каких материалов изготовлен SIEF-M8NB-NS-S-L?

Материал корпуса — PA, легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SIEF-M8NB-NS-S-L?

SIEF — датчик положения; M8NB — форма и способ монтажа: круглый, M8x1, не заподлицо; NS — дискретный вход/выход и функция переключающего элемента: NPN, нормально разомкнутый контакт; S — электрическое подключение: разъём M8x1, 4 конт.; L — индикация: состояние переключения.

06Какие исполнения есть в серии SIEF, кроме SIEF-M8NB-NS-S-L?

В серии «Датчик положения SIEF» — 43 позиции. У SIEF-M8NB-NS-S-L: электрическое подключение — 3-пин, M8x1, разъем; выход переключателя — NPN. Другие варианты (электрическое подключение: 3-жильный, кабель) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SIEF-M8NB-NS-S-L?

В блоке «Принадлежности» на этой странице: крепление (13). Например: SDA-12X1-B. Подобраны по каталогу Festo для этого размера.

08Есть ли на SIEF-M8NB-NS-S-L документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SIEF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SIEF-M8NB-NS-S-L и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SIEF-M8NB-NS-S-L в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SIEF-M8NB-NS-S-L — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 538309; ввоз официальный, с грузовой таможенной декларацией.
