FestoДатчик положения

SIEF-Q40S-PA-S-2L

GTIN 4052568175917 Оригинал Festo

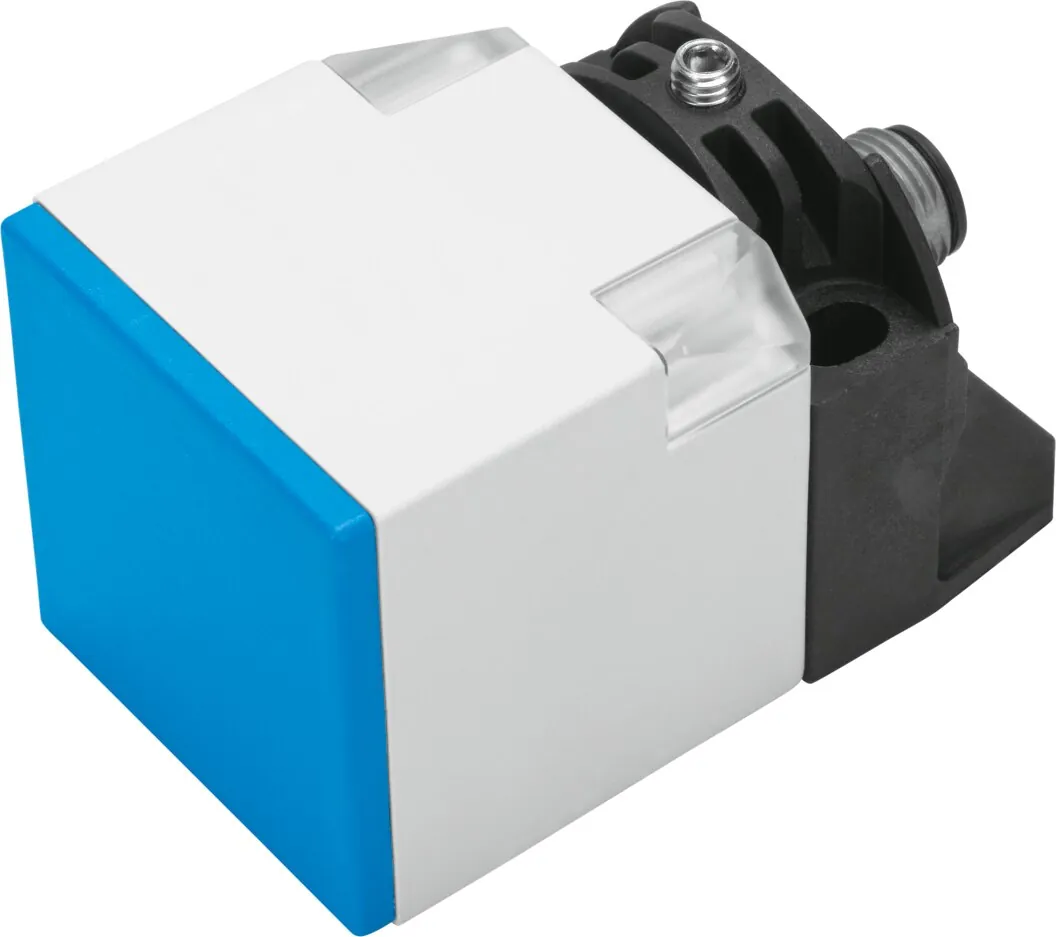

Датчик положения Festo SIEF-Q40S-PA-S-2L: со штекером, полускрытый монтаж.

Размер
40x40x65 мм
Электрическое подключение
4-пин; Fixcon; M12x1; Разъем
Форма
Прямоугольный
Выход переключателя
PNP
Соответствует стандарту
EN 60947-5-2
Масса
156 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Выход переключателя

Характеристики

Технические данные SIEF-Q40S-PA-S-2L

Основные

Форма
Прямоугольный
Соответствует стандарту
EN 60947-5-2
Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Принцип измерения
Индуктивный
Номинальная дистанция переключения
35 мм
Гарантированная дистанция переключения
28,35 мм
Передаточное число
Алюминий = 1,0; Нержавеющая сталь, St 18/8 = 1.0; Медь = 1,0; Латунь = 1,0; Сталь, St 37 = 1,0
Точность повторения
0,7 мм
Выход переключателя
PNP
Функция переключающего элемента
Антивалентный
Гистерезис
1,05 … 5,25 мм
Макс. частота переключения, DC
250 Гц
Макс. выходной ток
200 мА
Падение напряжения
<= 1,8 В
Защита от короткого замыкания
Пульсирующий
Диапазон рабочего напряжения DC
10 … 65 В
Остаточная пульсация
10 %
Холостой ток
<= 15 мА
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение
4-пин; Fixcon; M12x1; Разъем
Размер
40x40x65 мм
Тип крепления
Со сквозным отверстием
Тип установки
Полуутоленный
Режим готовности дисплея
Зеленый светодиод
Рабочий режим дисплея
Жёлтый светодиод
Класс защиты
IP67
Стойкость к магнитным полям
Магнитное поле постоянного и переменного тока

Условия работы

Температура окружающей среды
−30 … 85 °C
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии

Масса

Вес продукта
156 г

Материалы

Материал корпуса
PA; PBT с армированием

Принадлежности

Что подходит к SIEF-Q40S-PA-S-2L

По разделу «Принадлежности» каталога Festo этой серии.

Крепление13

Документы

Документация

PDFТаблица данных SIEF-Q40S-PA-S-2LPDF · Festo · на русскомPDFКаталог Festo SIEFPDF · на английском · Festo, 2026SIEFВсе исполнения серии43 позиции, подбор по параметрам

FAQ

Частые вопросы

SIEF-Q40S-PA-S-2L: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SIEF-Q40S-PA-S-2L?

Датчик положения Festo SIEF-Q40S-PA-S-2L, артикул 538341: размер — 40x40x65 мм; электрическое подключение — 4-пин, Fixcon, M12x1, разъем; форма — прямоугольный; выход переключателя — PNP; соответствует стандарту — EN 60947-5-2; масса — 156 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SIEF-Q40S-PA-S-2L?

По таблице данных Festo: температура окружающей среды — −30 … 85 °C; класс защиты — IP67.

04Из каких материалов изготовлен SIEF-Q40S-PA-S-2L?

Материал корпуса — PA, PBT с армированием. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии SIEF, кроме SIEF-Q40S-PA-S-2L?

В серии «Датчик положения SIEF» — 43 позиции. У SIEF-Q40S-PA-S-2L: выход переключателя — PNP. Другие варианты (выход переключателя: NPN) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к SIEF-Q40S-PA-S-2L?

В блоке «Принадлежности» на этой странице: крепление (13). Например: SDA-12X1-B. Подобраны по каталогу Festo для этого размера.

07Есть ли на SIEF-Q40S-PA-S-2L документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SIEF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит SIEF-Q40S-PA-S-2L и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SIEF-Q40S-PA-S-2L в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09SIEF-Q40S-PA-S-2L — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 538341; ввоз официальный, с грузовой таможенной декларацией.
