FestoДатчик положения

SIEH-3B-NS-K-L

GTIN 4052568175528 Оригинал Festo

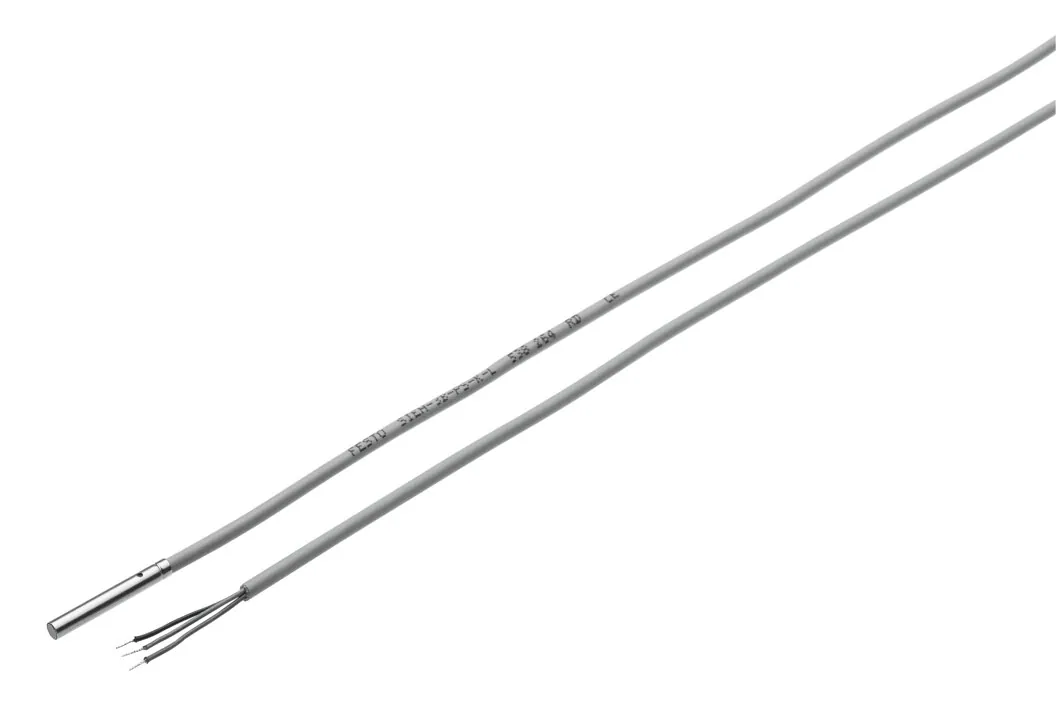

Датчик положения Festo SIEH-3B-NS-K-L: с кабелем, монтаж заподлицо.

Размер
3 мм
Электрическое подключение
3-жильный; Кабель
Выход переключателя
NPN
Падение напряжения
<= 2 В
Форма
Круглый
Масса
18 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

Выход переключателя

Обозначение

Что означает SIEH-3B-NS-K-L

  1. SIEHСерия

    Датчик положения

  2. 3BФорма и способ монтажа

    Круглый, диаметр 3 мм; заподлицо

  3. NSДискретный вход/выход и функция переключающего элемента

    NPN; нормально разомкнутый контакт

  4. KЭлектрическое подключение

    Свободный конец

  5. LИндикация

    Состояние переключения

Характеристики

Технические данные SIEH-3B-NS-K-L

Основные

Форма
Круглый
Соответствует стандарту
EN 60947-5-2
Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Принцип измерения
Индуктивный
Номинальная дистанция переключения
1 мм
Гарантированная дистанция переключения
0,81 мм
Передаточное число
Алюминий = 0,5; Нержавеющая сталь, St 18/8 = 0.8; Медь = 0,45; Латунь = 0,6; Сталь, St 37 = 1,0
Точность повторения
0,02 мм
Выход переключателя
NPN
Функция переключающего элемента
Нормально разомкнутый контакт
Гистерезис
<= 0,12 мм
Время включения
0,02 мс
Макс. частота переключения, DC
3000 Гц
Макс. выходной ток
100 мА
Падение напряжения
<= 2 В
Защита от индуктивной нагрузки
Встроенный; выходной ток < 100 мA; и частота переключения < 10 Гц
Остаточный ток
<= 0,1 мА
Защита от короткого замыкания
Пульсирующий
Диапазон рабочего напряжения DC
10 … 30 В
Остаточная пульсация
20 %
Холостой ток
<= 10 мА
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение
3-жильный; Кабель
Длина кабеля
2,5 м
Размер
3 мм
Тип крепления
Фиксатор
Тип установки
Смыв
Рабочий режим дисплея
Жёлтый светодиод
Класс защиты
IP67

Условия работы

Температура окружающей среды
−5 … 70 °C
Классификация сопротивления коррозии CRC
4 — Очень высокая стойкост ьк коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
18 г

Материалы

Материал оплетки кабеля
TPE-U(PUR)
Материал изоляции
PVC
Материал корпуса
Легированная сталь, нержавеющая

Принадлежности

Что подходит к SIEH-3B-NS-K-L

По разделу «Принадлежности» каталога Festo этой серии.

Крепление5

Документы

Документация

PDFТаблица данных SIEH-3B-NS-K-LPDF · Festo · на русскомPDFКаталог Festo SIEHPDF · на английском · Festo, 2026SIEHВсе исполнения серии26 позиций, подбор по параметрам

FAQ

Частые вопросы

SIEH-3B-NS-K-L: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SIEH-3B-NS-K-L?

Датчик положения Festo SIEH-3B-NS-K-L, артикул 538266: размер — 3 мм; электрическое подключение — 3-жильный, кабель; выход переключателя — NPN; падение напряжения — <= 2 В; форма — круглый; масса — 18 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SIEH-3B-NS-K-L?

По таблице данных Festo: температура окружающей среды — −5 … 70 °C; класс защиты — IP67.

04Из каких материалов изготовлен SIEH-3B-NS-K-L?

Материал оплетки кабеля — TPE-U(PUR); материал изоляции — PVC; материал корпуса — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SIEH-3B-NS-K-L?

SIEH — датчик положения; 3B — форма и способ монтажа: круглый, диаметр 3 мм, заподлицо; NS — дискретный вход/выход и функция переключающего элемента: NPN, нормально разомкнутый контакт; K — электрическое подключение: свободный конец; L — индикация: состояние переключения.

06Какие исполнения есть в серии SIEH, кроме SIEH-3B-NS-K-L?

В серии «Датчик положения SIEH» — 26 позиций. У SIEH-3B-NS-K-L: размер — 3 мм; выход переключателя — NPN. Другие варианты (размер: M12, M18) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SIEH-3B-NS-K-L?

В блоке «Принадлежности» на этой странице: крепление (5). Например: SIEZ-B-12. Подобраны по каталогу Festo для этого размера.

08Есть ли на SIEH-3B-NS-K-L документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SIEH; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SIEH-3B-NS-K-L и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SIEH-3B-NS-K-L в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SIEH-3B-NS-K-L — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 538266; ввоз официальный, с грузовой таможенной декларацией.
