FestoДатчик положения

SIEH-M18B-NO-S-L

GTIN 4052568069711 Оригинал Festo

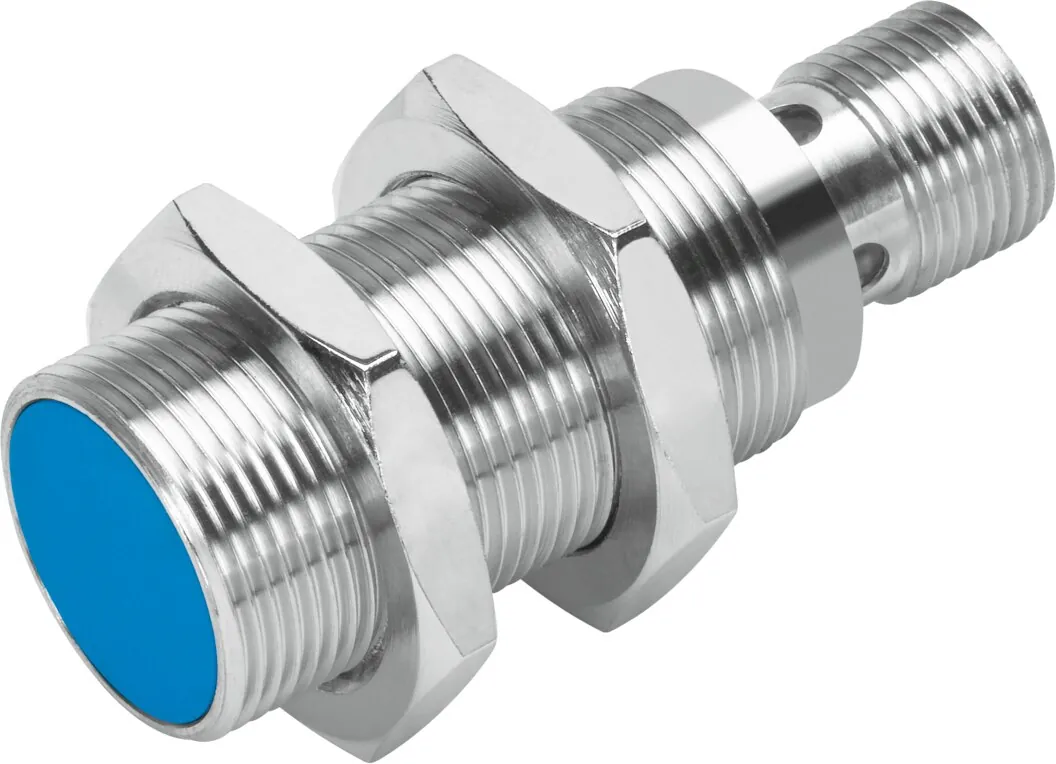

Датчик положения Festo SIEH-M18B-NO-S-L: индуктивный, для больших дистанций переключения.

Размер
M18
Электрическое подключение
3-пин; M12x1; Разъем
Выход переключателя
NPN
Падение напряжения
<= 2 В
Соответствует стандарту
EN 60947-5-2
Масса
43 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

Электрическое подключение

Выход переключателя

Обозначение

Что означает SIEH-M18B-NO-S-L

  1. SIEHСерия

    Датчик положения

  2. M18BФорма и способ монтажа

    Круглый, M18x1; заподлицо

  3. NOДискретный вход/выход и функция переключающего элемента

    NPN; нормально замкнутый контакт

  4. SЭлектрическое подключение

    Вилка

  5. LИндикация

    Состояние переключения

Характеристики

Технические данные SIEH-M18B-NO-S-L

Основные

Соответствует стандарту
EN 60947-5-2
Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Номинальная дистанция переключения
8 мм
Гарантированная дистанция переключения
6,48 мм
Передаточное число
Алюминий = 0.35; Нержавеющая сталь, St 18/8 = 0.7; Медь = 0,3; Латунь = 0,4; Сталь, St 37 = 1,0
Точность повторения
0,4 мм
Выход переключателя
NPN
Функция переключающего элемента
Нормально замкнутый контакт
Гистерезис
<= 0,88 мм
Макс. частота переключения
1500 Гц
Макс. выходной ток
200 мА
Падение напряжения
<= 2 В
Защита от короткого замыкания
Пульсирующий
Диапазон рабочего напряжения DC
10 … 30 В
Остаточная пульсация
+/- 20 %
Холостой ток
<= 10 мА
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение
3-пин; M12x1; Разъем
Размер
M18
Тип крепления
С контргайкой
Момент затяжки
20 Н·м
Тип установки
Смыв
Рабочий режим дисплея
Жёлтый светодиод
Класс защиты
IP67
Импульсная мощность
0,8 кВ
Степень загрязнения
3

Условия работы

Температура окружающей среды
−5 … 70 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
43 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Латунь; PBTP; Никелирование

Принадлежности

Что подходит к SIEH-M18B-NO-S-L

По разделу «Принадлежности» каталога Festo этой серии.

Крепление5

Документы

Документация

PDFТаблица данных SIEH-M18B-NO-S-LPDF · Festo · на русскомPDFКаталог Festo SIEHPDF · на английском · Festo, 2026SIEHВсе исполнения серии26 позиций, подбор по параметрам

FAQ

Частые вопросы

SIEH-M18B-NO-S-L: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SIEH-M18B-NO-S-L?

Датчик положения Festo SIEH-M18B-NO-S-L, артикул 150461: размер — M18; электрическое подключение — 3-пин, M12x1, разъем; выход переключателя — NPN; падение напряжения — <= 2 В; соответствует стандарту — EN 60947-5-2; масса — 43 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SIEH-M18B-NO-S-L?

По таблице данных Festo: температура окружающей среды — −5 … 70 °C; класс защиты — IP67.

04Из каких материалов изготовлен SIEH-M18B-NO-S-L?

Материал корпуса — латунь, PBTP, никелирование. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SIEH-M18B-NO-S-L?

SIEH — датчик положения; M18B — форма и способ монтажа: круглый, M18x1, заподлицо; NO — дискретный вход/выход и функция переключающего элемента: NPN, нормально замкнутый контакт; S — электрическое подключение: вилка; L — индикация: состояние переключения.

06Какие исполнения есть в серии SIEH, кроме SIEH-M18B-NO-S-L?

В серии «Датчик положения SIEH» — 26 позиций. У SIEH-M18B-NO-S-L: размер — M18; электрическое подключение — 3-пин, M12x1, разъем; выход переключателя — NPN. Другие варианты (размер: M12) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SIEH-M18B-NO-S-L?

В блоке «Принадлежности» на этой странице: крепление (5). Например: SIEZ-B-12. Подобраны по каталогу Festo для этого размера.

08Есть ли на SIEH-M18B-NO-S-L документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SIEH; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SIEH-M18B-NO-S-L и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SIEH-M18B-NO-S-L в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SIEH-M18B-NO-S-L — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 150461; ввоз официальный, с грузовой таможенной декларацией.
