FestoДатчик положения

SIEH-M18B-PS-S-L-CR

GTIN 4052568175450 Оригинал Festo

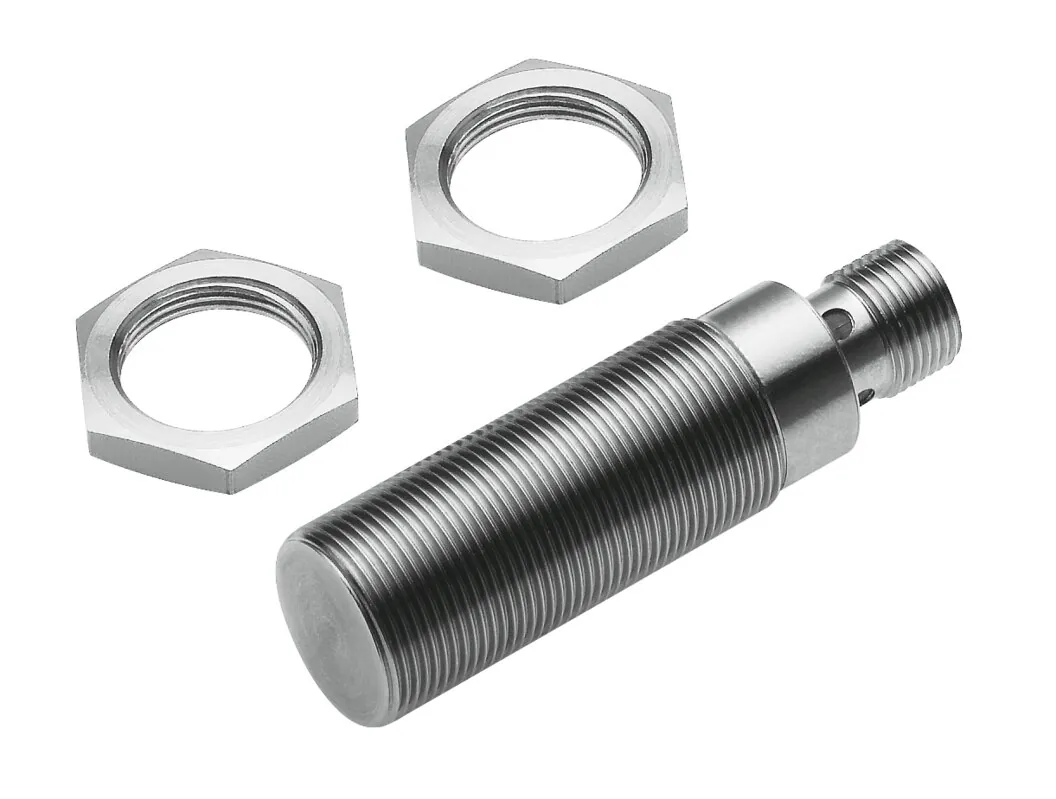

Датчик положения Festo SIEH-M18B-PS-S-L-CR: индуктивный, для больших дистанций переключения.

Размер
M18
Электрическое подключение
3-пин; M12x1; Разъем
Выход переключателя
PNP
Падение напряжения
2 В
Соответствует стандарту
EN 60947-5-2
Масса
53 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

Электрическое подключение

Падение напряжения

Обозначение

Что означает SIEH-M18B-PS-S-L-CR

  1. SIEHСерия

    Датчик положения

  2. M18BФорма и способ монтажа

    Круглый, M18x1; заподлицо

  3. PSДискретный вход/выход и функция переключающего элемента

    PNP; нормально разомкнутый контакт

  4. SЭлектрическое подключение

    Вилка

  5. LИндикация

    Состояние переключения

  6. CRМатериал корпуса

    Корпус из нержавеющей стали

Характеристики

Технические данные SIEH-M18B-PS-S-L-CR

Основные

Соответствует стандарту
EN 60947-5-2
Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Номинальная дистанция переключения
10 мм
Гарантированная дистанция переключения
8,1 мм
Передаточное число
Алюминий = 1,0; нерж. сталь толщиной 1 мм = 0,4; нерж. сталь толщиной 2 мм = 0,8; медь = 0,8; латунь = 1,3; Сталь, St 37 = 1,0
Выход переключателя
PNP
Функция переключающего элемента
Нормально разомкнутый контакт
Повторяемость порога переключения, полный диапазон измеряемой величины
0,5 мм
Гистерезис
<= 1,22 мм
Макс. частота переключения
200 Гц
Макс. выходной ток
200 мА
Падение напряжения
2 В
Защита от индуктивной нагрузки
Встроенный; выходной ток < 100 мA; и частота переключения < 10 Гц
Защита от короткого замыкания
Пульсирующий
Диапазон рабочего напряжения DC
10 … 30 В
Остаточная пульсация
20 %
Холостой ток
< 12 мА
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение
3-пин; M12x1; Разъем
Размер
M18
Тип крепления
С контргайкой
Тип установки
Смыв
Рабочий режим дисплея
Жёлтый светодиод
Класс защиты
IP67; IP69K
Предельное давление
60 бар

Условия работы

Температура окружающей среды
−5 … 70 °C
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
53 г

Материалы

Материал корпуса
Легированная сталь

Принадлежности

Что подходит к SIEH-M18B-PS-S-L-CR

По разделу «Принадлежности» каталога Festo этой серии.

Крепление5

Документы

Документация

PDFТаблица данных SIEH-M18B-PS-S-L-CRPDF · Festo · на русскомPDFКаталог Festo SIEHPDF · на английском · Festo, 2026SIEHВсе исполнения серии26 позиций, подбор по параметрам

FAQ

Частые вопросы

SIEH-M18B-PS-S-L-CR: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SIEH-M18B-PS-S-L-CR?

Датчик положения Festo SIEH-M18B-PS-S-L-CR, артикул 538255: размер — M18; электрическое подключение — 3-пин, M12x1, разъем; выход переключателя — PNP; падение напряжения — 2 В; соответствует стандарту — EN 60947-5-2; масса — 53 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SIEH-M18B-PS-S-L-CR?

По таблице данных Festo: температура окружающей среды — −5 … 70 °C; класс защиты — IP67, IP69K.

04Из каких материалов изготовлен SIEH-M18B-PS-S-L-CR?

Материал корпуса — легированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SIEH-M18B-PS-S-L-CR?

SIEH — датчик положения; M18B — форма и способ монтажа: круглый, M18x1, заподлицо; PS — дискретный вход/выход и функция переключающего элемента: PNP, нормально разомкнутый контакт; S — электрическое подключение: вилка; L — индикация: состояние переключения; CR — материал корпуса: корпус из нержавеющей стали.

06Какие исполнения есть в серии SIEH, кроме SIEH-M18B-PS-S-L-CR?

В серии «Датчик положения SIEH» — 26 позиций. У SIEH-M18B-PS-S-L-CR: размер — M18; электрическое подключение — 3-пин, M12x1, разъем; падение напряжения — 2 В. Другие варианты (размер: M12) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SIEH-M18B-PS-S-L-CR?

В блоке «Принадлежности» на этой странице: крепление (5). Например: SIEZ-B-12. Подобраны по каталогу Festo для этого размера.

08Есть ли на SIEH-M18B-PS-S-L-CR документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SIEH; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SIEH-M18B-PS-S-L-CR и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SIEH-M18B-PS-S-L-CR в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SIEH-M18B-PS-S-L-CR — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 538255; ввоз официальный, с грузовой таможенной декларацией.
