FestoДатчик положения

SIEN-M12NB-NS-K-L-PA

GTIN 4052568089276 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2024 года. Подберём замену

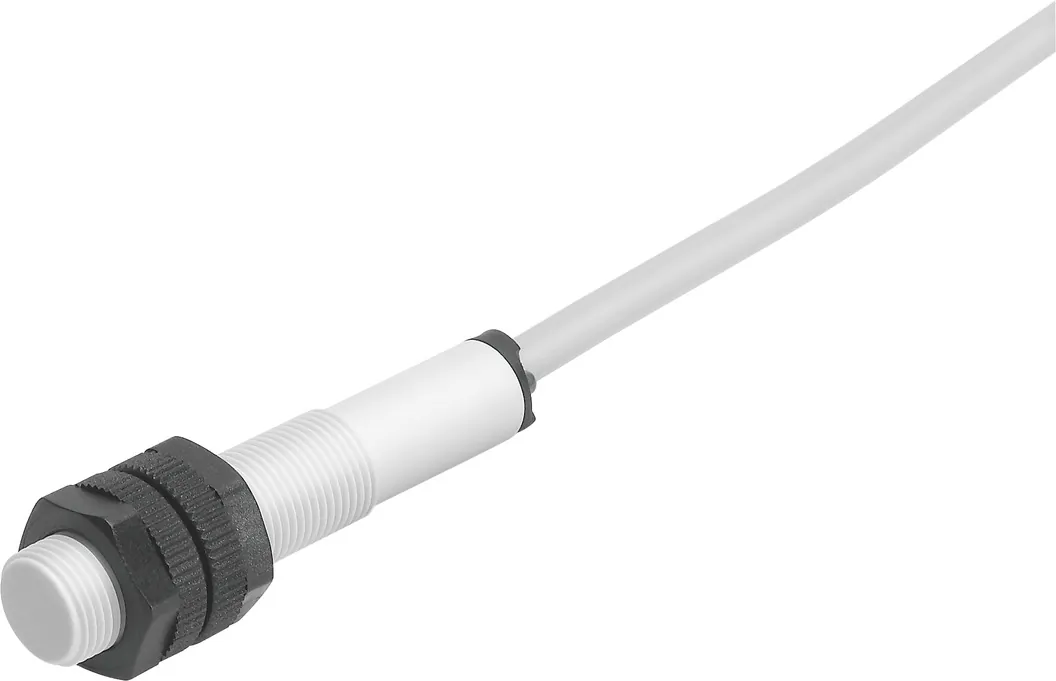

Датчик положения Festo SIEN-M12NB-NS-K-L-PA: с кабелем, выступающий монтаж Для поиска альтернативных продуктов используйте Support Portal.

Размер
M12
Электрическое подключение
3-жильный; Кабель
Выход переключателя
NPN
Тип установки
Не промывать
Форма
Круглый
Масса
113 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

Выход переключателя

Тип установки

Обозначение

Что означает SIEN-M12NB-NS-K-L-PA

  1. SIENСерия

    Датчик положения

  2. M12NBФорма и способ монтажа

    M12; не заподлицо

  3. NSДискретный вход/выход и функция переключающего элемента

    NPN; нормально разомкнутый контакт

  4. KЭлектрическое подключение

    Свободный конец

  5. LИндикация

    Состояние переключения

  6. PAМатериал корпуса

    Корпус из полиамида

Характеристики

Технические данные SIEN-M12NB-NS-K-L-PA

Основные

Форма
Круглый
Соответствует стандарту
EN 60947-5-2
Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Принцип измерения
Индуктивный
Номинальная дистанция переключения
4 мм
Гарантированная дистанция переключения
3,24 мм
Передаточное число
Алюминий = 0,35 … 0,5; Нержавеющая сталь, St 18/8 = 0,6 до 1.0; Медь = 0,25 до 0,45; Латунь = 0,35 до 0,5; Сталь, St 37 = 1,0
Точность повторения
0,08 мм
Выход переключателя
NPN
Функция переключающего элемента
Нормально разомкнутый контакт
Гистерезис
0,12 … 0,6 мм
Макс. частота переключения, DC
2000 Гц
Макс. выходной ток
200 мА
Падение напряжения
<= 1,8 В
Защита от короткого замыкания
Пульсирующий
Диапазон рабочего напряжения DC
10 … 30 В
Остаточная пульсация
10 %
Холостой ток
<= 15 мА
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение
3-жильный; Кабель
Длина кабеля
2,5 м
Размер
M12
Тип крепления
С контргайкой
Момент затяжки
1 Н·м
Тип установки
Не промывать
Рабочий режим дисплея
Жёлтый светодиод
Класс защиты
IP65; IP67

Условия работы

Температура окружающей среды
0 … 70 °C
Классификация сопротивления коррозии CRC
4 — Очень высокая стойкост ьк коррозии

Масса

Вес продукта
113 г

Материалы

Материал оплетки кабеля
PVC
Материал изоляции
PVC
Материал корпуса
PA с армированием

Принадлежности

Что подходит к SIEN-M12NB-NS-K-L-PA

По разделу «Принадлежности» каталога Festo этой серии.

Датчики и кабели4

Крепление14

Документы

Документация

PDFТаблица данных SIEN-M12NB-NS-K-L-PAPDF · Festo · на русскомPDFКаталог Festo SIENPDF · на английском · Festo, 2024SIENВсе исполнения серии99 позиций, подбор по параметрам

FAQ

Частые вопросы

SIEN-M12NB-NS-K-L-PA: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SIEN-M12NB-NS-K-L-PA?

Датчик положения Festo SIEN-M12NB-NS-K-L-PA, артикул 538330: размер — M12; электрическое подключение — 3-жильный, кабель; выход переключателя — NPN; тип установки — не промывать; форма — круглый; масса — 113 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SIEN-M12NB-NS-K-L-PA?

По таблице данных Festo: температура окружающей среды — 0 … 70 °C; класс защиты — IP65, IP67.

04Из каких материалов изготовлен SIEN-M12NB-NS-K-L-PA?

Материал оплетки кабеля — PVC; материал изоляции — PVC; материал корпуса — PA с армированием. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SIEN-M12NB-NS-K-L-PA?

SIEN — датчик положения; M12NB — форма и способ монтажа: M12, не заподлицо; NS — дискретный вход/выход и функция переключающего элемента: NPN, нормально разомкнутый контакт; K — электрическое подключение: свободный конец; L — индикация: состояние переключения; PA — материал корпуса: корпус из полиамида.

06Какие исполнения есть в серии SIEN, кроме SIEN-M12NB-NS-K-L-PA?

В серии «Датчик положения SIEN» — 99 позиций. У SIEN-M12NB-NS-K-L-PA: размер — M12; выход переключателя — NPN; тип установки — не промывать. Другие варианты (размер: M18; M18x1; M30x1,5) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SIEN-M12NB-NS-K-L-PA?

В блоке «Принадлежности» на этой странице: датчики и кабели (4), крепление (14). Например: NEBU-M12W5-K-2.5-LE3, FBN-32. Подобраны по каталогу Festo для этого размера.

08Есть ли на SIEN-M12NB-NS-K-L-PA документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SIEN; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SIEN-M12NB-NS-K-L-PA и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SIEN-M12NB-NS-K-L-PA в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SIEN-M12NB-NS-K-L-PA — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 538330; ввоз официальный, с грузовой таможенной декларацией.

11Чем заменить SIEN-M12NB-NS-K-L-PA?

Производитель снял SIEN-M12NB-NS-K-L-PA с производства: по данным Festo позиция была доступна до 2024 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
