FestoДатчик положения

SIEN-M30NB-NO-K-L

GTIN 4052568069544 Оригинал Festo

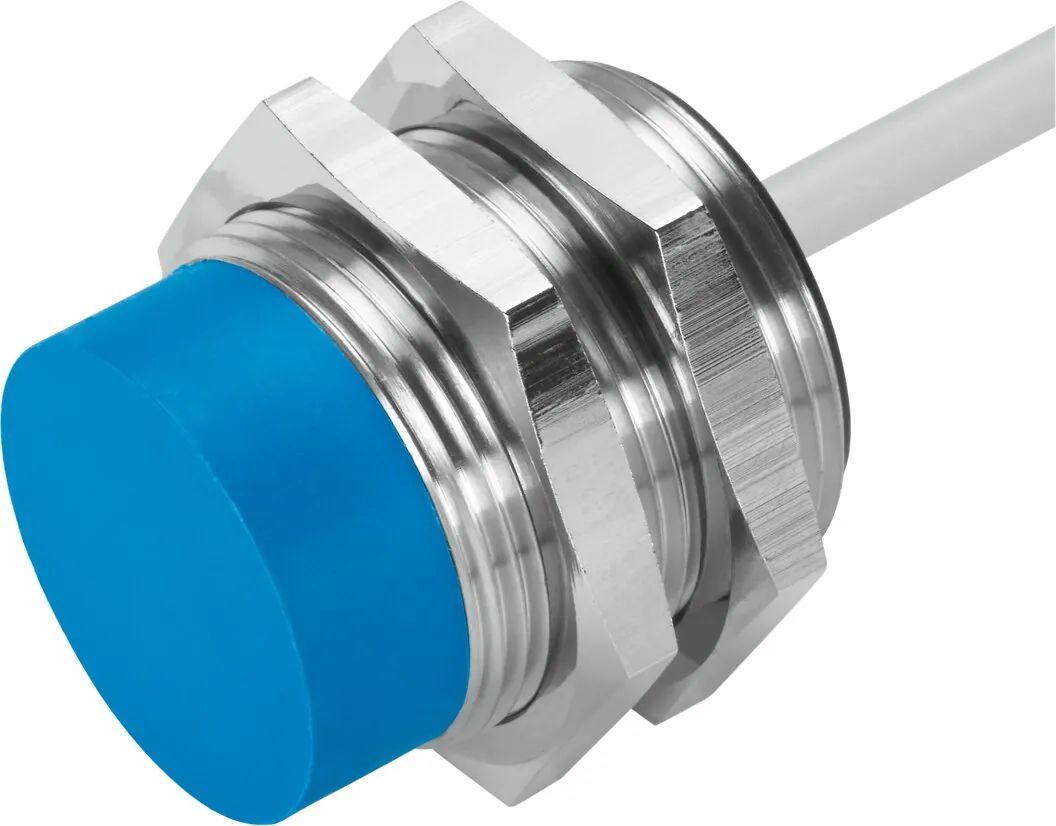

Датчик положения Festo SIEN-M30NB-NO-K-L: индуктивный, со стандартной дистанцией срабатывания.

Размер
M30x1,5
Электрическое подключение
3-пин; Кабель
Выход переключателя
NPN
Тип установки
Не промывать
Соответствует стандарту
EN 60947-5-2
Масса
150 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Электрическое подключение

Выход переключателя

Обозначение

Что означает SIEN-M30NB-NO-K-L

  1. SIENСерия

    Датчик положения

  2. M30NBФорма и способ монтажа

    Круглый, M30x1,5; не заподлицо

  3. NOДискретный вход/выход и функция переключающего элемента

    NPN; нормально замкнутый контакт

  4. KЭлектрическое подключение

    Свободный конец

  5. LИндикация

    Состояние переключения

Характеристики

Технические данные SIEN-M30NB-NO-K-L

Основные

Соответствует стандарту
EN 60947-5-2
Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Номинальная дистанция переключения
15 мм
Гарантированная дистанция переключения
12,15 мм
Передаточное число
Алюминий = 0,5; нержавеющая сталь St 18/8 = 0.85; Медь = 0.43; Латунь = 0.53; Сталь, St 37 = 1,0
Точность повторения
0,75 мм
Выход переключателя
NPN
Функция переключающего элемента
Нормально замкнутый контакт
Гистерезис
<= 1,65 мм
Макс. частота переключения
700 Гц
Макс. выходной ток
200 мА
Падение напряжения
<= 2 В
Защита от короткого замыкания
Пульсирующий
Диапазон рабочего напряжения DC
13 … 30 В
Остаточная пульсация
+/- 20 %
Холостой ток
<= 10 мА
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение
3-пин; Кабель
Длина кабеля
2,5 м
Размер
M30x1,5
Тип крепления
С контргайкой
Момент затяжки
40 Н·м
Тип установки
Не промывать
Рабочий режим дисплея
Жёлтый светодиод
Класс защиты
IP67
Импульсная мощность
0,8 кВ
Степень загрязнения
3

Условия работы

Температура окружающей среды
−5 … 70 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
150 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал оплетки кабеля
TPE-U(PUR)
Материал корпуса
Латунь; PBTP; Хромирование

Принадлежности

Что подходит к SIEN-M30NB-NO-K-L

По разделу «Принадлежности» каталога Festo этой серии.

Крепление12

Документы

Документация

PDFТаблица данных SIEN-M30NB-NO-K-LPDF · Festo · на русскомPDFКаталог Festo SIENPDF · на английском · Festo, 2026SIENВсе исполнения серии99 позиций, подбор по параметрам

FAQ

Частые вопросы

SIEN-M30NB-NO-K-L: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SIEN-M30NB-NO-K-L?

Датчик положения Festo SIEN-M30NB-NO-K-L, артикул 150444: размер — M30x1,5; электрическое подключение — 3-пин, кабель; выход переключателя — NPN; тип установки — не промывать; соответствует стандарту — EN 60947-5-2; масса — 150 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SIEN-M30NB-NO-K-L?

По таблице данных Festo: температура окружающей среды — −5 … 70 °C; класс защиты — IP67.

04Из каких материалов изготовлен SIEN-M30NB-NO-K-L?

Материал оплетки кабеля — TPE-U(PUR); материал корпуса — латунь, PBTP, хромирование. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SIEN-M30NB-NO-K-L?

SIEN — датчик положения; M30NB — форма и способ монтажа: круглый, M30x1,5, не заподлицо; NO — дискретный вход/выход и функция переключающего элемента: NPN, нормально замкнутый контакт; K — электрическое подключение: свободный конец; L — индикация: состояние переключения.

06Какие исполнения есть в серии SIEN, кроме SIEN-M30NB-NO-K-L?

В серии «Датчик положения SIEN» — 99 позиций. У SIEN-M30NB-NO-K-L: электрическое подключение — 3-пин, кабель; выход переключателя — NPN. Другие варианты (электрическое подключение: 3-жильный, кабель; 3-пин, M12x1, разъем) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SIEN-M30NB-NO-K-L?

В блоке «Принадлежности» на этой странице: крепление (12). Например: SDA-12X1-B. Подобраны по каталогу Festo для этого размера.

08Есть ли на SIEN-M30NB-NO-K-L документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SIEN; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SIEN-M30NB-NO-K-L и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SIEN-M30NB-NO-K-L в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SIEN-M30NB-NO-K-L — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 150444; ввоз официальный, с грузовой таможенной декларацией.
