FestoДатчик положения

SIES-Q40B-PA-X-2L

GTIN 4052568116507 Оригинал Festo

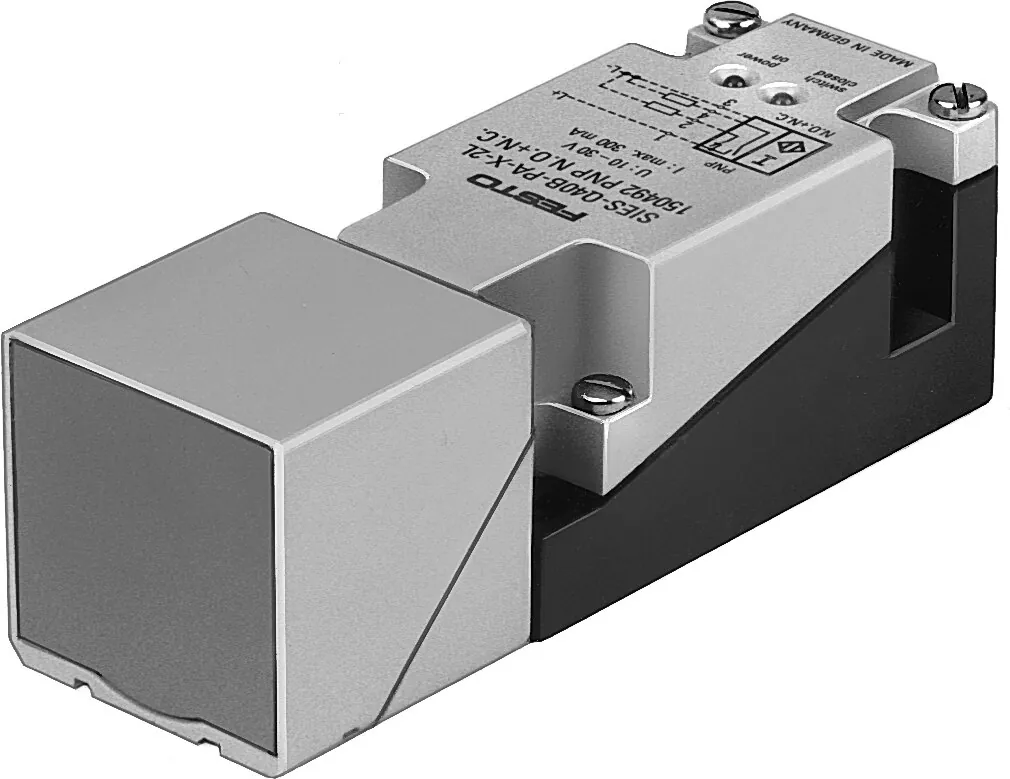

Датчик положения Festo SIES-Q40B-PA-X-2L: индуктивный, специальный механический дизайн.

Размер
40x40x120 мм
Выход переключателя
PNP
Функция переключающего элемента
Антивалентный
Номинальная дистанция переключения
15 мм
Соответствует стандарту
EN 60947-5-2
Масса
230 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные SIES-Q40B-PA-X-2L

Основные

Соответствует стандарту
EN 60947-5-2
Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Номинальная дистанция переключения
15 мм
Гарантированная дистанция переключения
12,2 мм
Передаточное число
Алюминий = 0,3; Нержавеющая сталь, St 18/8 = 0.7; Медь = 0,25; Латунь = 0,3; Сталь, St 37 = 1,0
Точность повторения
0,75 мм
Выход переключателя
PNP
Функция переключающего элемента
Антивалентный
Макс. частота переключения
100 Гц
Макс. частота переключения, DC
100 Гц
Максимальный выходной ток в зависимости от температуры
200 мА при <= 85° C; 150 мА при <= 85° C
Падение напряжения
3,5 В
Защита от короткого замыкания
Пульсирующий
Диапазон рабочего напряжения DC
10 … 30 В
Остаточная пульсация
10 %
Холостой ток
<= 40 мА
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение
Вворачиваемый терминал
Резьбовое подключение кабеля
M20x1,5
Допустимый диаметр кабеля
7,5 … 12,5 мм
Размер
40x40x120 мм
Тип крепления
Со сквозным отверстием
Тип установки
Смыв
Режим готовности дисплея
Зеленый светодиод
Рабочий режим дисплея
Жёлтый светодиод
Класс защиты
IP65

Условия работы

Температура окружающей среды
−25 … 85 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
230 г

Материалы

Материал корпуса разъема
PA; PBT
Материал корпуса
PET

Принадлежности

Что подходит к SIES-Q40B-PA-X-2L

По разделу «Принадлежности» каталога Festo этой серии.

Датчики и кабели1

Документы

Документация

PDFТаблица данных SIES-Q40B-PA-X-2LPDF · Festo · на русскомPDFКаталог Festo SIESPDF · на английском · Festo, 2025SIESВсе исполнения серии36 позиций, подбор по параметрам

FAQ

Частые вопросы

SIES-Q40B-PA-X-2L: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SIES-Q40B-PA-X-2L?

Датчик положения Festo SIES-Q40B-PA-X-2L, артикул 150492: размер — 40x40x120 мм; выход переключателя — PNP; функция переключающего элемента — антивалентный; номинальная дистанция переключения — 15 мм; соответствует стандарту — EN 60947-5-2; масса — 230 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SIES-Q40B-PA-X-2L?

По таблице данных Festo: температура окружающей среды — −25 … 85 °C; класс защиты — IP65.

04Из каких материалов изготовлен SIES-Q40B-PA-X-2L?

Материал корпуса разъема — PA, PBT; материал корпуса — PET. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии SIES, кроме SIES-Q40B-PA-X-2L?

В серии «Датчик положения SIES» — 36 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к SIES-Q40B-PA-X-2L?

В блоке «Принадлежности» на этой странице: датчики и кабели (1). Например: SEA-3GS-M8-S. Подобраны по каталогу Festo для этого размера.

07Есть ли на SIES-Q40B-PA-X-2L документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SIES; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит SIES-Q40B-PA-X-2L и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SIES-Q40B-PA-X-2L в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09SIES-Q40B-PA-X-2L — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 150492; ввоз официальный, с грузовой таможенной декларацией.
