FestoДатчик положения

SIES-Q8B-PO-S-L

GTIN 4052568074999 Оригинал Festo

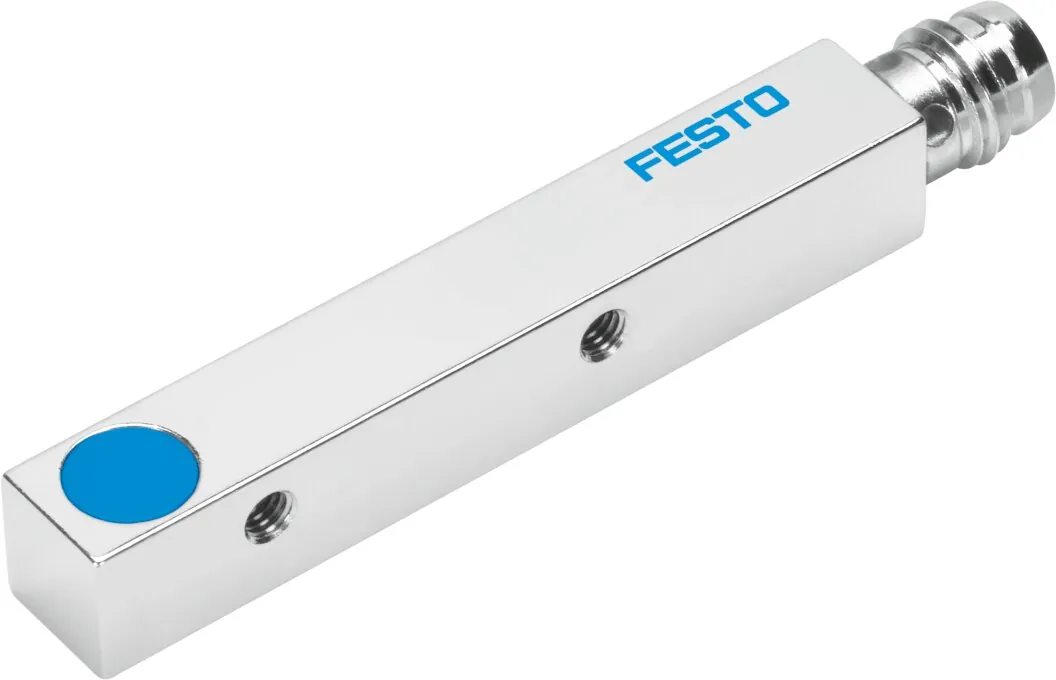

Датчик положения Festo SIES-Q8B-PO-S-L: индуктивный, с разъемом, может быть установлен заподлицо, нормально замкнут, PNP.

Размер
8x8x59 мм
Выход переключателя
PNP
Функция переключающего элемента
Нормально замкнутый контакт
Номинальная дистанция переключения
1,5 мм
Соответствует стандарту
EN 60947-5-2
Масса
12 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

Выход переключателя

Функция переключающего элемента

Обозначение

Что означает SIES-Q8B-PO-S-L

  1. SIESСерия

    Датчик положения

  2. Q8BФорма и способ монтажа

    Прямоугольный, 8 мм; заподлицо

  3. POДискретный вход/выход и функция переключающего элемента

    PNP; нормально замкнутый контакт

  4. SЭлектрическое подключение

    Разъём M8x1, 4 конт.

  5. LИндикация

    Состояние переключения

Характеристики

Технические данные SIES-Q8B-PO-S-L

Основные

Соответствует стандарту
EN 60947-5-2
Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Номинальная дистанция переключения
1,5 мм
Гарантированная дистанция переключения
1,2 мм
Передаточное число
Алюминий = 0,45; Нержавеющая сталь, St 18/8 = 0.8; Медь = 0,4; Латунь = 0.55; Сталь, St 37 = 1,0
Точность повторения
0,07 мм
Выход переключателя
PNP
Функция переключающего элемента
Нормально замкнутый контакт
Макс. частота переключения
3500 Гц
Макс. частота переключения, DC
1500 Гц
Макс. выходной ток
200 мА
Падение напряжения
2 В
Защита от короткого замыкания
Пульсирующий
Диапазон рабочего напряжения DC
10 … 30 В
Остаточная пульсация
10 %
Холостой ток
<= 10 мА
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение
3-пин; M8x1; Разъем
Размер
8x8x59 мм
Тип крепления
С внутренней резьбой
Тип установки
Смыв
Рабочий режим дисплея
Жёлтый светодиод
Класс защиты
IP67

Условия работы

Температура окружающей среды
−25 … 70 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
12 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Цинковая штамповка; Хромирование; Никелирование

Документы

Документация

PDFТаблица данных SIES-Q8B-PO-S-LPDF · Festo · на русскомPDFКаталог Festo SIES-QPDF · на английском · Festo, 2026SIESВсе исполнения серии36 позиций, подбор по параметрам

FAQ

Частые вопросы

SIES-Q8B-PO-S-L: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SIES-Q8B-PO-S-L?

Датчик положения Festo SIES-Q8B-PO-S-L, артикул 174553: размер — 8x8x59 мм; выход переключателя — PNP; функция переключающего элемента — нормально замкнутый контакт; номинальная дистанция переключения — 1,5 мм; соответствует стандарту — EN 60947-5-2; масса — 12 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SIES-Q8B-PO-S-L?

По таблице данных Festo: температура окружающей среды — −25 … 70 °C; класс защиты — IP67.

04Из каких материалов изготовлен SIES-Q8B-PO-S-L?

Материал корпуса — цинковая штамповка, хромирование, никелирование. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SIES-Q8B-PO-S-L?

SIES — датчик положения; Q8B — форма и способ монтажа: прямоугольный, 8 мм, заподлицо; PO — дискретный вход/выход и функция переключающего элемента: PNP, нормально замкнутый контакт; S — электрическое подключение: разъём M8x1, 4 конт.; L — индикация: состояние переключения.

06Какие исполнения есть в серии SIES, кроме SIES-Q8B-PO-S-L?

В серии «Датчик положения SIES» — 36 позиций. У SIES-Q8B-PO-S-L: размер — 8x8x59 мм; выход переключателя — PNP; функция переключающего элемента — нормально замкнутый контакт. Другие варианты (размер: 8x8x40 мм, паз 8) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на SIES-Q8B-PO-S-L документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SIES-Q; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит SIES-Q8B-PO-S-L и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SIES-Q8B-PO-S-L в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09SIES-Q8B-PO-S-L — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 174553; ввоз официальный, с грузовой таможенной декларацией.
