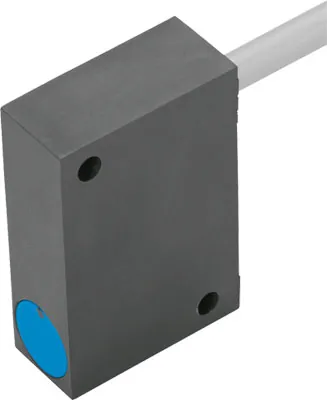

FestoДатчик положения

SIES-QB-PO-K-L

GTIN 4052568069759 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2023 года. Подберём замену

Датчик положения Festo SIES-QB-PO-K-L: индуктивный, специальный механический дизайн.

Размер
12x26x40 мм
Выход переключателя
PNP
Функция переключающего элемента
Нормально замкнутый контакт
Номинальная дистанция переключения
2 мм
Соответствует стандарту
EN 60947-5-2
Масса
170 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция переключающего элемента

Характеристики

Технические данные SIES-QB-PO-K-L

Основные

Соответствует стандарту
EN 60947-5-2
Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Номинальная дистанция переключения
2 мм
Гарантированная дистанция переключения
1,6 мм
Передаточное число
Алюминий = 0,45; Нержавеющая сталь, St 18/8 = 0.8; Медь = 0,35; Латунь = 0,5; Сталь, St 37 = 1,0
Точность повторения
0,1 мм
Выход переключателя
PNP
Функция переключающего элемента
Нормально замкнутый контакт
Макс. частота переключения
1200 Гц
Макс. частота переключения, DC
1200 Гц
Максимальный выходной ток в зависимости от температуры
200 мА при <= 85° C; 150 мА при <= 85° C
Падение напряжения
3,2 В
Защита от короткого замыкания
Пульсирующий
Диапазон рабочего напряжения DC
10 … 30 В
Остаточная пульсация
10 %
Холостой ток
<= 30 мА
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение
3-жильный; Кабель
Длина кабеля
2,5 м
Размер
12x26x40 мм
Тип крепления
Со сквозным отверстием
Тип установки
Смыв
Рабочий режим дисплея
Жёлтый светодиод
Класс защиты
IP67

Условия работы

Температура окружающей среды
−25 … 85 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
170 г

Материалы

Материал оплетки кабеля
TPE-U(PUR)
Материал корпуса
PBT с армированием

Принадлежности

Что подходит к SIES-QB-PO-K-L

По разделу «Принадлежности» каталога Festo этой серии.

Датчики и кабели6

Крепление14

Документы

Документация

PDFТаблица данных SIES-QB-PO-K-LPDF · Festo · на русскомPDFКаталог Festo SIESPDF · на английском · Festo, 2022SIESВсе исполнения серии36 позиций, подбор по параметрам

FAQ

Частые вопросы

SIES-QB-PO-K-L: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SIES-QB-PO-K-L?

Датчик положения Festo SIES-QB-PO-K-L, артикул 150489: размер — 12x26x40 мм; выход переключателя — PNP; функция переключающего элемента — нормально замкнутый контакт; номинальная дистанция переключения — 2 мм; соответствует стандарту — EN 60947-5-2; масса — 170 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SIES-QB-PO-K-L?

По таблице данных Festo: температура окружающей среды — −25 … 85 °C; класс защиты — IP67.

04Из каких материалов изготовлен SIES-QB-PO-K-L?

Материал оплетки кабеля — TPE-U(PUR); материал корпуса — PBT с армированием. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии SIES, кроме SIES-QB-PO-K-L?

В серии «Датчик положения SIES» — 36 позиций. У SIES-QB-PO-K-L: функция переключающего элемента — нормально замкнутый контакт. Другие варианты (функция переключающего элемента: нормально разомкнутый контакт) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к SIES-QB-PO-K-L?

В блоке «Принадлежности» на этой странице: датчики и кабели (6), крепление (14). Например: NEBU-M12G5-K-2.5-M8G4, FBN-32. Подобраны по каталогу Festo для этого размера.

07Есть ли на SIES-QB-PO-K-L документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SIES; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит SIES-QB-PO-K-L и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SIES-QB-PO-K-L в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09SIES-QB-PO-K-L — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 150489; ввоз официальный, с грузовой таможенной декларацией.

10Чем заменить SIES-QB-PO-K-L?

Производитель снял SIES-QB-PO-K-L с производства: по данным Festo позиция была доступна до 2023 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
