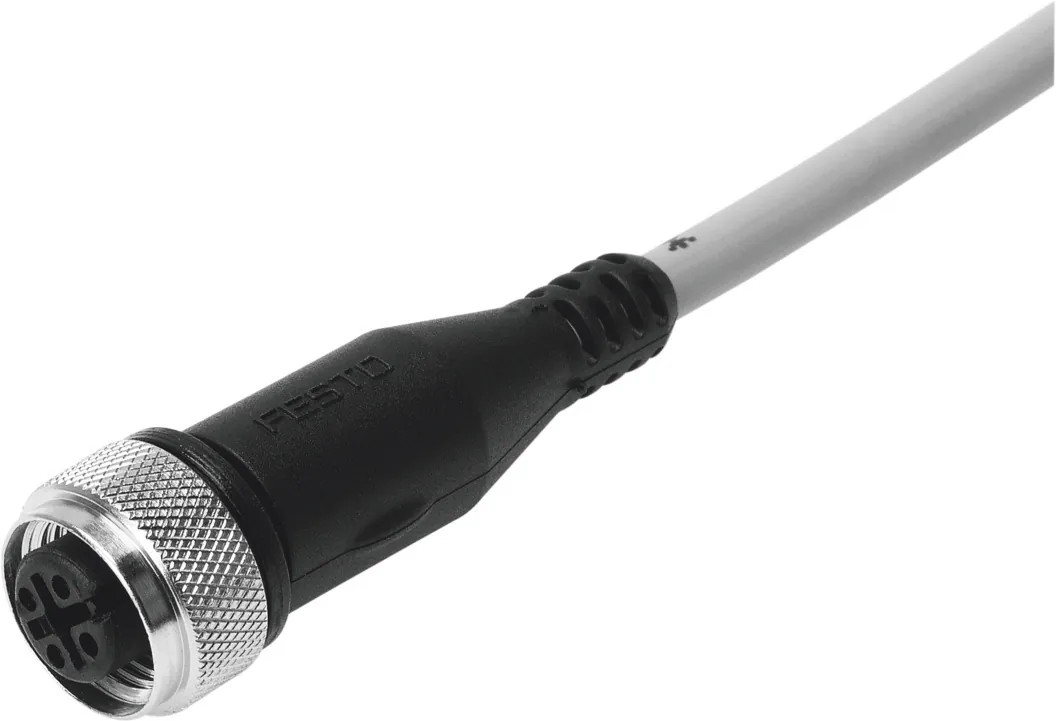

FestoСоединительный кабель

SIM-M12-4GD-5-PU

GTIN 4052568073411 Оригинал Festo

Соединительный кабель Festo SIM-M12-4GD-5-PU: для датчиков положения.

Атрибуты кабеля
Стандарт
Номинальное сечение провода
0,25 mm2
Диаметр кабеля
4,5 мм
Диапазон рабочего напряжения DC
0 … 250 В
Соответствует стандарту
EN 61076-2-101; EN 61984
Масса
145 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр кабеля

Диапазон рабочего напряжения DC

Характеристики

Технические данные SIM-M12-4GD-5-PU

Основные

Соответствует стандарту
EN 61076-2-101; EN 61984
Электрическое подключение
5-полюсный/4-проводный; Прямой разъем/открытый конец; M12x1 / -
Код розетки
A
Диапазон рабочего напряжения DC
0 … 250 В
Диапазон рабочего напряжения АС
0 … 250 В
Допустимая токовая нагрузка при 40°C
4 А
Импульсная мощность
2,5 кВ
Длина кабеля
5 м
Атрибуты кабеля
Стандарт
Условия испытания кабеля
Прочность на изгиб в соответствии со стандартом Festo; Условия испытания — по запросу; В кабельной цепи: более 5 млн циклов, радиус изгиба 75 мм
Диаметр кабеля
4,5 мм
Структура кабеля
4x0,25
Номинальное сечение провода
0,25 mm2
Цветной код, изоляция сердечника
Голубой; коричневый; Черный; белый
Класс защиты
IP65; IP68
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по оборудованию низкого напряжения в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам для электрооборудования; По британским нормам RoHS
Степень загрязнения
3
Цвет оплетки кабеля
Серый
Цвет корпуса
Черный

Условия работы

Температура окружающей среды
−25 … 80 °C; −5 … 80 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS); Не содержит галоген; Без эфира фосфорной кислоты
Материал оплетки кабеля
TPE-U(PU)
Материал корпуса
TPE-U(PU)
Материал накидной гайки
Никелированная латунь
Материал уплотнений
NBR
Материал электрического контакта
Латунь, позолоченная
Материал изоляции
PP

Документы

Документация

PDFТаблица данных SIM-M12-4GD-5-PUPDF · Festo · на русскомSIMВсе исполнения серии42 позиции, подбор по параметрам

FAQ

Частые вопросы

SIM-M12-4GD-5-PU: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SIM-M12-4GD-5-PU?

Соединительный кабель Festo SIM-M12-4GD-5-PU, артикул 164259: атрибуты кабеля — стандарт; номинальное сечение провода — 0,25 mm2; диаметр кабеля — 4,5 мм; диапазон рабочего напряжения DC — 0 … 250 В; соответствует стандарту — EN 61076-2-101, EN 61984; масса — 145 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать соединительный кабель?

По разъёмам на обоих концах, числу контактов и длине — эти данные есть в характеристиках исполнения.

03В каких условиях можно использовать SIM-M12-4GD-5-PU?

По таблице данных Festo: температура окружающей среды — −25 … 80 °C, −5 … 80 °C; класс защиты — IP65, IP68.

04Из каких материалов изготовлен SIM-M12-4GD-5-PU?

Материал оплетки кабеля — TPE-U(PU); материал корпуса — TPE-U(PU); материал накидной гайки — никелированная латунь; материал уплотнений — NBR. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии SIM, кроме SIM-M12-4GD-5-PU?

В серии «Соединительный кабель SIM» — 42 позиции. У SIM-M12-4GD-5-PU: диаметр кабеля — 4,5 мм; диапазон рабочего напряжения DC — 0 … 250 В. Другие варианты (диаметр кабеля: 3,8 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на SIM-M12-4GD-5-PU документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит SIM-M12-4GD-5-PU и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SIM-M12-4GD-5-PU в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08SIM-M12-4GD-5-PU — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 164259; ввоз официальный, с грузовой таможенной декларацией.
