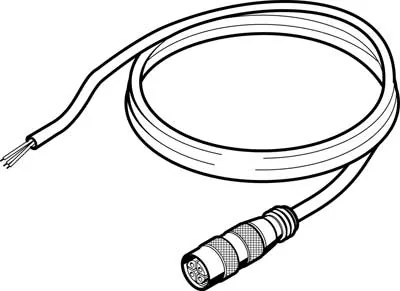

FestoСоединительный кабель
SIM-M12-RS-3GD-3
GTIN 4052568067458 Оригинал Festo
Снят с производстваПо данным Festo был доступен до 2022 года. Подберём замену
Соединительный кабель Festo SIM-M12-RS-3GD-3: для датчиков положения.
- Атрибуты кабеля
- Стойкие к брызгам сварки
- Номинальное сечение провода
- 0,5 mm2
- Диаметр кабеля
- 5,2 мм
- Диапазон рабочего напряжения DC
- 0 … 70 В
- Электрическое подключение 1, функция
- Сторона полевого устройства
- Масса
- 137 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Подходит к: SME размер 8; SMEO размеры 24, 230
Характеристики
Технические данные SIM-M12-RS-3GD-3
Основные
- Соответствует стандарту
- Цвета проводов и обозначения контактов по EN 60947-5-2; EN 61076-2-101; EN 61984
- Идентификация кабеля
- Без держателя маркировочных табличек
- Электрическое подключение 1, функция
- Сторона полевого устройства
- Электрическое подключение 1, исполнение
- Круглый
- Электрическое подключение 1, тип подключения
- Розетка разъема
- Электрическое подключение 1, выход кабеля
- Прямой
- Электрическое подключение 1, технология подключения
- M12x1, A-код в соответствии с EN 61076-2-101
- Электрическое подключение 1, количество контактов/проводов
- 4
- Электрическое подключение 1, занятые контакты/провода
- 3
- Электрическое подключение 1, тип монтажа
- Фиксация винта
- Электрическое подключение 2, функция
- Сторона контроллера
- Электрическое подключение 2, тип подключения
- Кабель
- Электрическое подключение 2, технология подключения
- Открытый конец
- Электрическое подключение 2, количество контактов/проводов
- 3
- Электрическое подключение 2, занятые контакты/провода
- 3
- Диапазон рабочего напряжения DC
- 0 … 70 В
- Диапазон рабочего напряжения АС
- 0 … 45 В
- Допустимая токовая нагрузка при 40°C
- 4 А
- Импульсная мощность
- 2,5 кВ
- Длина кабеля
- 3 м
- Атрибуты кабеля
- Стойкие к брызгам сварки
- Условия испытания кабеля
- Прочность на изгиб в соответствии со стандартом Festo; Условия испытания — по запросу; Прокладка в кабельных цепях: 5 млн. циклов, радиус изгиба 75 мм.
- Радиус изгиба, фиксированный монтаж кабеля
- >= 28 мм
- Радиус изгиба, гибкий монтаж кабеля
- >= 55 мм
- Диаметр кабеля
- 5,2 мм
- Допустимое отклонение диаметра кабеля
- ± 0,3 мм
- Структура кабеля
- 3x0,5
- Номинальное сечение провода
- 0,5 mm2
- Концы проводов
- Разъем кабеля
- Класс защиты
- IP65; IP67
- Примечание по классу защиты
- В собранном состоянии
- Специальные характеристики
- Стойкие к брызгам сварки
- Обозначение CE (см. заявление о соответствии)
- В соответствии с директивой EU RoHS
- Степень загрязнения
- 3
- Цвет оплетки кабеля
- Оранжевый
- Цвет корпуса
- Черный
Условия работы
- Температура окружающей среды
- −25 … 80 °C; 0 … 80 °C
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B2-L
Материалы
- Материал оплетки кабеля
- ПВХ, облученный
- Материал корпуса
- TPE-U(PUR)
- Материал винтового фиксатора
- Латунь хромированная
- Материал электрического контакта
- Латунь, позолоченная
- Материал изоляции
- ПВХ, облученный
FAQ
Частые вопросы
SIM-M12-RS-3GD-3: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у SIM-M12-RS-3GD-3?
Соединительный кабель Festo SIM-M12-RS-3GD-3, артикул 30450: атрибуты кабеля — стойкие к брызгам сварки; номинальное сечение провода — 0,5 mm2; диаметр кабеля — 5,2 мм; диапазон рабочего напряжения DC — 0 … 70 В; электрическое подключение 1, функция — сторона полевого устройства; масса — 137 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Как подобрать соединительный кабель?
По разъёмам на обоих концах, числу контактов и длине — эти данные есть в характеристиках исполнения.
03В каких условиях можно использовать SIM-M12-RS-3GD-3?
По таблице данных Festo: температура окружающей среды — −25 … 80 °C, 0 … 80 °C; класс защиты — IP65, IP67.
04Из каких материалов изготовлен SIM-M12-RS-3GD-3?
Материал оплетки кабеля — ПВХ, облученный; материал корпуса — TPE-U(PUR); материал винтового фиксатора — латунь хромированная; материал электрического контакта — латунь, позолоченная. Материалы указаны по таблице данных Festo.
05Какие исполнения есть в серии SIM, кроме SIM-M12-RS-3GD-3?
В серии «Соединительный кабель SIM» — 42 позиции. Все позиции серии с отбором по параметрам — на странице серии.
06К каким изделиям подходит SIM-M12-RS-3GD-3?
По каталогам Festo: SME размер 8; SMEO размеры 24, 230.
07Есть ли на SIM-M12-RS-3GD-3 документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
08Сколько стоит SIM-M12-RS-3GD-3 и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте SIM-M12-RS-3GD-3 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
09SIM-M12-RS-3GD-3 — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 30450; ввоз официальный, с грузовой таможенной декларацией.
10Чем заменить SIM-M12-RS-3GD-3?
Производитель снял SIM-M12-RS-3GD-3 с производства: по данным Festo позиция была доступна до 2022 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
