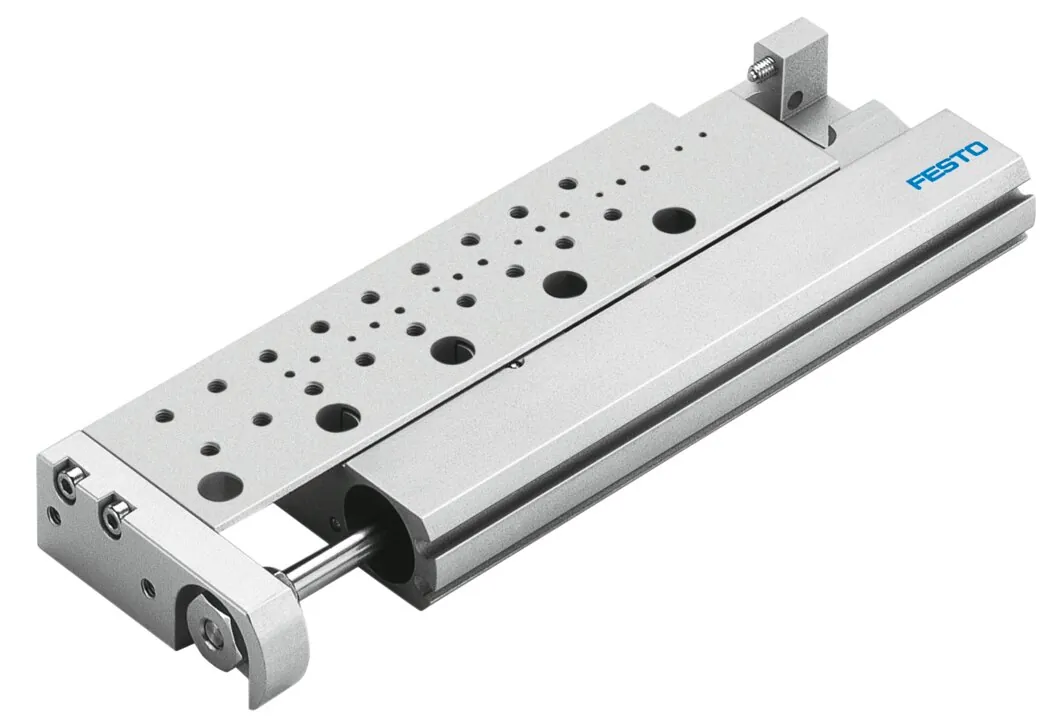

FestoМини-суппорт

SLF-10-40-P-A

GTIN 4052568139155 Оригинал Festo

SLF-10-40-P-A — мини-суппорт Festo с поршнем 10 мм и ходом 40 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 47 Н на выдвижение и 40 Н на втягивание.

Диаметр поршня
10 мм
Ход
40 мм
Усилие при 6 бар
47 Н
Присоединение
M5
Масса
178 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Обозначение

Что означает SLF-10-40-P-A

  1. SLFСерия

    Мини-суппорт

  2. 10Диаметр поршня

    10 мм

  3. 40Ход

    40 мм

  4. PДемпфирование

    Нерегулируемое демпфирование, упругие кольца с обеих сторон

  5. AОпрос положения

    Для датчиков положения

Характеристики

Технические данные SLF-10-40-P-A

Основные

Ход
40 мм
Диапазон настройки крайних положений/хода
5 мм
Диаметр поршня
10 мм
Режим работы привода
Траверса
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Направляющая
Шариковая направляющая
Тип конструкции
Траверса; Поршень; Шток; Шариковая направляющая с сепаратором; Каретка
Определение позиции
Для герконов
Режим работы
Двустороннего действия
Энергия удара в крайних положениях
0,05 Н·м
Макс. усилие Fy
150 Н
Макс. усилие Fz
150 Н
Макс. момент Mx
0,9 Н·м
Макс. момент My
0,9 Н·м
Макс. момент Mz
0,5 Н·м
Теоретическое усилие при 6 бар, втягивание
40 Н
Теоретическое усилие при 6 бар, выдвижение
47 Н
Альтернативные соединения
См. чертеж
Тип крепления
Со сквозным отверстием
Пневматическое присоединение
M5

Условия работы

Рабочее давление
1 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
−20 … 60 °C

Масса

Перемещаемая масса
60 г
Вес продукта
178 г
Базовый вес на 0 мм хода
178 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевый сплав
Материал уплотнений
HNBR
Материал корпуса
Алюминиевый сплав
Материал штока
Легированная сталь, нержавеющая

Плоского исполнения с прецизионной шариковой направляющей и регулируемыми концевыми упорами.

Принадлежности

Что подходит к SLF-10-40-P-A

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных SLF-10-40-P-APDF · Festo · на русскомPDFКаталог серии SLFPDF · на английском · Festo, 2026SLFВсе исполнения серии13 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

SLF-10-40-P-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SLF-10-40-P-A?

Мини-суппорт Festo SLF-10-40-P-A, артикул 170509: диаметр поршня — 10 мм; ход — 40 мм; усилие при 6 бар — 47 Н; присоединение — M5; масса — 178 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое мини-суппорт?

Привод с кареткой на точной направляющей: каретка воспринимает нагрузку и момент, поэтому захват или деталь ставят прямо на неё.

03При каком давлении и температуре работает SLF-10-40-P-A?

По таблице данных Festo: рабочее давление — 1 … 10 бар; температура окружающей среды — −20 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен SLF-10-40-P-A?

Материал крышки — алюминиевый сплав; материал уплотнений — HNBR; материал корпуса — алюминиевый сплав; материал штока — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SLF-10-40-P-A?

SLF — мини-суппорт; 10 — диаметр поршня: 10 мм; 40 — ход: 40 мм; P — демпфирование: нерегулируемое демпфирование, упругие кольца с обеих сторон; A — опрос положения: для датчиков положения.

06Какие исполнения есть в серии SLF, кроме SLF-10-40-P-A?

В серии «Мини-суппорт SLF» — 13 позиций. У SLF-10-40-P-A: диаметр поршня — 10 мм; ход — 40 мм. Другие варианты (диаметр поршня: 6, 16) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SLF-10-40-P-A?

В блоке «Принадлежности» на этой странице: датчики положения (4), дроссели с обратным клапаном (2). Например: SME-10M-DS-24V-E-0,3-L-M8D, GRLA-M5-QS-3-D. Подобраны по каталогу Festo для этого размера.

08Есть ли на SLF-10-40-P-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии SLF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Чем заменить SLF-10-40-P-A, если нужен другой ход?

В серии SLF с поршнем 10 мм в этом исполнении есть ходы от 10 до 50 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

10Сколько стоит SLF-10-40-P-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SLF-10-40-P-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11SLF-10-40-P-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 170509; ввоз официальный, с грузовой таможенной декларацией.
