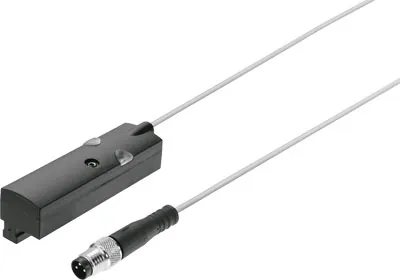

FestoДатчик положения

SMAT-8E-S50-IU-E-0,3-M8D

GTIN 4052568216528 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2023 года. Подберём замену

Датчик положения Festo SMAT-8E-S50-IU-E-0,3-M8D: для поиска альтернативных продуктов используйте Support Portal.

Аналоговый выход
0 — 10 В; 4 — 20 мА
Направление выхода
Аксиальный
Разрешающая способность при измерении перемещения
0,064 мм
Форма
Для Т-образной щели
Авторизация
Знак RCM; c UL us — Listed (OL)
Масса
21 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Направление выхода

Характеристики

Технические данные SMAT-8E-S50-IU-E-0,3-M8D

Основные

Форма
Для Т-образной щели
Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Знак KC
KC-EMV
Сертификационный департамент
UL E232949
Измеряемая величина
Позиция
Принцип измерения
Магнитный, Холла
Диапазон измерения дистанции
48 … 52 мм
Средний интервал сканирования
2,85 мс
Макс. скорость перемещения
3 м/с
Разрешающая способность при измерении перемещения
0,064 мм
Повторяемость в ± мм
0,128 мм
Гистерезис
0,064 мм
Аналоговый выход
0 — 10 В; 4 — 20 мА
Чувствительность, выход по току
0,305 mA/mm
Чувствительность, выход по напряжению
0,152 V/mm
Типичная ошибка линейности в ± мм
±0,25 мм
Макс. сопротивление нагрузки, выход по току
500 Ом
Мин. сопротивление нагрузки, выход по напряжению
2 кОм
Защита от короткого замыкания
Да
Способность выдерживать перегрузку
Имеется в наличии
Диапазон рабочего напряжения DC
15 … 30 В
Остаточная пульсация
10 %
Холостой ток
32 мА
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение 1, тип подключения
Кабель с разъемом
Электрическое подключение 1, технология подключения
M8x1, A-код по EN 61076-2-104
Электрическое подключение 1, количество контактов/проводов
4
Электрическое подключение 1, тип монтажа
Фиксация винта
Направление выхода
Аксиальный
Длина кабеля
0,3 м
Атрибуты кабеля
Энергетическая цепь + робот
Цвет оплетки кабеля
Серый
Тип крепления
Фиксатор для Т-образной щели; устанавливается в паз
Положение при сборке
Любое
Цвет корпуса
Черный
Режим готовности дисплея
Зеленый светодиод
Индикация состояния
Красный светодиод = вне диапазона измерения
Класс защиты
IP65; IP68

Условия работы

Температура окружающей среды
−20 … 50 °C
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
21,4 г

Материалы

Замечания по материалу
Не содержит меди и политетрафторэтилена; Соответствует директиве по ограничению использования опасных веществ (RoHS); Не содержит галоген
Материал электрического контакта
Латунь, позолоченная
Материал оплетки кабеля
TPE-U(PUR)
Материал корпуса
PA с армированием; PC
Материал накидной гайки
Никелированная латунь

Принадлежности

Что подходит к SMAT-8E-S50-IU-E-0,3-M8D

По разделу «Принадлежности» каталога Festo этой серии.

Датчики и кабели5

Документы

Документация

PDFТаблица данных SMAT-8E-S50-IU-E-0,3-M8DPDF · Festo · на русскомPDFКаталог Festo SMAT-8EPDF · на английском · Festo, 2021SMATВсе исполнения серии3 позиции, подбор по параметрам

FAQ

Частые вопросы

SMAT-8E-S50-IU-E-0,3-M8D: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SMAT-8E-S50-IU-E-0,3-M8D?

Датчик положения Festo SMAT-8E-S50-IU-E-0,3-M8D, артикул 570134: аналоговый выход — 0 — 10 В, 4 — 20 мА; направление выхода — аксиальный; разрешающая способность при измерении перемещения — 0,064 мм; форма — для Т-образной щели; авторизация — знак RCM, c UL us — Listed (OL); масса — 21 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SMAT-8E-S50-IU-E-0,3-M8D?

По таблице данных Festo: температура окружающей среды — −20 … 50 °C; класс защиты — IP65, IP68.

04Из каких материалов изготовлен SMAT-8E-S50-IU-E-0,3-M8D?

Материал электрического контакта — латунь, позолоченная; материал оплетки кабеля — TPE-U(PUR); материал корпуса — PA с армированием, PC; материал накидной гайки — никелированная латунь. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии SMAT, кроме SMAT-8E-S50-IU-E-0,3-M8D?

В серии «Датчик положения SMAT» — 3 позиции. У SMAT-8E-S50-IU-E-0,3-M8D: направление выхода — аксиальный. Другие варианты (направление выхода: поперечный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к SMAT-8E-S50-IU-E-0,3-M8D?

В блоке «Принадлежности» на этой странице: датчики и кабели (5). Например: NEBU-M8G4-K-2.5-LE4. Подобраны по каталогу Festo для этого размера.

07Есть ли на SMAT-8E-S50-IU-E-0,3-M8D документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SMAT-8E; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит SMAT-8E-S50-IU-E-0,3-M8D и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SMAT-8E-S50-IU-E-0,3-M8D в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09SMAT-8E-S50-IU-E-0,3-M8D — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 570134; ввоз официальный, с грузовой таможенной декларацией.

10Чем заменить SMAT-8E-S50-IU-E-0,3-M8D?

Производитель снял SMAT-8E-S50-IU-E-0,3-M8D с производства: по данным Festo позиция была доступна до 2023 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
