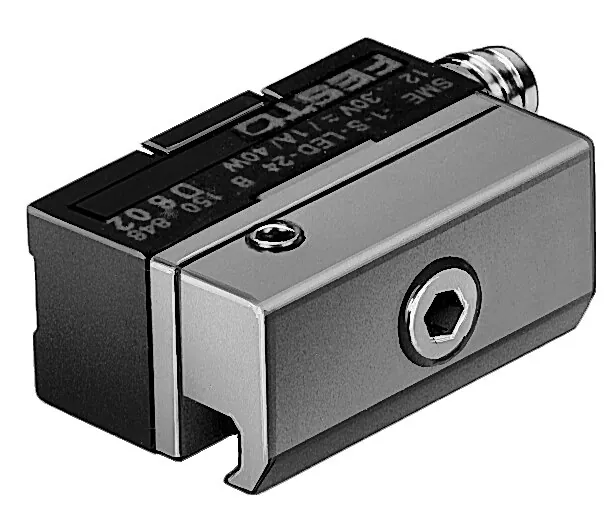

FestoДатчик положения

SME-1-S-24-B

GTIN 4052568069834 Оригинал Festo

Датчик положения Festo SME-1-S-24-B: блочного проекта; с контактом, биполярный; аксиальный; нормально разомкнутый контакт.

Форма
Блочного проекта
Выход переключателя
С контактом, биполярный
Направление выхода
Аксиальный
Функция переключающего элемента
Нормально разомкнутый контакт
Измеряемая величина
Позиция
Масса
45 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Форма

Характеристики

Технические данные SME-1-S-24-B

Основные

Форма
Блочного проекта
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Измеряемая величина
Позиция
Принцип измерения
Магнитный, геркон
Точность повторения
0,2 мм
Выход переключателя
С контактом, биполярный
Функция переключающего элемента
Нормально разомкнутый контакт
Время включения
<= 0,5 мс
Макс. частота переключения
500 Гц
Макс. выходной ток
1 А
Макс. характеристика контакта AC
27 В·А
Макс. характеристика контакта DC
27 Вт
Защита от короткого замыкания
Нет
Способность выдерживать перегрузку
Нет в наличии
Диапазон рабочего напряжения DC
0 … 30 В
Защищен от смены полярности
Нет
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
M8x1, A-код по EN 61076-2-104
Электрическое подключение 1, количество контактов/проводов
3
Направление выхода
Аксиальный
Тип крепления
С принадлежностями
Положение при сборке
Любое
Цвет корпуса
Черный
Класс защиты
IP67

Условия работы

Температура окружающей среды
−5 … 70 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
45 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Эпоксидная смола; PET; Сталь; сталь, гальванизированная; Цинковая штамповка

Документы

Документация

PDFТаблица данных SME-1-S-24-BPDF · Festo · на русскомSMEВсе исполнения серии30 позиций, подбор по параметрам

FAQ

Частые вопросы

SME-1-S-24-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SME-1-S-24-B?

Датчик положения Festo SME-1-S-24-B, артикул 150850: форма — блочного проекта; выход переключателя — с контактом, биполярный; направление выхода — аксиальный; функция переключающего элемента — нормально разомкнутый контакт; измеряемая величина — позиция; масса — 45 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SME-1-S-24-B?

По таблице данных Festo: температура окружающей среды — −5 … 70 °C; класс защиты — IP67.

04Из каких материалов изготовлен SME-1-S-24-B?

Материал корпуса — эпоксидная смола, PET, сталь, сталь, гальванизированная, цинковая штамповка. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии SME, кроме SME-1-S-24-B?

В серии «Датчик положения SME» — 30 позиций. У SME-1-S-24-B: форма — блочного проекта. Другие варианты (форма: для круглой щели, для Т-образной щели) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на SME-1-S-24-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит SME-1-S-24-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SME-1-S-24-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08SME-1-S-24-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 150850; ввоз официальный, с грузовой таможенной декларацией.
