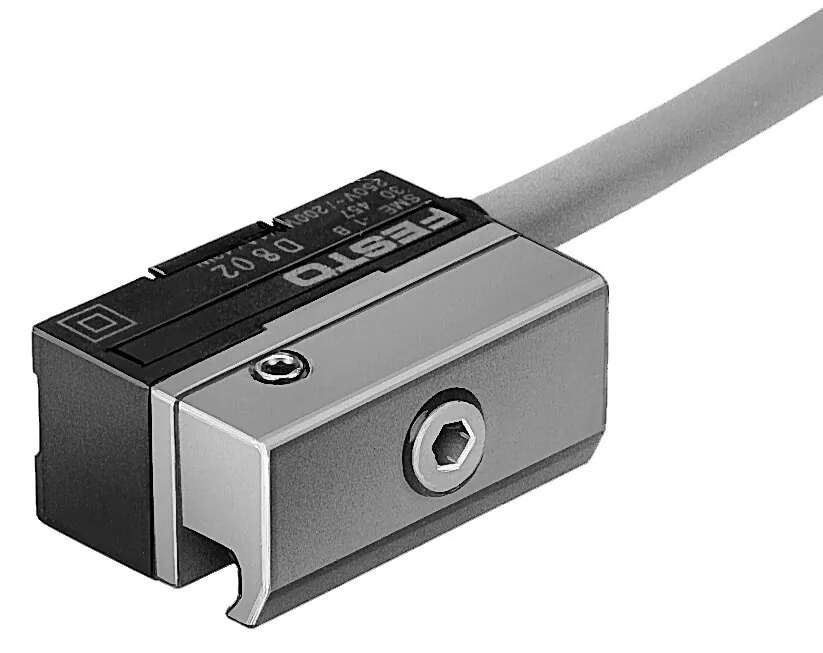

FestoДатчик положения

SME-1-S6-C

GTIN 4052568117016 Оригинал Festo

Датчик положения Festo SME-1-S6-C: блочного проекта; с контактом, биполярный; аксиальный; нормально разомкнутый контакт.

Форма
Блочного проекта
Выход переключателя
С контактом, биполярный
Направление выхода
Аксиальный
Функция переключающего элемента
Нормально разомкнутый контакт
Соответствует стандарту
EN 60947-5-2
Масса
130 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Форма

Характеристики

Технические данные SME-1-S6-C

Основные

Форма
Блочного проекта
Соответствует стандарту
EN 60947-5-2
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU по оборудованию низкого напряжения в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам для электрооборудования; По британским нормам ЭМС; По британским нормам RoHS
Измеряемая величина
Позиция
Принцип измерения
Магнитный, геркон
Точность повторения
0,2 мм
Выход переключателя
С контактом, биполярный
Функция переключающего элемента
Нормально разомкнутый контакт
Время включения
0,5 мс
Время выключения
0,03 мс
Макс. частота переключения
500 Гц
Макс. выходной ток
1 А
Макс. характеристика контакта AC
40 В·А
Макс. характеристика контакта DC
40 Вт
Падение напряжения
<= 0 В
Остаточный ток
0 мА
Защита от короткого замыкания
Нет
Способность выдерживать перегрузку
Нет в наличии
Диапазон рабочего напряжения АС
0 … 250 В
Диапазон рабочего напряжения DC
0 … 200 В
Защищен от смены полярности
Нет
Электрическое подключение 1, тип подключения
Кабель
Электрическое подключение 1, технология подключения
Открытый конец
Электрическое подключение 1, количество контактов/проводов
2
Направление выхода
Аксиальный
Длина кабеля
2,5 м
Цвет оплетки кабеля
Серый
Тип крепления
С принадлежностями
Момент затяжки
2,9 Н·м
Положение при сборке
Любое
Цвет корпуса
Черный
Класс защиты
IP67
Напряжение изоляции
250 В
Импульсная мощность
4 кВ
Степень загрязнения
3

Условия работы

Температура окружающей среды
−40 … 120 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
130 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал оплетки кабеля
TPE-S
Материал корпуса
Эпоксидная смола; PC; PET; Сталь; TPE-O; Цинковая штамповка

Документы

Документация

PDFТаблица данных SME-1-S6-CPDF · Festo · на русскомSMEВсе исполнения серии30 позиций, подбор по параметрам

FAQ

Частые вопросы

SME-1-S6-C: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SME-1-S6-C?

Датчик положения Festo SME-1-S6-C, артикул 151670: форма — блочного проекта; выход переключателя — с контактом, биполярный; направление выхода — аксиальный; функция переключающего элемента — нормально разомкнутый контакт; соответствует стандарту — EN 60947-5-2; масса — 130 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SME-1-S6-C?

По таблице данных Festo: температура окружающей среды — −40 … 120 °C; класс защиты — IP67.

04Из каких материалов изготовлен SME-1-S6-C?

Материал оплетки кабеля — TPE-S; материал корпуса — эпоксидная смола, PC, PET, сталь, TPE-O, цинковая штамповка. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии SME, кроме SME-1-S6-C?

В серии «Датчик положения SME» — 30 позиций. У SME-1-S6-C: форма — блочного проекта. Другие варианты (форма: для круглой щели, для Т-образной щели) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на SME-1-S6-C документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит SME-1-S6-C и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SME-1-S6-C в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08SME-1-S6-C — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 151670; ввоз официальный, с грузовой таможенной декларацией.
