FestoДатчик положения

SME-10-SQ-LED-24

GTIN 4052568074623 Оригинал Festo

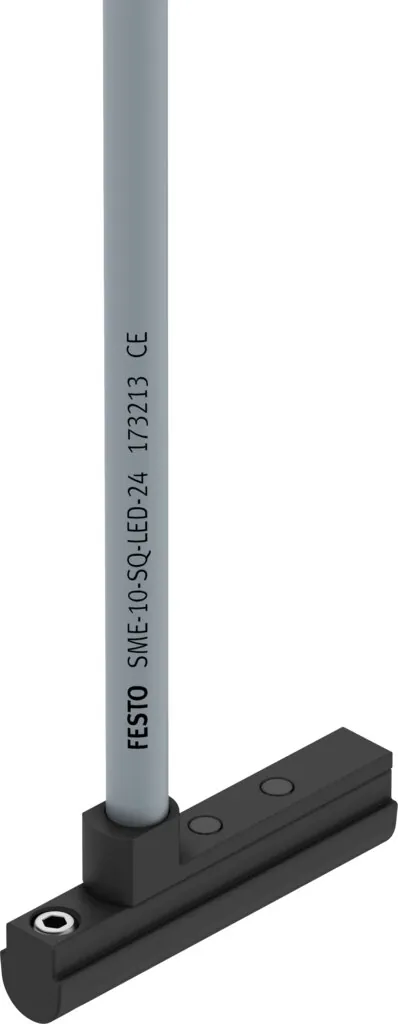

Датчик положения Festo SME-10-SQ-LED-24: электрический, герконовый, для приводов с С-пазом, с разъемом М8.

Форма
Для круглой щели
Выход переключателя
С контактом, биполярный
Направление выхода
Поперечный
Функция переключающего элемента
Нормально разомкнутый контакт
Соответствует стандарту
EN 60947-5-2
Масса
5 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Направление выхода

Характеристики

Технические данные SME-10-SQ-LED-24

Основные

Форма
Для круглой щели
Соответствует стандарту
EN 60947-5-2
Авторизация
Знак RCM
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Измеряемая величина
Позиция
Принцип измерения
Магнитный, геркон
Точность повторения
0,2 мм
Выход переключателя
С контактом, биполярный
Функция переключающего элемента
Нормально разомкнутый контакт
Время включения
<= 0,6 мс
Время выключения
<= 0,05 мс
Макс. частота переключения
500 Гц
Макс. выходной ток
100 мА
Макс. характеристика контакта DC
1 Вт
Падение напряжения
0 В
Защита от короткого замыкания
Нет
Способность выдерживать перегрузку
Нет в наличии
Диапазон рабочего напряжения АС
12 … 27 В
Диапазон рабочего напряжения DC
12 … 27 В
Защищен от смены полярности
Нет
Электрическое подключение 1, тип подключения
Кабель с разъемом
Электрическое подключение 1, технология подключения
M8x1, A-код по EN 61076-2-104
Электрическое подключение 1, количество контактов/проводов
3
Направление выхода
Поперечный
Длина кабеля
0,3 м
Цвет оплетки кабеля
Серый
Тип крепления
Фиксатор для круглой щели; устанавливается в паз
Момент затяжки
0,1 Н·м
Положение при сборке
Любое
Цвет корпуса
Черный
Рабочий режим дисплея
Жёлтый светодиод
Класс защиты
IP65; IP67
Напряжение изоляции
50 В
Импульсная мощность
0,8 кВ
Степень загрязнения
3

Условия работы

Температура окружающей среды
−5 … 70 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
5 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал оплетки кабеля
TPE-U(PUR)
Материал корпуса
Никелированная латунь; PPS; TPE-U(PU); Легированная сталь, нержавеющая

Принадлежности

Что подходит к SME-10-SQ-LED-24

По разделу «Принадлежности» каталога Festo — для размера 10.

Крепление3

Документы

Документация

PDFТаблица данных SME-10-SQ-LED-24PDF · Festo · на русскомPDFКаталог Festo SME-10PDF · на английском · Festo, 2026SMEВсе исполнения серии30 позиций, подбор по параметрам

FAQ

Частые вопросы

SME-10-SQ-LED-24: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SME-10-SQ-LED-24?

Датчик положения Festo SME-10-SQ-LED-24, артикул 173213: форма — для круглой щели; выход переключателя — с контактом, биполярный; направление выхода — поперечный; функция переключающего элемента — нормально разомкнутый контакт; соответствует стандарту — EN 60947-5-2; масса — 5 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SME-10-SQ-LED-24?

По таблице данных Festo: температура окружающей среды — −5 … 70 °C; класс защиты — IP65, IP67.

04Из каких материалов изготовлен SME-10-SQ-LED-24?

Материал оплетки кабеля — TPE-U(PUR); материал корпуса — никелированная латунь, PPS, TPE-U(PU), легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии SME, кроме SME-10-SQ-LED-24?

В серии «Датчик положения SME» — 30 позиций. У SME-10-SQ-LED-24: направление выхода — поперечный. Другие варианты (направление выхода: аксиальный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к SME-10-SQ-LED-24?

В блоке «Принадлежности» на этой странице: крепление (3). Например: SMBN-10. Подобраны по каталогу Festo для этого размера.

07Есть ли на SME-10-SQ-LED-24 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SME-10; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит SME-10-SQ-LED-24 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SME-10-SQ-LED-24 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09SME-10-SQ-LED-24 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 173213; ввоз официальный, с грузовой таможенной декларацией.
