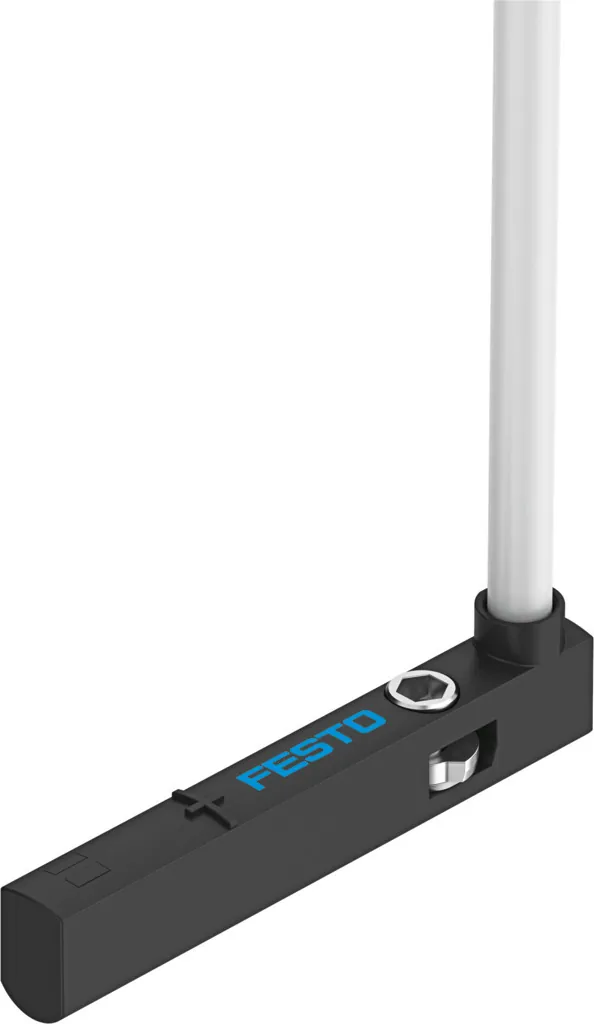

FestoДатчик положения

SME-10M-DS-24V-E-0,3-Q-M8D

GTIN 4052568094706 Оригинал Festo

Датчик положения Festo SME-10M-DS-24V-E-0,3-Q-M8D: подходит для С-паза.

Форма
Для круглой щели
Выход переключателя
С контактом, биполярный
Направление выхода
Поперечный
Функция переключающего элемента
Нормально разомкнутый контакт
Соответствует стандарту
EN 60947-5-2
Масса
7 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Направление выхода

Характеристики

Технические данные SME-10M-DS-24V-E-0,3-Q-M8D

Основные

Форма
Для круглой щели
Соответствует стандарту
EN 60947-5-2
Авторизация
Знак RCM
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Специальные характеристики
Стойкий к маслу
Измеряемая величина
Позиция
Принцип измерения
Магнитный, геркон
Точность повторения
0,2 мм
Выход переключателя
С контактом, биполярный
Функция переключающего элемента
Нормально разомкнутый контакт
Время включения
<= 1,2 мс
Время выключения
<= 1 мс
Макс. частота переключения
50 Гц
Макс. выходной ток
300 мА
Макс. выходной ток монтажных принадлежностей
50 мА
Макс. характеристика контакта AC
9 В·А
Макс. характеристика контакта DC
9 Вт
Макс. коммутируемая мощность DC в монтажных принадлежностях
1,5 Вт
Макс. коммутируемая мощность AC в монтажных принадлежностях
1,5 В·А
Падение напряжения
<= 1,5 В
Защита от короткого замыкания
Нет
Способность выдерживать перегрузку
Нет в наличии
Номинальное рабочее напряжение пост. тока
24 В
Диапазон рабочего напряжения АС
5 … 30 В
Диапазон рабочего напряжения DC
5 … 30 В
Защищен от смены полярности
Нет
Электрическое подключение 1, тип подключения
Кабель с разъемом
Электрическое подключение 1, технология подключения
M8x1, A-код по EN 61076-2-104
Электрическое подключение 1, количество контактов/проводов
3
Электрическое подключение 1, тип монтажа
Фиксация винта
Направление выхода
Поперечный
Условия испытания кабеля
Прочность на изгиб в соответствии со стандартом Festo; Условия испытания — по запросу; Стойкость к скручиванию: > 300 000 циклов, ±270°/0.1 м; В кабельной цепи: более 5 млн циклов, радиус изгиба 28 мм
Длина кабеля
0,3 м
Атрибуты кабеля
Для кабельных цепей и роботов
Тип крепления
Затянутый; Вставляется в паз сверху
Макс. момент затяжки
0,4 Н·м
Положение при сборке
Любое
Рабочий режим дисплея
Жёлтый светодиод
Класс защиты
IP65; IP68

Условия работы

Температура окружающей среды
−20 … 70 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
6,7 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS); Не содержит галоген
Материал оплетки кабеля
TPE-U(PUR)
Материал корпуса
PA с армированием; Легированная сталь, нержавеющая

Принадлежности

Что подходит к SME-10M-DS-24V-E-0,3-Q-M8D

По разделу «Принадлежности» каталога Festo этой серии.

Прочее1
Датчики и кабели1

Крепление6

Документы

Документация

PDFТаблица данных SME-10M-DS-24V-E-0,3-Q-M8DPDF · Festo · на русскомPDFКаталог Festo SME 10MPDF · на английском · Festo, 2024SMEВсе исполнения серии30 позиций, подбор по параметрам

FAQ

Частые вопросы

SME-10M-DS-24V-E-0,3-Q-M8D: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SME-10M-DS-24V-E-0,3-Q-M8D?

Датчик положения Festo SME-10M-DS-24V-E-0,3-Q-M8D, артикул 551368: форма — для круглой щели; выход переключателя — с контактом, биполярный; направление выхода — поперечный; функция переключающего элемента — нормально разомкнутый контакт; соответствует стандарту — EN 60947-5-2; масса — 7 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SME-10M-DS-24V-E-0,3-Q-M8D?

По таблице данных Festo: температура окружающей среды — −20 … 70 °C; класс защиты — IP65, IP68.

04Из каких материалов изготовлен SME-10M-DS-24V-E-0,3-Q-M8D?

Материал оплетки кабеля — TPE-U(PUR); материал корпуса — PA с армированием, легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии SME, кроме SME-10M-DS-24V-E-0,3-Q-M8D?

В серии «Датчик положения SME» — 30 позиций. У SME-10M-DS-24V-E-0,3-Q-M8D: направление выхода — поперечный. Другие варианты (направление выхода: аксиальный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к SME-10M-DS-24V-E-0,3-Q-M8D?

В блоке «Принадлежности» на этой странице: прочее (1), датчики и кабели (1), крепление (6). Например: ASLR-L-423, SM-TEST-1, SMBK-10. Подобраны по каталогу Festo для этого размера.

07Есть ли на SME-10M-DS-24V-E-0,3-Q-M8D документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SME 10M; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит SME-10M-DS-24V-E-0,3-Q-M8D и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SME-10M-DS-24V-E-0,3-Q-M8D в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09SME-10M-DS-24V-E-0,3-Q-M8D — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 551368; ввоз официальный, с грузовой таможенной декларацией.
