FestoДатчик положения

SME-8-ZS-KL-LED-24

GTIN 4052568074500 Оригинал Festo

Датчик положения Festo SME-8-ZS-KL-LED-24: электрический, герконовый, двухпроводное исполнение, для приводов с Т-пазом, с кабелем.

Форма
Для Т-образной щели
Направление выхода
Аксиальный
Функция переключающего элемента
Нормально разомкнутый контакт
Соответствует стандарту
EN 60947-5-2
Авторизация
Знак RCM
Масса
28 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Выход переключателя

Подходит к: VZQA всех размеров

Характеристики

Технические данные SME-8-ZS-KL-LED-24

Основные

Форма
Для Т-образной щели
Соответствует стандарту
EN 60947-5-2
Авторизация
Знак RCM
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Измеряемая величина
Позиция
Принцип измерения
Магнитный, геркон
Точность повторения
0,2 мм
Выход переключателя
С контактом, биполярный; Без светодиода
Функция переключающего элемента
Нормально разомкнутый контакт
Время включения
<= 0,5 мс
Время выключения
0,03 мс
Макс. частота переключения
800 Гц
Макс. выходной ток
80 мА
Макс. характеристика контакта DC
2,16 Вт
Падение напряжения
<= 3,5 В
Защита от короткого замыкания
Нет
Способность выдерживать перегрузку
Нет в наличии
Диапазон рабочего напряжения DC
12 … 27 В
Защищен от смены полярности
Нет
Электрическое подключение 1, тип подключения
Кабель
Электрическое подключение 1, технология подключения
Открытый конец
Электрическое подключение 1, количество контактов/проводов
2
Направление выхода
Аксиальный
Длина кабеля
2,5 м
Цвет оплетки кабеля
Серый
Тип крепления
Фиксатор для Т-образной щели; устанавливается в паз
Момент затяжки
0,2 Н·м
Положение при сборке
Любое
Цвет корпуса
Черный
Рабочий режим дисплея
Жёлтый светодиод
Класс защиты
IP67
Напряжение изоляции
50 В
Импульсная мощность
0,8 кВ
Степень загрязнения
3

Условия работы

Температура окружающей среды
−5 … 60 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
27,9 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал оплетки кабеля
TPE-U(PUR)
Материал корпуса
Эпоксидная смола; PC; PET; Легированная сталь, нержавеющая

Принадлежности

Что подходит к SME-8-ZS-KL-LED-24

По разделу «Принадлежности» каталога Festo — для размера 8.

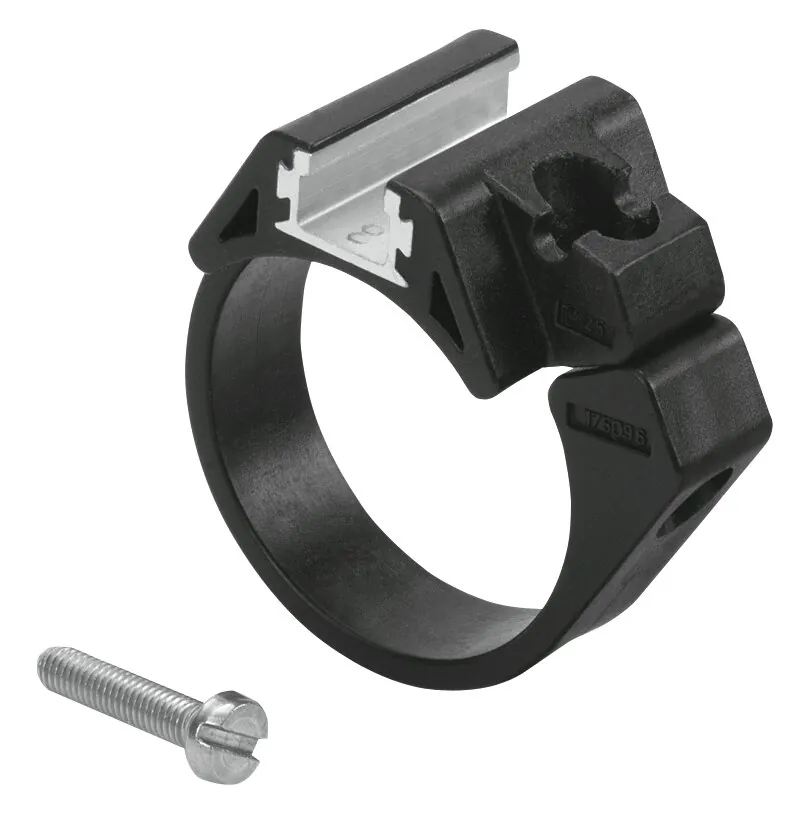

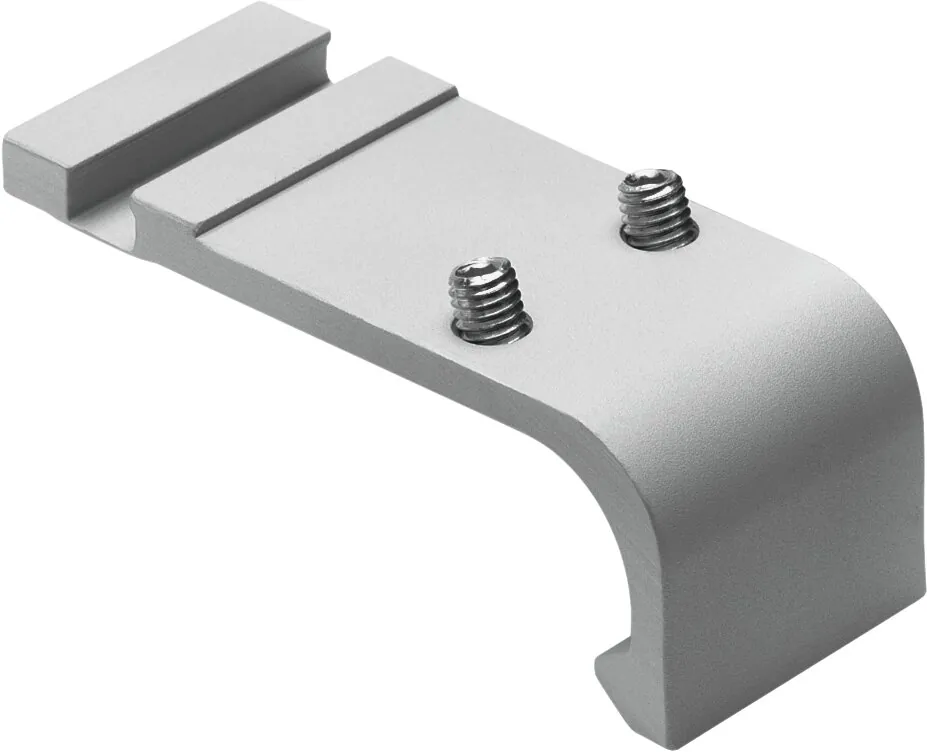

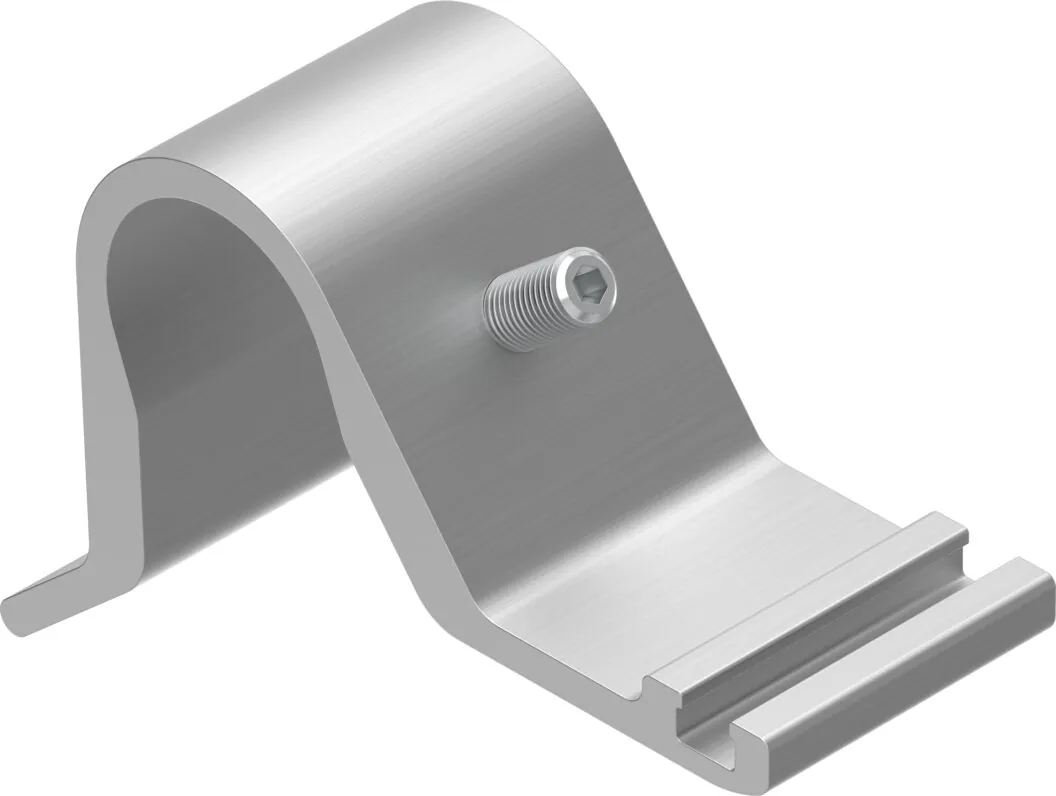

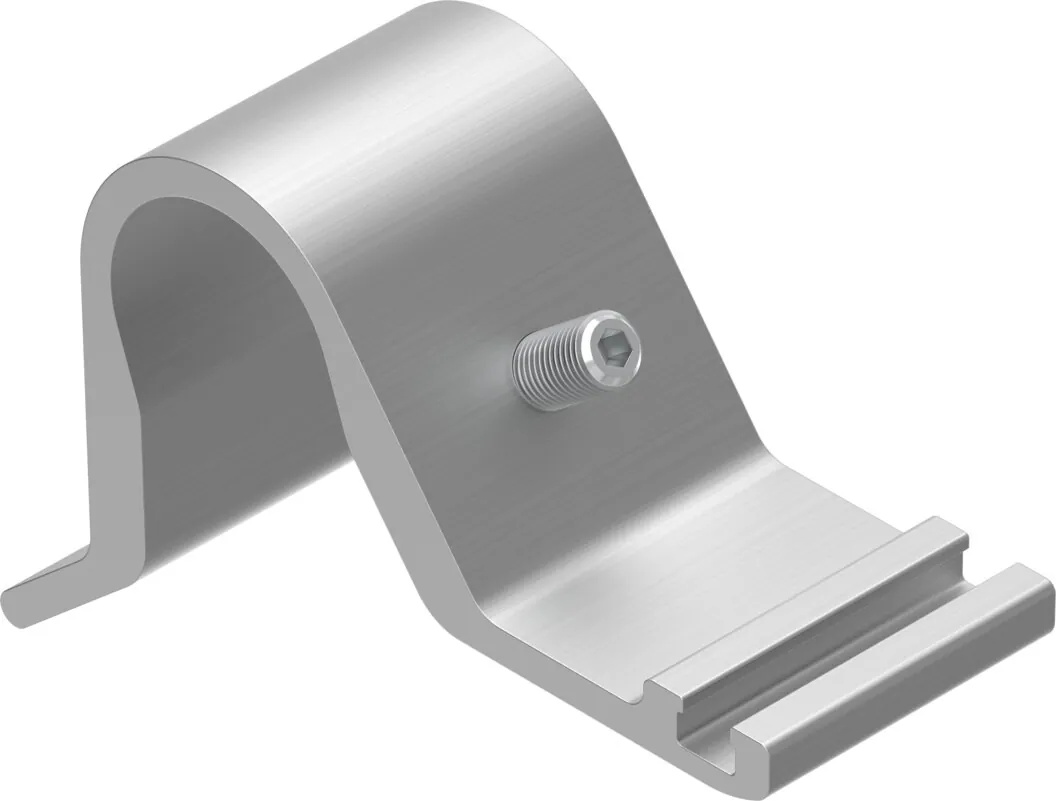

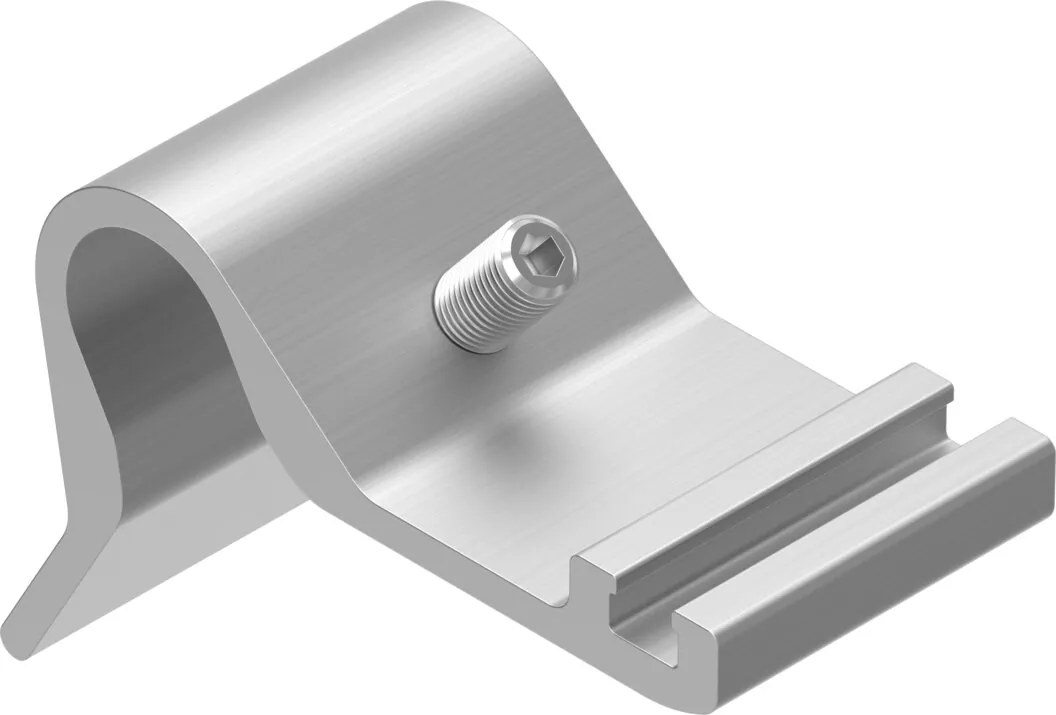

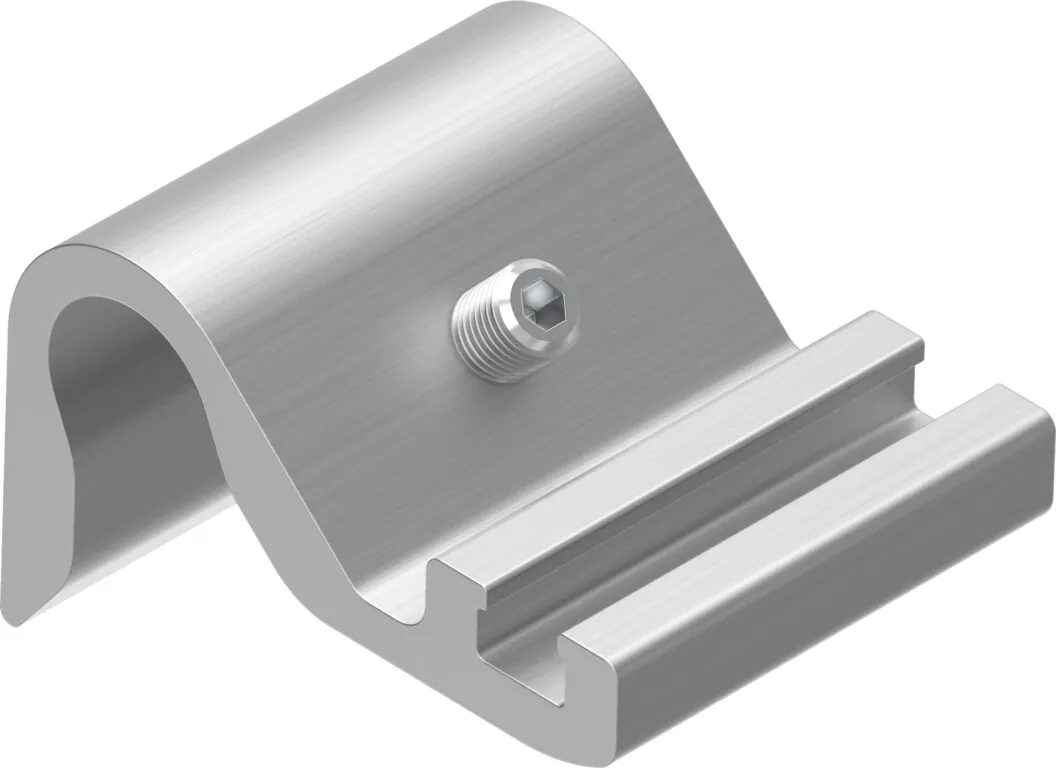

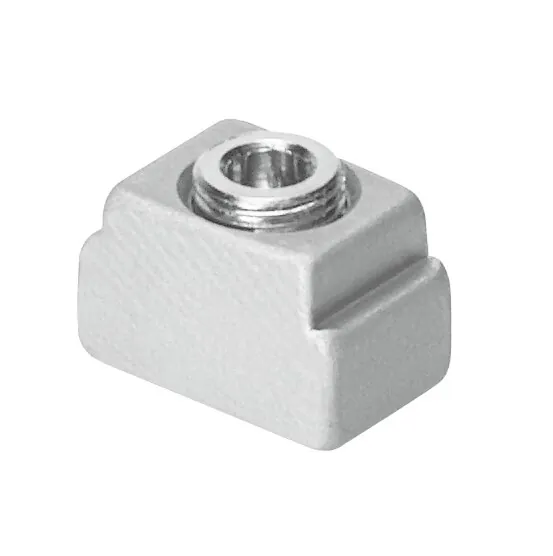

Крепление19
Прочее1

Документы

Документация

PDFТаблица данных SME-8-ZS-KL-LED-24PDF · Festo · на русскомPDFКаталог Festo SME-8PDF · на английском · Festo, 2026SMEВсе исполнения серии30 позиций, подбор по параметрам

FAQ

Частые вопросы

SME-8-ZS-KL-LED-24: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SME-8-ZS-KL-LED-24?

Датчик положения Festo SME-8-ZS-KL-LED-24, артикул 171169: форма — для Т-образной щели; направление выхода — аксиальный; функция переключающего элемента — нормально разомкнутый контакт; соответствует стандарту — EN 60947-5-2; авторизация — знак RCM; масса — 28 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SME-8-ZS-KL-LED-24?

По таблице данных Festo: температура окружающей среды — −5 … 60 °C; класс защиты — IP67.

04Из каких материалов изготовлен SME-8-ZS-KL-LED-24?

Материал оплетки кабеля — TPE-U(PUR); материал корпуса — эпоксидная смола, PC, PET, легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии SME, кроме SME-8-ZS-KL-LED-24?

В серии «Датчик положения SME» — 30 позиций. У SME-8-ZS-KL-LED-24: выход переключателя — с контактом, биполярный, без светодиода. Другие варианты (выход переключателя: с контактом, биполярный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к SME-8-ZS-KL-LED-24?

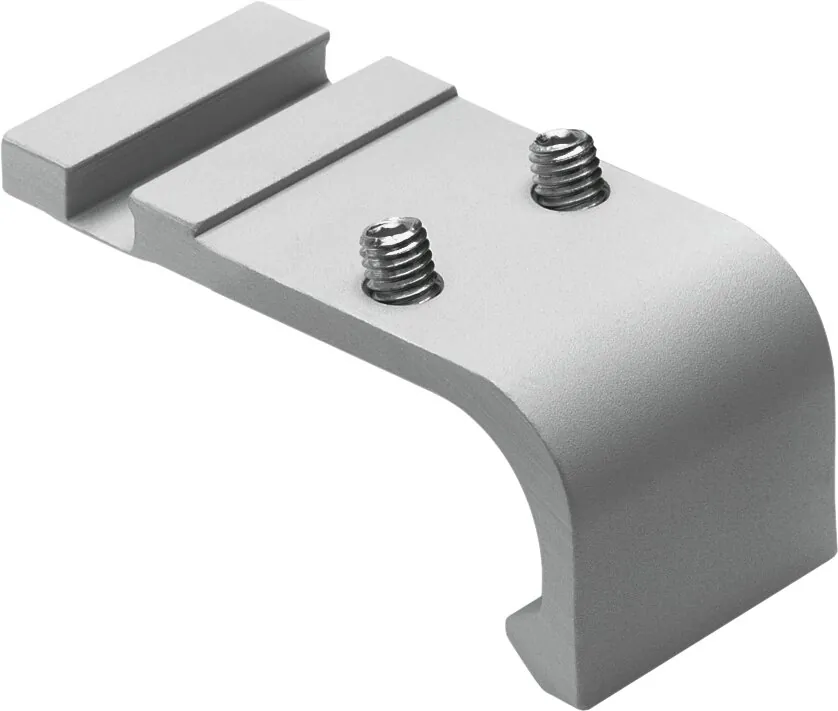

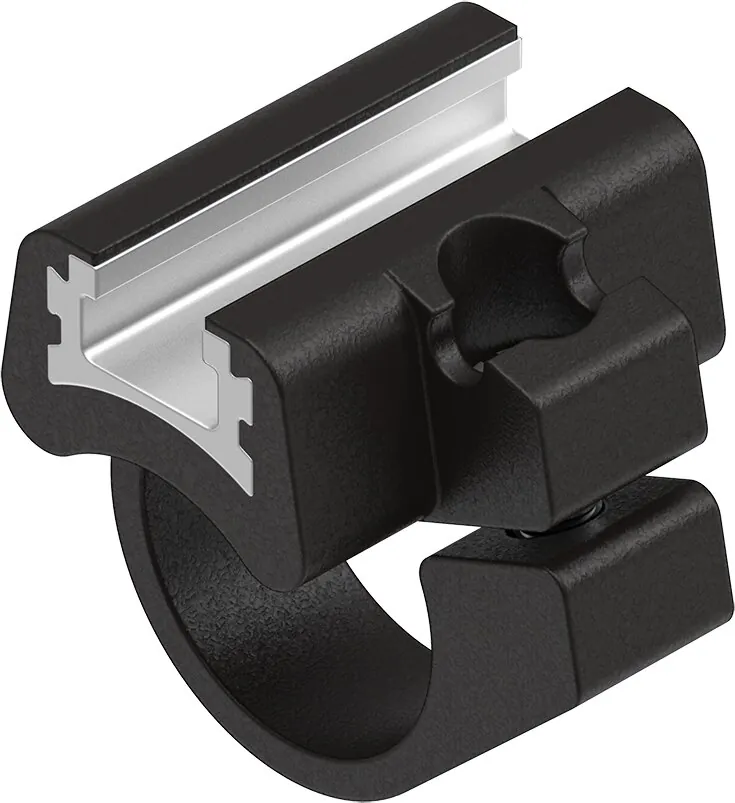

В блоке «Принадлежности» на этой странице: крепление (19), прочее (1). Например: SMB-8-FENG-50/63, ASLR-L-423. Подобраны по каталогу Festo для этого размера.

07К каким изделиям подходит SME-8-ZS-KL-LED-24?

По каталогам Festo: VZQA всех размеров.

08Есть ли на SME-8-ZS-KL-LED-24 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SME-8; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SME-8-ZS-KL-LED-24 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SME-8-ZS-KL-LED-24 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SME-8-ZS-KL-LED-24 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 171169; ввоз официальный, с грузовой таможенной декларацией.
