FestoДатчик положения

SMEO-4U-S-LED-24-B

GTIN 4052568069971 Оригинал Festo

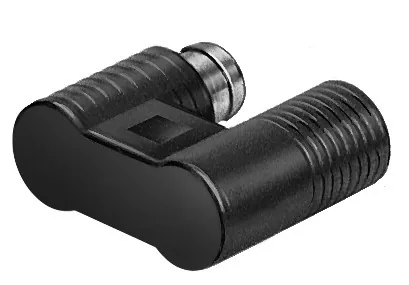

Датчик положения Festo SMEO-4U-S-LED-24-B: с герконовым контактом и светодиодом, без крепежного комплекта.

Форма
Круглый
Выход переключателя
С контактом, биполярный
Электрическое подключение 1, количество контактов/проводов
3
Электрическое подключение 1, тип подключения
Разъем
Авторизация
Знак RCM
Масса
6 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Форма

Электрическое подключение 1, тип подключения

Обозначение

Что означает SMEO-4U-S-LED-24-B

  1. SMEOСерия

    Датчик положения

  2. 4UИсполнение

    Круглый, П-образный корпус

  3. SЭлектрическое подключение, длина кабеля

    Разъём M8x1

  4. LEDИндикация состояния

    Жёлтый светодиод

  5. 24Номинальное напряжение

    24 В пост. тока

  6. BПоколение

    Серия B

Характеристики

Технические данные SMEO-4U-S-LED-24-B

Основные

Форма
Круглый
Авторизация
Знак RCM
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Принцип измерения
Магнитный, геркон
Точность повторения
0,2 мм
Выход переключателя
С контактом, биполярный
Функция переключающего элемента
Нормально разомкнутый контакт
Время включения
<= 0,5 мс
Время выключения
0,03 мс
Макс. частота переключения
800 Гц
Макс. выходной ток
500 мА
Макс. характеристика контакта DC
10 Вт
Защита от индуктивной нагрузки
Адаптирован к катушкам MZ-, MY-, ME
Защита от короткого замыкания
Нет
Диапазон рабочего напряжения DC
12 … 27 В
Остаточная пульсация
10 %
Защищен от смены полярности
Нет
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
M8x1, A-код по EN 61076-2-104
Электрическое подключение 1, количество контактов/проводов
3
Тип крепления
С принадлежностями
Положение при сборке
Любое
Рабочий режим дисплея
Жёлтый светодиод
Класс защиты
IP67

Условия работы

Температура окружающей среды
−20 … 60 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
6 г

Материалы

Материал корпуса
PET

Принадлежности

Что подходит к SMEO-4U-S-LED-24-B

По разделу «Принадлежности» каталога Festo — для размера 24.

Крепление1

Документы

Документация

PDFТаблица данных SMEO-4U-S-LED-24-BPDF · Festo · на русскомPDFКаталог Festo SMEO-4UPDF · на английском · Festo, 2026SMEOВсе исполнения серии16 позиций, подбор по параметрам

FAQ

Частые вопросы

SMEO-4U-S-LED-24-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SMEO-4U-S-LED-24-B?

Датчик положения Festo SMEO-4U-S-LED-24-B, артикул 151526: форма — круглый; выход переключателя — с контактом, биполярный; электрическое подключение 1, количество контактов/проводов — 3; электрическое подключение 1, тип подключения — разъем; авторизация — знак RCM; масса — 6 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SMEO-4U-S-LED-24-B?

По таблице данных Festo: температура окружающей среды — −20 … 60 °C; класс защиты — IP67.

04Из каких материалов изготовлен SMEO-4U-S-LED-24-B?

Материал корпуса — PET. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SMEO-4U-S-LED-24-B?

SMEO — датчик положения; 4U — исполнение: круглый, П-образный корпус; S — электрическое подключение, длина кабеля: разъём M8x1; LED — индикация состояния: жёлтый светодиод; 24 — номинальное напряжение: 24 В пост. тока; B — поколение: серия B.

06Какие исполнения есть в серии SMEO, кроме SMEO-4U-S-LED-24-B?

В серии «Датчик положения SMEO» — 16 позиций. У SMEO-4U-S-LED-24-B: форма — круглый; электрическое подключение 1, тип подключения — разъем. Другие варианты (форма: блочного проекта, для Т-образной щели) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SMEO-4U-S-LED-24-B?

В блоке «Принадлежности» на этой странице: крепление (1). Например: SMBR-16. Подобраны по каталогу Festo для этого размера.

08Есть ли на SMEO-4U-S-LED-24-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SMEO-4U; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SMEO-4U-S-LED-24-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SMEO-4U-S-LED-24-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SMEO-4U-S-LED-24-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 151526; ввоз официальный, с грузовой таможенной декларацией.
