FestoДатчик положения

SMT-10M-NS-24V-E-0,3-Q-M8D

GTIN 4052568094805 Оригинал Festo

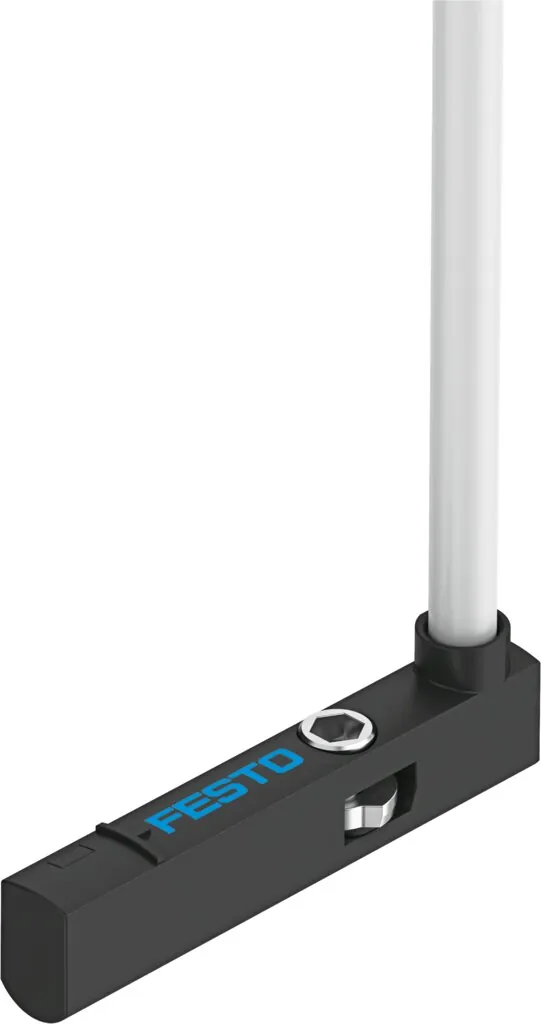

Датчик положения Festo SMT-10M-NS-24V-E-0,3-Q-M8D: магнитный, бесконтактный, для С-паза.

Форма
Для круглой щели
Выход переключателя
NPN
Направление выхода
Поперечный
Принцип измерения
Магниторезистивный
Соответствует стандарту
EN 60947-5-2
Масса
7 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Форма

Выход переключателя

Направление выхода

Обозначение

Что означает SMT-10M-NS-24V-E-0,3-Q-M8D

  1. SMTСерия

    Датчик положения

  2. 10MИсполнение

    Для С-образного паза, вставляется сверху

  3. NSДискретный выход

    3-проводный NPN, нормально разомкнутый

  4. 24VНоминальное напряжение

    24 В

  5. EСвойства кабеля

    Для кабельных цепей и роботов

  6. 0,3Длина кабеля, м

    0,3 м

  7. QВывод кабеля

    Поперёк

  8. M8DПодключение датчиков

    M8, поворотная резьба

Характеристики

Технические данные SMT-10M-NS-24V-E-0,3-Q-M8D

Основные

Форма
Для круглой щели
Соответствует стандарту
EN 60947-5-2
Авторизация
Знак RCM
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Знак KC
KC-EMV
Специальные характеристики
Стойкий к маслу
Измеряемая величина
Позиция
Принцип измерения
Магниторезистивный
Точность повторения
0,2 мм
Выход переключателя
NPN
Функция переключающего элемента
Нормально разомкнутый контакт
Время включения
<= 1,3 мс
Время выключения
4,2 … 7,3 мс
Макс. частота переключения
130 Гц
Макс. выходной ток
100 мА
Макс. выходной ток монтажных принадлежностей
50 мА
Макс. характеристика контакта DC
2,8 Вт
Макс. коммутируемая мощность DC в монтажных принадлежностях
1,5 Вт
Падение напряжения
<= 1,5 В
Защита от короткого замыкания
Да
Способность выдерживать перегрузку
Имеется в наличии
Номинальное рабочее напряжение пост. тока
24 В
Диапазон рабочего напряжения DC
5 … 30 В
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение 1, тип подключения
Кабель с разъемом
Электрическое подключение 1, технология подключения
M8x1, A-код по EN 61076-2-104
Электрическое подключение 1, количество контактов/проводов
3
Электрическое подключение 1, тип монтажа
Фиксация винта
Направление выхода
Поперечный
Условия испытания кабеля
Прочность на изгиб в соответствии со стандартом Festo; Условия испытания — по запросу; Стойкость к скручиванию: > 300 000 циклов, ±270°/0.1 м; В кабельной цепи: более 5 млн циклов, радиус изгиба 28 мм
Длина кабеля
0,3 м
Атрибуты кабеля
Для кабельных цепей и роботов
Тип крепления
Затянутый; Вставляется в паз сверху
Макс. момент затяжки
0,4 Н·м
Положение при сборке
Любое
Рабочий режим дисплея
Жёлтый светодиод
Класс защиты
IP65; IP68

Условия работы

Температура окружающей среды
−20 … 70 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Класс чистоты помещения
Класс 4 по ISO

Масса

Вес продукта
6,7 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS); Не содержит галоген
Материал оплетки кабеля
TPE-U(PUR)
Материал корпуса
PA с армированием; Легированная сталь, нержавеющая

Принадлежности

Что подходит к SMT-10M-NS-24V-E-0,3-Q-M8D

По разделу «Принадлежности» каталога Festo этой серии.

Крепление2
Прочее1

Документы

Документация

PDFТаблица данных SMT-10M-NS-24V-E-0,3-Q-M8DPDF · Festo · на русскомPDFКаталог Festo SMT-10MPDF · на английском · Festo, 2026SMTВсе исполнения серии36 позиций, подбор по параметрам

FAQ

Частые вопросы

SMT-10M-NS-24V-E-0,3-Q-M8D: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SMT-10M-NS-24V-E-0,3-Q-M8D?

Датчик положения Festo SMT-10M-NS-24V-E-0,3-Q-M8D, артикул 551380: форма — для круглой щели; выход переключателя — NPN; направление выхода — поперечный; принцип измерения — магниторезистивный; соответствует стандарту — EN 60947-5-2; масса — 7 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SMT-10M-NS-24V-E-0,3-Q-M8D?

По таблице данных Festo: температура окружающей среды — −20 … 70 °C; класс защиты — IP65, IP68.

04Из каких материалов изготовлен SMT-10M-NS-24V-E-0,3-Q-M8D?

Материал оплетки кабеля — TPE-U(PUR); материал корпуса — PA с армированием, легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SMT-10M-NS-24V-E-0,3-Q-M8D?

SMT — датчик положения; 10M — исполнение: для С-образного паза, вставляется сверху; NS — дискретный выход: 3-проводный NPN, нормально разомкнутый; 24V — номинальное напряжение: 24 В; E — свойства кабеля: для кабельных цепей и роботов; 0,3 — длина кабеля, м: 0,3 м; Q — вывод кабеля: поперёк; M8D — подключение датчиков: M8, поворотная резьба.

06Какие исполнения есть в серии SMT, кроме SMT-10M-NS-24V-E-0,3-Q-M8D?

В серии «Датчик положения SMT» — 36 позиций. У SMT-10M-NS-24V-E-0,3-Q-M8D: форма — для круглой щели; выход переключателя — NPN; направление выхода — поперечный. Другие варианты (форма: для Т-образной щели) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SMT-10M-NS-24V-E-0,3-Q-M8D?

В блоке «Принадлежности» на этой странице: крепление (2), прочее (1). Например: SMBK-10, ASLR-L-423. Подобраны по каталогу Festo для этого размера.

08Есть ли на SMT-10M-NS-24V-E-0,3-Q-M8D документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SMT-10M; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SMT-10M-NS-24V-E-0,3-Q-M8D и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SMT-10M-NS-24V-E-0,3-Q-M8D в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SMT-10M-NS-24V-E-0,3-Q-M8D — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 551380; ввоз официальный, с грузовой таможенной декларацией.
