FestoДатчик положения

SMT-8-SL-PS-LED-24-B

GTIN 4052568099053 Оригинал Festo

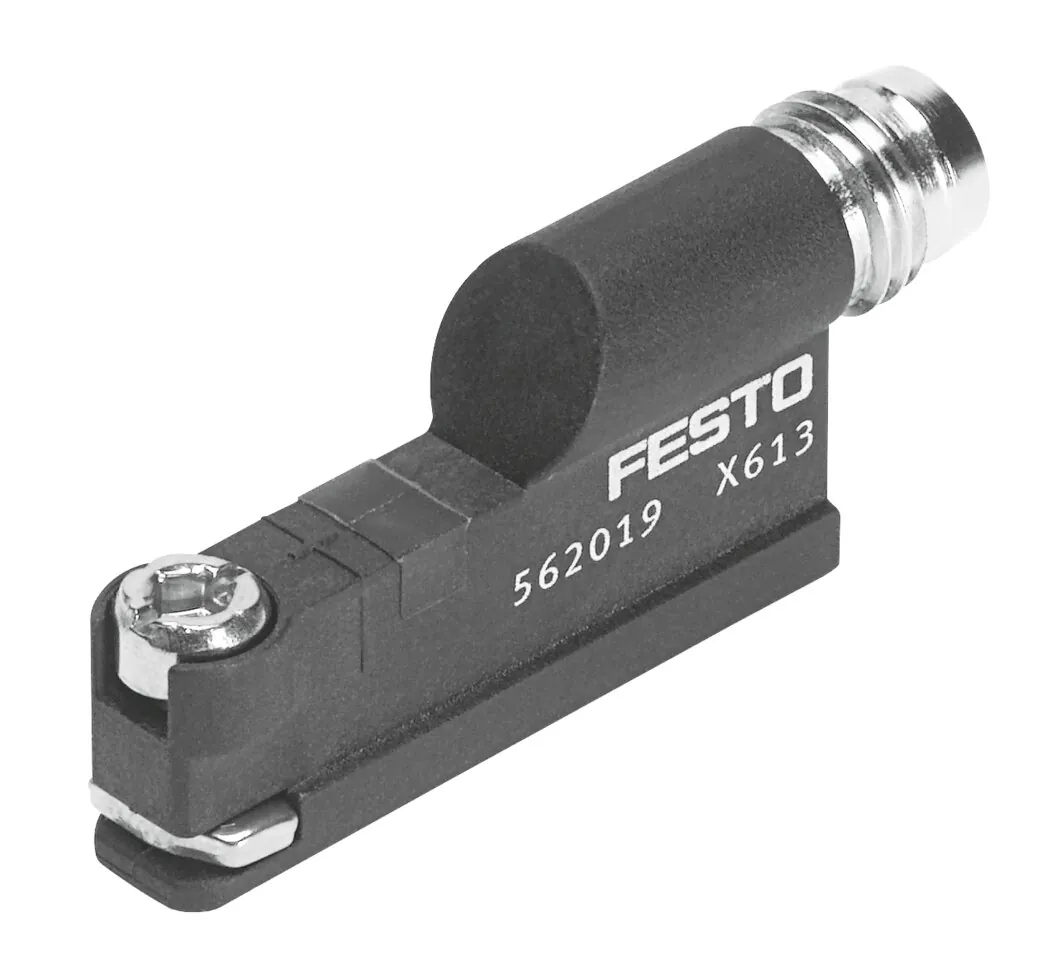

Датчик положения Festo SMT-8-SL-PS-LED-24-B: магнитный, бесконтактный, для Т-паза.

Форма
Для Т-образной щели
Выход переключателя
PNP
Направление выхода
Аксиальный
Принцип измерения
Магниторезистивный
Основан на стандарте
EN 60947-5-2
Масса
4 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Форма

Выход переключателя

Направление выхода

Характеристики

Технические данные SMT-8-SL-PS-LED-24-B

Основные

Форма
Для Т-образной щели
Основан на стандарте
EN 60947-5-2
Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Сертификационный департамент
UL E232949
Измеряемая величина
Позиция
Принцип измерения
Магниторезистивный
Точность повторения
0,2 мм
Выход переключателя
PNP
Функция переключающего элемента
Нормально разомкнутый контакт
Время включения
<= 1 мс
Время выключения
2 … 6 мс
Макс. частота переключения
140 Гц
Макс. выходной ток
100 мА
Макс. характеристика контакта DC
3 Вт
Падение напряжения
<= 2 В
Защита от индуктивной нагрузки
Адаптирован к катушкам MZ-, MY-, ME
Минимальный ток нагрузки
0,1 мА
Остаточный ток
< 0,002 мА
Защита от короткого замыкания
Да
Способность выдерживать перегрузку
Имеется в наличии
Номинальное рабочее напряжение пост. тока
24 В
Диапазон рабочего напряжения DC
10 … 30 В
Остаточная пульсация
10 %
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
M8x1, A-код по EN 61076-2-104
Электрическое подключение 1, количество контактов/проводов
3
Направление выхода
Аксиальный
Тип крепления
Затянутый; устанавливается в паз
Момент затяжки
0,12 … 0,4 Н·м
Макс. момент затяжки
0,4 Н·м
Положение при сборке
Любое
Цвет корпуса
Черный
Рабочий режим дисплея
Жёлтый светодиод
Класс защиты
IP65; IP68

Условия работы

Температура окружающей среды
−20 … 70 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
4,2 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал электрического контакта
Латунь, позолоченная
Материал корпуса
PA

Принадлежности

Что подходит к SMT-8-SL-PS-LED-24-B

По разделу «Принадлежности» каталога Festo — для размера 8.

Крепление11
Прочее1

Документы

Документация

PDFТаблица данных SMT-8-SL-PS-LED-24-BPDF · Festo · на русскомPDFКаталог Festo SMT-8-SLPDF · на английском · Festo, 2026SMTВсе исполнения серии36 позиций, подбор по параметрам

FAQ

Частые вопросы

SMT-8-SL-PS-LED-24-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SMT-8-SL-PS-LED-24-B?

Датчик положения Festo SMT-8-SL-PS-LED-24-B, артикул 562019: форма — для Т-образной щели; выход переключателя — PNP; направление выхода — аксиальный; принцип измерения — магниторезистивный; основан на стандарте — EN 60947-5-2; масса — 4 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SMT-8-SL-PS-LED-24-B?

По таблице данных Festo: температура окружающей среды — −20 … 70 °C; класс защиты — IP65, IP68.

04Из каких материалов изготовлен SMT-8-SL-PS-LED-24-B?

Материал электрического контакта — латунь, позолоченная; материал корпуса — PA. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии SMT, кроме SMT-8-SL-PS-LED-24-B?

В серии «Датчик положения SMT» — 36 позиций. У SMT-8-SL-PS-LED-24-B: форма — для Т-образной щели; выход переключателя — PNP; направление выхода — аксиальный. Другие варианты (форма: для круглой щели) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к SMT-8-SL-PS-LED-24-B?

В блоке «Принадлежности» на этой странице: крепление (11), прочее (1). Например: SMBR-8-8, ASLR-L-423. Подобраны по каталогу Festo для этого размера.

07Есть ли на SMT-8-SL-PS-LED-24-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SMT-8-SL; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит SMT-8-SL-PS-LED-24-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SMT-8-SL-PS-LED-24-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09SMT-8-SL-PS-LED-24-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 562019; ввоз официальный, с грузовой таможенной декларацией.
