FestoДатчик положения

SMTO-4U-NS-K-LED-24

GTIN 4052568117733 Оригинал Festo

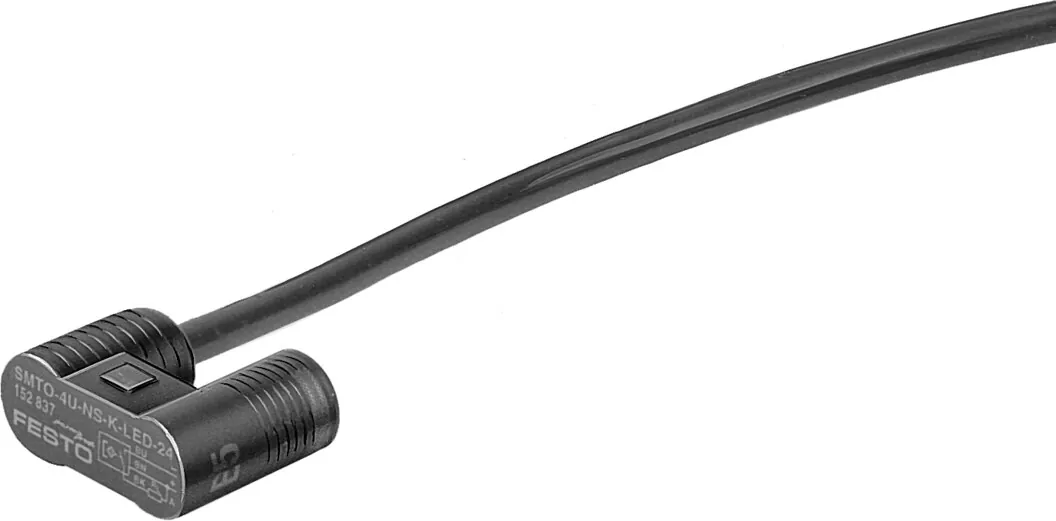

Датчик положения Festo SMTO-4U-NS-K-LED-24: со светодиодом и встроенной схемой защиты, без крепежного комплекта.

Форма
Круглый
Выход переключателя
NPN
Направление выхода
Аксиальный
Принцип измерения
Магнитный, индуктивный
Основан на стандарте
EN 60947-5-2
Масса
70 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Форма

Выход переключателя

Характеристики

Технические данные SMTO-4U-NS-K-LED-24

Основные

Форма
Круглый
Основан на стандарте
EN 60947-5-2
Авторизация
Знак RCM
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Измеряемая величина
Позиция
Принцип измерения
Магнитный, индуктивный
Точность повторения
0,2 мм
Выход переключателя
NPN
Функция переключающего элемента
Нормально разомкнутый контакт
Время включения
<= 5 мс
Время выключения
<= 5 мс
Макс. выходной ток
200 мА
Макс. характеристика контакта DC
6 Вт
Падение напряжения
<= 2 В
Защита от индуктивной нагрузки
Встроенный
Минимальный ток нагрузки
0,1 мА
Остаточный ток
<= 0,01 мА
Защита от короткого замыкания
Пульсирующий
Способность выдерживать перегрузку
Имеется в наличии
Диапазон рабочего напряжения DC
10 … 30 В
Остаточная пульсация
10 %
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение 1, тип подключения
Кабель
Электрическое подключение 1, технология подключения
Открытый конец
Электрическое подключение 1, количество контактов/проводов
3
Направление выхода
Аксиальный
Длина кабеля
2,5 м
Атрибуты кабеля
Стандарт
Цвет оплетки кабеля
Серый
Концы проводов
Гальванизирован
Тип крепления
С принадлежностями
Макс. момент затяжки
0,8 Н·м
Положение при сборке
Любое
Цвет корпуса
Черный
Рабочий режим дисплея
Жёлтый светодиод
Класс защиты
IP67

Условия работы

Температура окружающей среды
−5 … 70 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
70 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал оплетки кабеля
PVC
Материал изоляции
PVC
Материал корпуса
PET

Документы

Документация

PDFТаблица данных SMTO-4U-NS-K-LED-24PDF · Festo · на русскомPDFКаталог Festo SMTO-4UPDF · на английском · Festo, 2026SMTOВсе исполнения серии12 позиций, подбор по параметрам

FAQ

Частые вопросы

SMTO-4U-NS-K-LED-24: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SMTO-4U-NS-K-LED-24?

Датчик положения Festo SMTO-4U-NS-K-LED-24, артикул 152837: форма — круглый; выход переключателя — NPN; направление выхода — аксиальный; принцип измерения — магнитный, индуктивный; основан на стандарте — EN 60947-5-2; масса — 70 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SMTO-4U-NS-K-LED-24?

По таблице данных Festo: температура окружающей среды — −5 … 70 °C; класс защиты — IP67.

04Из каких материалов изготовлен SMTO-4U-NS-K-LED-24?

Материал оплетки кабеля — PVC; материал изоляции — PVC; материал корпуса — PET. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии SMTO, кроме SMTO-4U-NS-K-LED-24?

В серии «Датчик положения SMTO» — 12 позиций. У SMTO-4U-NS-K-LED-24: форма — круглый; выход переключателя — NPN. Другие варианты (форма: блочного проекта) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на SMTO-4U-NS-K-LED-24 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SMTO-4U; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит SMTO-4U-NS-K-LED-24 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SMTO-4U-NS-K-LED-24 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08SMTO-4U-NS-K-LED-24 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 152837; ввоз официальный, с грузовой таможенной декларацией.
