FestoДатчик положения

SMTO-4U-NS-S-LED-24

GTIN 4052568117672 Оригинал Festo

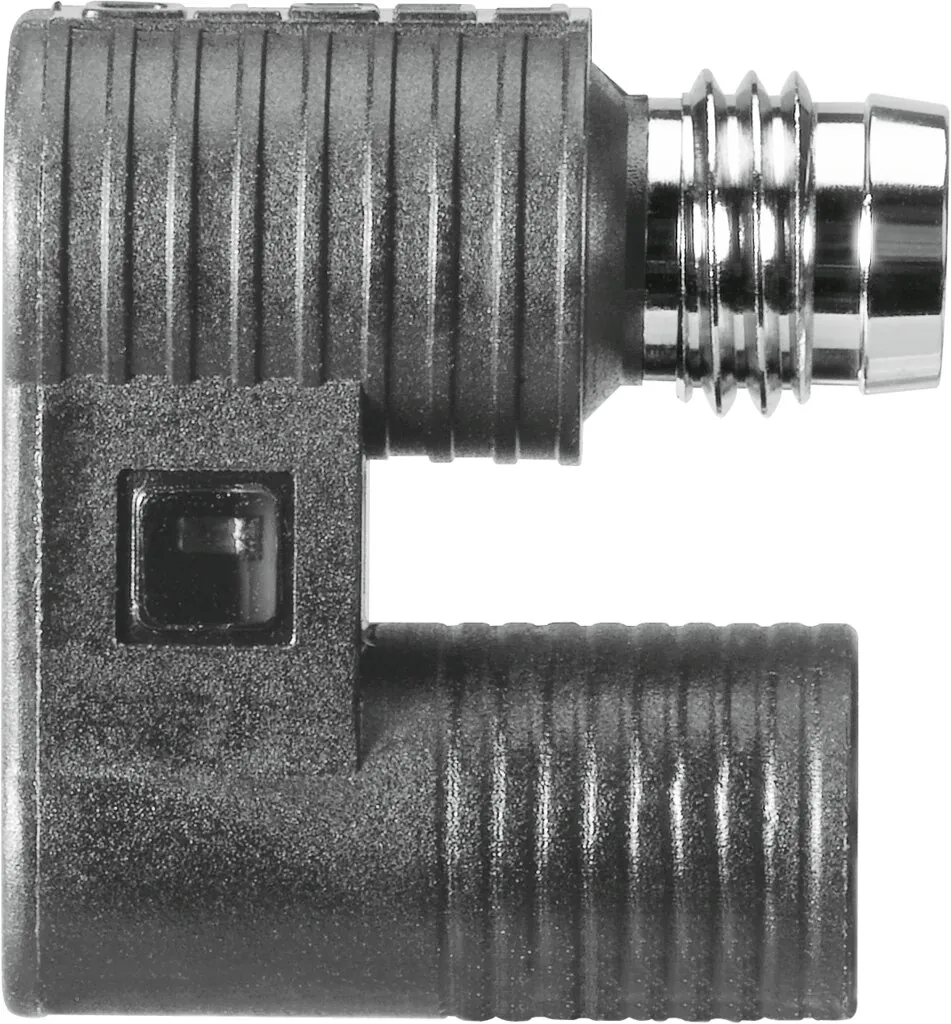

Датчик положения Festo SMTO-4U-NS-S-LED-24: со светодиодом и встроенной схемой защиты, без крепежного комплекта.

Форма
Круглый
Выход переключателя
NPN
Направление выхода
Аксиальный
Принцип измерения
Магнитный, индуктивный
Основан на стандарте
EN 60947-5-2
Масса
6 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Форма

Выход переключателя

Характеристики

Технические данные SMTO-4U-NS-S-LED-24

Основные

Форма
Круглый
Основан на стандарте
EN 60947-5-2
Авторизация
Знак RCM
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Измеряемая величина
Позиция
Принцип измерения
Магнитный, индуктивный
Точность повторения
0,2 мм
Выход переключателя
NPN
Функция переключающего элемента
Нормально разомкнутый контакт
Время включения
0,5 мс
Время выключения
0,5 мс
Макс. выходной ток
200 мА
Макс. характеристика контакта DC
6 Вт
Падение напряжения
<= 2 В
Защита от индуктивной нагрузки
Встроенный
Минимальный ток нагрузки
0,1 мА
Остаточный ток
<= 0,01 мА
Защита от короткого замыкания
Пульсирующий
Способность выдерживать перегрузку
Имеется в наличии
Диапазон рабочего напряжения DC
10 … 30 В
Остаточная пульсация
10 %
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
M8x1, A-код по EN 61076-2-104
Электрическое подключение 1, количество контактов/проводов
3
Электрическое подключение 1, тип монтажа
Фиксация винта
Направление выхода
Аксиальный
Тип крепления
С принадлежностями
Макс. момент затяжки
0,8 Н·м
Положение при сборке
Любое
Цвет корпуса
Черный
Рабочий режим дисплея
Жёлтый светодиод
Класс защиты
IP67

Условия работы

Температура окружающей среды
−25 … 70 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
6 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал электрического контакта
Латунь, позолоченная
Материал корпуса
PA; PET; PUR

Документы

Документация

PDFТаблица данных SMTO-4U-NS-S-LED-24PDF · Festo · на русскомPDFКаталог Festo SMTO-4UPDF · на английском · Festo, 2026SMTOВсе исполнения серии12 позиций, подбор по параметрам

FAQ

Частые вопросы

SMTO-4U-NS-S-LED-24: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SMTO-4U-NS-S-LED-24?

Датчик положения Festo SMTO-4U-NS-S-LED-24, артикул 152743: форма — круглый; выход переключателя — NPN; направление выхода — аксиальный; принцип измерения — магнитный, индуктивный; основан на стандарте — EN 60947-5-2; масса — 6 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SMTO-4U-NS-S-LED-24?

По таблице данных Festo: температура окружающей среды — −25 … 70 °C; класс защиты — IP67.

04Из каких материалов изготовлен SMTO-4U-NS-S-LED-24?

Материал электрического контакта — латунь, позолоченная; материал корпуса — PA, PET, PUR. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии SMTO, кроме SMTO-4U-NS-S-LED-24?

В серии «Датчик положения SMTO» — 12 позиций. У SMTO-4U-NS-S-LED-24: форма — круглый; выход переключателя — NPN. Другие варианты (форма: блочного проекта) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на SMTO-4U-NS-S-LED-24 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SMTO-4U; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит SMTO-4U-NS-S-LED-24 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SMTO-4U-NS-S-LED-24 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08SMTO-4U-NS-S-LED-24 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 152743; ввоз официальный, с грузовой таможенной декларацией.
