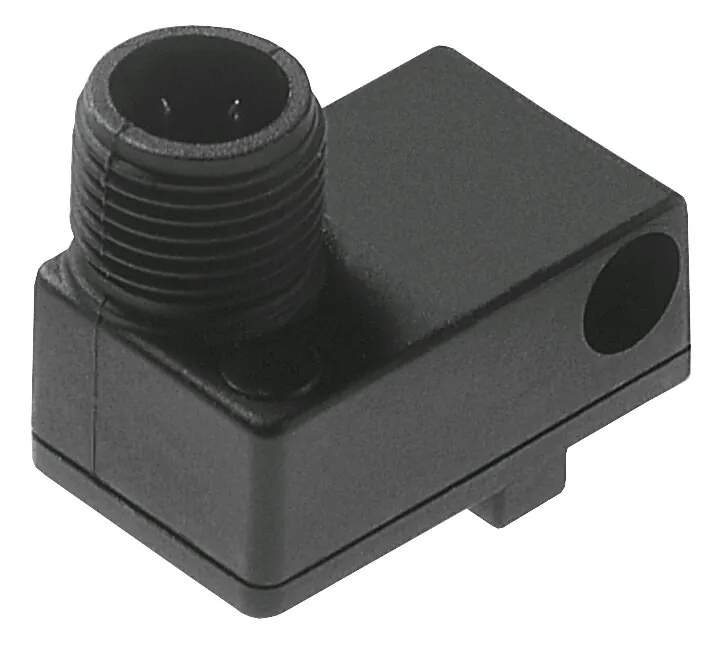

FestoДатчик положения

SMTO-8E-NS-M12-LED-24

GTIN 4052568074524 Оригинал Festo

Датчик положения Festo SMTO-8E-NS-M12-LED-24: электрический, бесконтактный, NPN, для приводов с Т-пазом, без монтажного набора, с разъемом М12. Требуется отдельный монтажный элемент SMB-8E (номер для заказа 178230).

Форма
Для Т-образной щели
Выход переключателя
NPN
Направление выхода
Поперечный
Принцип измерения
Магниторезистивный
Основан на стандарте
EN 60947-5-2
Масса
12 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Выход переключателя

Характеристики

Технические данные SMTO-8E-NS-M12-LED-24

Основные

Форма
Для Т-образной щели
Основан на стандарте
EN 60947-5-2
Авторизация
Знак RCM
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Измеряемая величина
Позиция
Принцип измерения
Магниторезистивный
Точность повторения
0,2 мм
Выход переключателя
NPN
Функция переключающего элемента
Нормально разомкнутый контакт
Время включения
<= 1,3 мс
Время выключения
<= 1,4 мс
Макс. частота переключения
200 Гц
Макс. выходной ток
100 мА
Макс. характеристика контакта DC
2,8 Вт
Падение напряжения
<= 1,8 В
Защита от индуктивной нагрузки
Адаптирован к катушкам MZ-, MY-, ME
Остаточный ток
<= 0,15 мА
Защита от короткого замыкания
Пульсирующий
Способность выдерживать перегрузку
Имеется в наличии
Диапазон рабочего напряжения DC
10 … 30 В
Остаточная пульсация
10 %
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 1, количество контактов/проводов
3
Направление выхода
Поперечный
Макс. момент затяжки разъема
0,5 Н·м
Тип крепления
Фиксатор для Т-образной щели; с принадлежностями; Вставляется в паз сверху
Момент затяжки
0,5 Н·м
Положение при сборке
Любое
Цвет корпуса
Черный
Рабочий режим дисплея
Жёлтый светодиод
Класс защиты
IP65; IP67

Условия работы

Температура окружающей среды
−20 … 60 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
12 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал электрического контакта
Латунь, позолоченная
Материал корпуса
Алюминиевый сплав; TPE-U(PU); Легированная сталь, нержавеющая

Принадлежности

Что подходит к SMTO-8E-NS-M12-LED-24

По разделу «Принадлежности» каталога Festo — для размера 24.

Прочее1
Крепление4

Документы

Документация

PDFТаблица данных SMTO-8E-NS-M12-LED-24PDF · Festo · на русскомPDFКаталог Festo SMTO-8EPDF · на английском · Festo, 2026SMTOВсе исполнения серии12 позиций, подбор по параметрам

FAQ

Частые вопросы

SMTO-8E-NS-M12-LED-24: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SMTO-8E-NS-M12-LED-24?

Датчик положения Festo SMTO-8E-NS-M12-LED-24, артикул 171176: форма — для Т-образной щели; выход переключателя — NPN; направление выхода — поперечный; принцип измерения — магниторезистивный; основан на стандарте — EN 60947-5-2; масса — 12 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SMTO-8E-NS-M12-LED-24?

По таблице данных Festo: температура окружающей среды — −20 … 60 °C; класс защиты — IP65, IP67.

04Из каких материалов изготовлен SMTO-8E-NS-M12-LED-24?

Материал электрического контакта — латунь, позолоченная; материал корпуса — алюминиевый сплав, TPE-U(PU), легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии SMTO, кроме SMTO-8E-NS-M12-LED-24?

В серии «Датчик положения SMTO» — 12 позиций. У SMTO-8E-NS-M12-LED-24: выход переключателя — NPN. Другие варианты (выход переключателя: PNP) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к SMTO-8E-NS-M12-LED-24?

В блоке «Принадлежности» на этой странице: прочее (1), крепление (4). Например: ASLR-L-423, SMB-8E. Подобраны по каталогу Festo для этого размера.

07Есть ли на SMTO-8E-NS-M12-LED-24 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SMTO-8E; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит SMTO-8E-NS-M12-LED-24 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SMTO-8E-NS-M12-LED-24 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09SMTO-8E-NS-M12-LED-24 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 171176; ввоз официальный, с грузовой таможенной декларацией.
