FestoДатчик положения

SMTSO-8E-PS-M12-LED-24

GTIN 4052568150693 Оригинал Festo

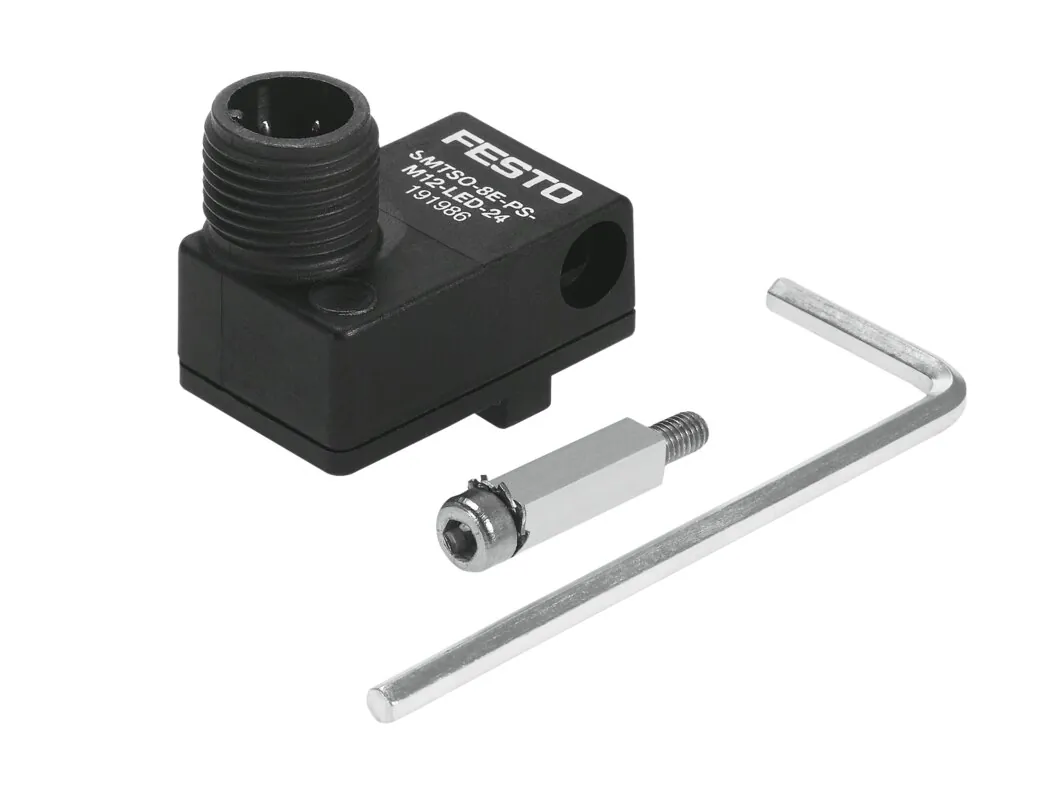

Датчик положения Festo SMTSO-8E-PS-M12-LED-24: электрический, бесконтактный, PNР, для приводов с Т-пазом, без монтажного набора, с разъемом М12, стойкое к полям сварки исполнение. Требуется отдельный монтажный элемент SMB-8E (номер для заказа 178230).

Форма
Для Т-образной щели
Выход переключателя
PNP
Направление выхода
Поперечный
Падение напряжения
<= 3 В
Основан на стандарте
EN 60947-5-2
Масса
19 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Выход переключателя

Характеристики

Технические данные SMTSO-8E-PS-M12-LED-24

Основные

Форма
Для Т-образной щели
Основан на стандарте
EN 60947-5-2
Авторизация
Знак RCM
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Специальные характеристики
Стойкость к полям сварки; Стойкие к брызгам сварки
Измеряемая величина
Позиция
Принцип измерения
Магнитный, индуктивный
Точность повторения
0,2 мм
Выход переключателя
PNP
Характеристика переключения в процессе сварки
Выходной сигнал фиксируется
Функция переключающего элемента
Нормально разомкнутый контакт
Время включения
38 мс
Время выключения
20 мс
Макс. частота переключения
14 Гц
Макс. выходной ток
200 мА
Макс. характеристика контакта DC
6 Вт
Падение напряжения
<= 3 В
Остаточный ток
<= 0,01 мА
Защита от короткого замыкания
Пульсирующий
Способность выдерживать перегрузку
Имеется в наличии
Диапазон рабочего напряжения DC
10 … 30 В
Остаточная пульсация
10 %
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 1, количество контактов/проводов
3
Электрическое подключение 1, тип монтажа
Фиксация винта
Направление выхода
Поперечный
Тип крепления
Фиксатор для Т-образной щели; Вставляется в паз сверху
Положение при сборке
Любое
Цвет корпуса
Черный
Рабочий режим дисплея
Жёлтый светодиод
Класс защиты
IP65; IP67
Стойкость к магнитным полям
45 — 65 Гц; Магнитные поля переменного тока

Условия работы

Температура окружающей среды
−25 … 70 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
19 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал электрического контакта
Латунь, позолоченная
Материал корпуса
Алюминиевый сплав; PA; TPE-U(PU); Легированная сталь, нержавеющая

Принадлежности

Что подходит к SMTSO-8E-PS-M12-LED-24

По разделу «Принадлежности» каталога Festo — для размера 24.

Прочее1
Крепление4

Документы

Документация

PDFТаблица данных SMTSO-8E-PS-M12-LED-24PDF · Festo · на русскомPDFКаталог Festo SMTSO-8EPDF · на английском · Festo, 2026SMTSOВсе исполнения серии3 позиции, подбор по параметрам

FAQ

Частые вопросы

SMTSO-8E-PS-M12-LED-24: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SMTSO-8E-PS-M12-LED-24?

Датчик положения Festo SMTSO-8E-PS-M12-LED-24, артикул 191986: форма — для Т-образной щели; выход переключателя — PNP; направление выхода — поперечный; падение напряжения — <= 3 В; основан на стандарте — EN 60947-5-2; масса — 19 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SMTSO-8E-PS-M12-LED-24?

По таблице данных Festo: температура окружающей среды — −25 … 70 °C; класс защиты — IP65, IP67.

04Из каких материалов изготовлен SMTSO-8E-PS-M12-LED-24?

Материал электрического контакта — латунь, позолоченная; материал корпуса — алюминиевый сплав, PA, TPE-U(PU), легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии SMTSO, кроме SMTSO-8E-PS-M12-LED-24?

В серии «Датчик положения SMTSO» — 3 позиции. У SMTSO-8E-PS-M12-LED-24: выход переключателя — PNP. Другие варианты (выход переключателя: NPN) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к SMTSO-8E-PS-M12-LED-24?

В блоке «Принадлежности» на этой странице: прочее (1), крепление (4). Например: ASLR-L-423, SMB-8E. Подобраны по каталогу Festo для этого размера.

07Есть ли на SMTSO-8E-PS-M12-LED-24 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SMTSO-8E; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит SMTSO-8E-PS-M12-LED-24 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SMTSO-8E-PS-M12-LED-24 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09SMTSO-8E-PS-M12-LED-24 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 191986; ввоз официальный, с грузовой таможенной декларацией.
