FestoДатчик положения оптический

SOE4-FO-L-HF2-1N-K

GTIN 4052568194529 Оригинал Festo

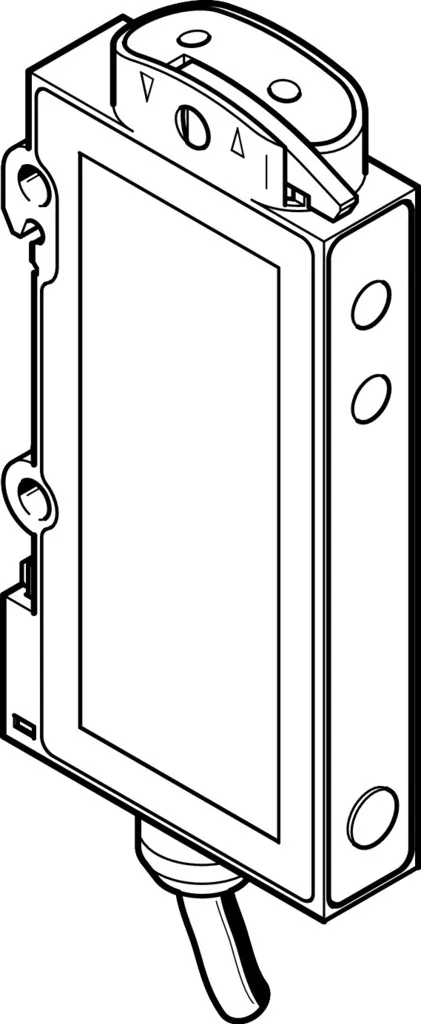

Датчик положения оптический Festo SOE4-FO-L-HF2-1N-K: идеально для определения небольших деталей независимо от материала.

Электрическое подключение
4-жильный; Кабель
Выход переключателя
NPN
Дисплей
LED
Форма
Блочного проекта
Соответствует стандарту
EN 60947-5-2
Масса
58 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Выход переключателя

Характеристики

Технические данные SOE4-FO-L-HF2-1N-K

Основные

Форма
Блочного проекта
Соответствует стандарту
EN 60947-5-2
Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Измеряемая величина
Позиция
Принцип измерения
Оптоэлектронный
Метод измерения
Оптоволоконный блок
Тип освещения
Красный
Взаимное влияние
Защищенный; До четырех устройств, смонтированных прямо одно за другим
Выход переключателя
NPN
Функция переключающего элемента
Переключаемый
Макс. частота переключения
1500 Гц
Макс. выходной ток
100 мА
Падение напряжения
<= 2,4 В
Функция таймера
1 — 2000 мс
Защита от короткого замыкания
Пульсирующий
Диапазон рабочего напряжения DC
10 … 30 В
Остаточная пульсация
10 %
Холостой ток
<= 25 мА
Защищен от смены полярности
Для подключения всех рабочих напряжений
Электрическое подключение
4-жильный; Кабель
Длина кабеля
2 м
Тип крепления
Со сквозным отверстием; с верхней рейкой
Положение при сборке
Любое
Дисплей
LED
Рабочий режим дисплея
Жёлтый светодиод
Резервный рабочий дисплей
Зеленый светодиод
Опции настройки
Обучение (Teach-In); Самообучение через электрическое подключение
Класс защиты
IP64
Напряжение изоляции
50 В

Условия работы

Температура окружающей среды
−5 … 60 °C
Классификация сопротивления коррозии CRC
4 — Очень высокая стойкост ьк коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
58 г

Материалы

Материал оплетки кабеля
TPE-U(PUR)
Материал корпуса
ABS

Принадлежности

Что подходит к SOE4-FO-L-HF2-1N-K

По разделу «Принадлежности» каталога Festo — для размера 4.

Плиты и коллекторы1
Крепление2
Датчики и кабели12

Документы

Документация

PDFТаблица данных SOE4-FO-L-HF2-1N-KPDF · Festo · на русскомPDFКаталог Festo SOE-4PDF · на английском · Festo, 2026SOE4Все исполнения серии7 позиций, подбор по параметрам

FAQ

Частые вопросы

SOE4-FO-L-HF2-1N-K: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SOE4-FO-L-HF2-1N-K?

Датчик положения оптический Festo SOE4-FO-L-HF2-1N-K, артикул 552797: электрическое подключение — 4-жильный, кабель; выход переключателя — NPN; дисплей — LED; форма — блочного проекта; соответствует стандарту — EN 60947-5-2; масса — 58 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SOE4-FO-L-HF2-1N-K?

По таблице данных Festo: температура окружающей среды — −5 … 60 °C; класс защиты — IP64.

04Из каких материалов изготовлен SOE4-FO-L-HF2-1N-K?

Материал оплетки кабеля — TPE-U(PUR); материал корпуса — ABS. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии SOE4, кроме SOE4-FO-L-HF2-1N-K?

В серии «Датчик положения оптический SOE4» — 7 позиций. У SOE4-FO-L-HF2-1N-K: выход переключателя — NPN. Другие варианты (выход переключателя: PNP) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к SOE4-FO-L-HF2-1N-K?

В блоке «Принадлежности» на этой странице: плиты и коллекторы (1), крепление (2), датчики и кабели (12). Например: SXE3-W, SASA-L1-10, SASF-L1-LA-M2. Подобраны по каталогу Festo для этого размера.

07Есть ли на SOE4-FO-L-HF2-1N-K документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SOE-4; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит SOE4-FO-L-HF2-1N-K и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SOE4-FO-L-HF2-1N-K в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09SOE4-FO-L-HF2-1N-K — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 552797; ввоз официальный, с грузовой таможенной декларацией.
