FestoДатчик положения оптический ретро-отражательный

SOEG-RSP-M12-PS-S-2L

GTIN 4052568173951 Оригинал Festo

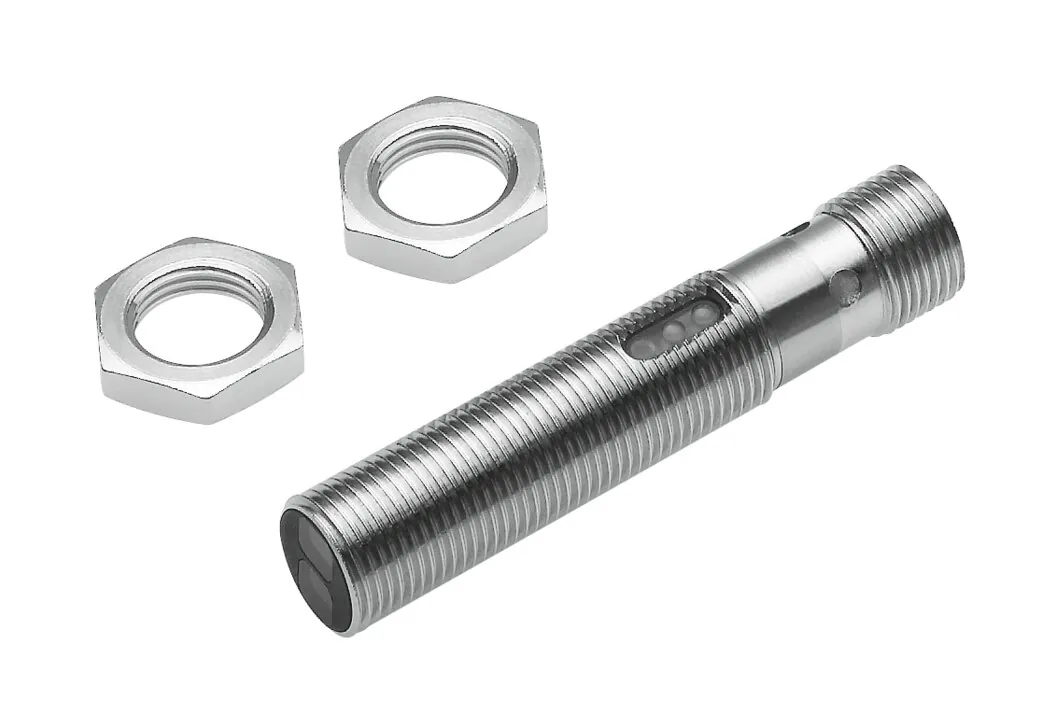

Датчик положения оптический ретро-отражательный Festo SOEG-RSP-M12-PS-S-2L: с поляризованным светом, круглая конструкция.

Размер
M12x1
Электрическое подключение
3-пин; M12x1; Разъем
Выход переключателя
PNP
Рабочий диапазон
1500 мм
Форма
Круглый
Масса
20 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Электрическое подключение

Выход переключателя

Обозначение

Что означает SOEG-RSP-M12-PS-S-2L

  1. SOEGСерия

    Датчик положения оптический ретро-отражательный

  2. RSPФункция датчика

    Датчик с отражением от рефлектора

  3. M12Исполнение

    Круглый, M12

  4. PSДискретный выход

    3-проводный PNP, нормально разомкнутый

  5. SЭлектрическое подключение

    Вилка

  6. 2LИндикация

    2 светодиода

Характеристики

Технические данные SOEG-RSP-M12-PS-S-2L

Основные

Форма
Круглый
Соответствует стандарту
EN 60947-5-2
Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Измеряемая величина
Позиция
Принцип измерения
Оптоэлектронный
Метод измерения
Отражательный датчик
Тип освещения
Красный, поляризованный
Рабочий диапазон
1500 мм
Выход переключателя
PNP
Функция переключающего элемента
Темное переключение
Макс. частота переключения
1000 Гц
Макс. выходной ток
200 мА
Падение напряжения
<= 2 В
Защита от короткого замыкания
Пульсирующий
Диапазон рабочего напряжения DC
10 … 36 В
Остаточная пульсация
20 %
Холостой ток
15 мА
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение
3-пин; M12x1; Разъем
Размер
M12x1
Тип крепления
С контргайкой
Момент затяжки
10 Н·м
Рабочий режим дисплея
Жёлтый светодиод
Резервный рабочий дисплей
Зеленый светодиод
Класс защиты
IP65; IP67

Условия работы

Температура окружающей среды
−5 … 55 °C
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
20 г

Материалы

Материал корпуса
Латунь; Хромирование
Материал накидной гайки
Латунь; Хромирование

Принадлежности

Что подходит к SOEG-RSP-M12-PS-S-2L

По разделу «Принадлежности» каталога Festo этой серии.

Крепление3

Документы

Документация

PDFТаблица данных SOEG-RSP-M12-PS-S-2LPDF · Festo · на русскомPDFКаталог Festo SOEG-RPDF · на английском · Festo, 2026SOEG-RSPВсе исполнения серии12 позиций, подбор по параметрам

FAQ

Частые вопросы

SOEG-RSP-M12-PS-S-2L: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SOEG-RSP-M12-PS-S-2L?

Датчик положения оптический ретро-отражательный Festo SOEG-RSP-M12-PS-S-2L, артикул 537684: размер — M12x1; электрическое подключение — 3-пин, M12x1, разъем; выход переключателя — PNP; рабочий диапазон — 1500 мм; форма — круглый; масса — 20 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SOEG-RSP-M12-PS-S-2L?

По таблице данных Festo: температура окружающей среды — −5 … 55 °C; класс защиты — IP65, IP67.

04Из каких материалов изготовлен SOEG-RSP-M12-PS-S-2L?

Материал корпуса — латунь, хромирование; материал накидной гайки — латунь, хромирование. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SOEG-RSP-M12-PS-S-2L?

SOEG — датчик положения оптический ретро-отражательный; RSP — функция датчика: датчик с отражением от рефлектора; M12 — исполнение: круглый, M12; PS — дискретный выход: 3-проводный PNP, нормально разомкнутый; S — электрическое подключение: вилка; 2L — индикация: 2 светодиода.

06Какие исполнения есть в серии SOEG-RSP, кроме SOEG-RSP-M12-PS-S-2L?

В серии «Датчик положения оптический ретро-отражательный SOEG-RSP» — 12 позиций. У SOEG-RSP-M12-PS-S-2L: электрическое подключение — 3-пин, M12x1, разъем; выход переключателя — PNP. Другие варианты (электрическое подключение: 3-жильный, кабель) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SOEG-RSP-M12-PS-S-2L?

В блоке «Принадлежности» на этой странице: крепление (3). Например: SIEZ-NB-12. Подобраны по каталогу Festo для этого размера.

08Есть ли на SOEG-RSP-M12-PS-S-2L документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SOEG-R; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SOEG-RSP-M12-PS-S-2L и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SOEG-RSP-M12-PS-S-2L в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SOEG-RSP-M12-PS-S-2L — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 537684; ввоз официальный, с грузовой таможенной декларацией.
