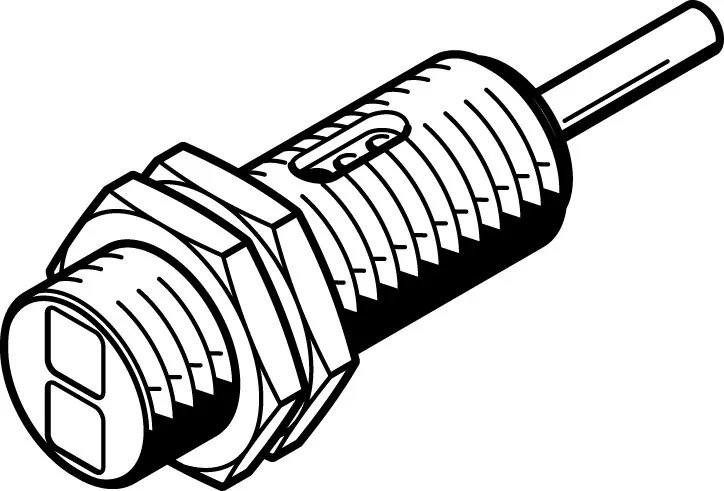

FestoДатчик положения оптический диффузионный

SOEG-RT-M18-NA-K-2L

GTIN 4052568189259 Оригинал Festo

Датчик положения оптический диффузионный Festo SOEG-RT-M18-NA-K-2L: круглая конструкция.

Размер
M18
Электрическое подключение
4-жильный; Кабель
Выход переключателя
NPN
Верхний предел диапазона настройки
600 мм
Форма
Круглый
Масса
121 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Электрическое подключение

Выход переключателя

Обозначение

Что означает SOEG-RT-M18-NA-K-2L

  1. SOEGСерия

    Датчик положения оптический диффузионный

  2. RTФункция датчика

    Диффузный датчик

  3. M18Исполнение

    Круглый, M18, луч вдоль оси

  4. NAДискретный выход

    NPN, антивалентные выходы

  5. KЭлектрическое подключение

    Кабель

  6. 2LИндикация

    2 светодиода

Характеристики

Технические данные SOEG-RT-M18-NA-K-2L

Основные

Форма
Круглый
Соответствует стандарту
EN 60947-5-2
Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Измеряемая величина
Позиция
Принцип измерения
Оптоэлектронный
Метод измерения
Датчик рассеивания
Тип освещения
Красный
Рабочий диапазон
40 … 600 мм
Выход переключателя
NPN
Функция переключающего элемента
Антивалентный
Гистерезис
<= 60 мм
Макс. частота переключения
1000 Гц
Макс. выходной ток
200 мА
Падение напряжения
2 В
Защита от короткого замыкания
Пульсирующий
Диапазон рабочего напряжения DC
10 … 36 В
Остаточная пульсация
20 %
Холостой ток
20 мА
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение
4-жильный; Кабель
Длина кабеля
2,5 м
Размер
M18
Тип крепления
С контргайкой
Момент затяжки
20 Н·м
Положение при сборке
Любое
Рабочий режим дисплея
Жёлтый светодиод
Резервный рабочий дисплей
Зеленый светодиод
Опции настройки
Потенциометр
Нижний предел диапазона уставки
40 мм
Верхний предел диапазона настройки
600 мм
Класс защиты
IP65; IP67

Условия работы

Температура окружающей среды
−5 … 55 °C
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
121 г

Материалы

Материал оплетки кабеля
TPE-U(PUR)
Материал изоляции
PVC
Материал корпуса
Латунь; Хромирование

Принадлежности

Что подходит к SOEG-RT-M18-NA-K-2L

По разделу «Принадлежности» каталога Festo этой серии.

Крепление3

Документы

Документация

PDFТаблица данных SOEG-RT-M18-NA-K-2LPDF · Festo · на русскомPDFКаталог Festo SOEG-RPDF · на английском · Festo, 2026SOEG-RTВсе исполнения серии12 позиций, подбор по параметрам

FAQ

Частые вопросы

SOEG-RT-M18-NA-K-2L: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SOEG-RT-M18-NA-K-2L?

Датчик положения оптический диффузионный Festo SOEG-RT-M18-NA-K-2L, артикул 547910: размер — M18; электрическое подключение — 4-жильный, кабель; выход переключателя — NPN; верхний предел диапазона настройки — 600 мм; форма — круглый; масса — 121 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SOEG-RT-M18-NA-K-2L?

По таблице данных Festo: температура окружающей среды — −5 … 55 °C; класс защиты — IP65, IP67.

04Из каких материалов изготовлен SOEG-RT-M18-NA-K-2L?

Материал оплетки кабеля — TPE-U(PUR); материал изоляции — PVC; материал корпуса — латунь, хромирование. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SOEG-RT-M18-NA-K-2L?

SOEG — датчик положения оптический диффузионный; RT — функция датчика: диффузный датчик; M18 — исполнение: круглый, M18, луч вдоль оси; NA — дискретный выход: NPN, антивалентные выходы; K — электрическое подключение: кабель; 2L — индикация: 2 светодиода.

06Какие исполнения есть в серии SOEG-RT, кроме SOEG-RT-M18-NA-K-2L?

В серии «Датчик положения оптический диффузионный SOEG-RT» — 12 позиций. У SOEG-RT-M18-NA-K-2L: электрическое подключение — 4-жильный, кабель; выход переключателя — NPN. Другие варианты (электрическое подключение: 4-пин, M12x1, разъем) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SOEG-RT-M18-NA-K-2L?

В блоке «Принадлежности» на этой странице: крепление (3). Например: SIEZ-NB-12. Подобраны по каталогу Festo для этого размера.

08Есть ли на SOEG-RT-M18-NA-K-2L документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SOEG-R; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SOEG-RT-M18-NA-K-2L и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SOEG-RT-M18-NA-K-2L в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SOEG-RT-M18-NA-K-2L — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 547910; ввоз официальный, с грузовой таможенной декларацией.
