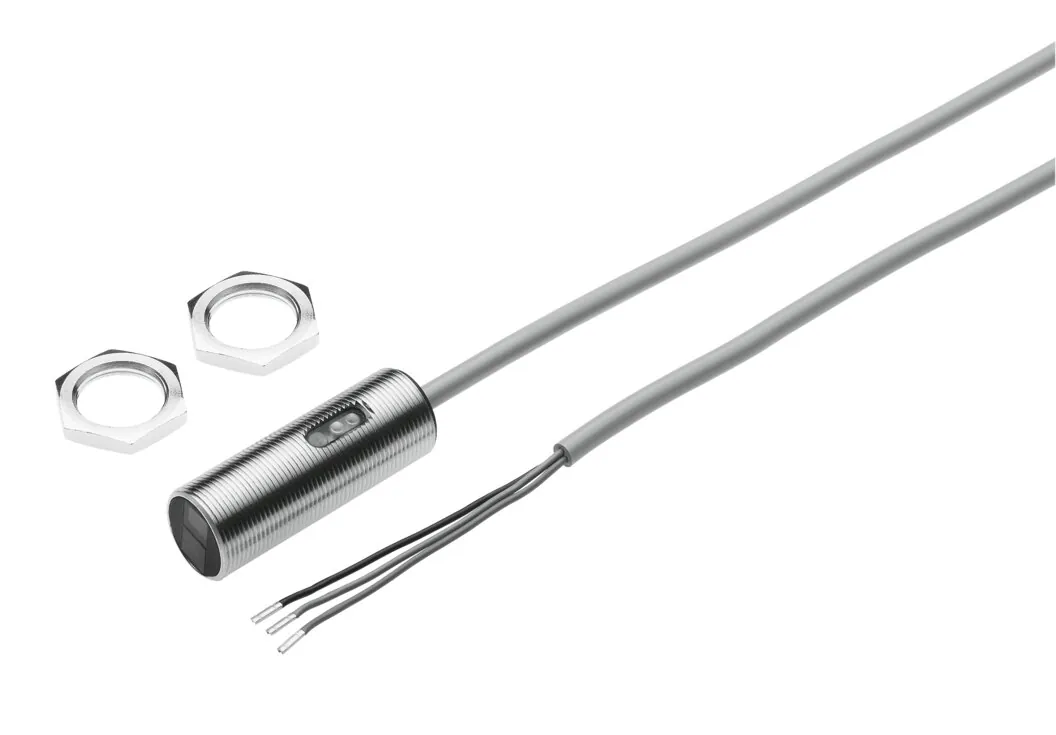

FestoДатчик положения оптический диффузионный

SOEG-RTH-M18-NS-K-2L

GTIN 4052568174040 Оригинал Festo

Датчик положения оптический диффузионный Festo SOEG-RTH-M18-NS-K-2L: с подавлением фона, круглая конструкция.

Электрическое подключение
3-жильный; Кабель
Выход переключателя
NPN
Форма
Круглый
Соответствует стандарту
EN 60947-5-2
Авторизация
Знак RCM; c UL us — Listed (OL)
Масса
121 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Электрическое подключение

Выход переключателя

Обозначение

Что означает SOEG-RTH-M18-NS-K-2L

  1. SOEGСерия

    Датчик положения оптический диффузионный

  2. RTHФункция датчика

    Диффузный датчик с подавлением фона

  3. M18Исполнение

    Круглый, M18, луч вдоль оси

  4. NSДискретный выход

    3-проводный NPN, нормально разомкнутый

  5. KЭлектрическое подключение

    Кабель

  6. 2LИндикация

    2 светодиода

Характеристики

Технические данные SOEG-RTH-M18-NS-K-2L

Основные

Форма
Круглый
Соответствует стандарту
EN 60947-5-2
Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Измеряемая величина
Позиция
Принцип измерения
Оптоэлектронный
Метод измерения
Датчик рассеивания с подавлением фона
Тип освещения
Красный
Рабочий диапазон
10 … 120 мм
Выход переключателя
NPN
Функция переключающего элемента
Световое переключение
Макс. частота переключения
500 Гц
Макс. выходной ток
200 мА
Падение напряжения
<= 2 В
Защита от короткого замыкания
Пульсирующий
Диапазон рабочего напряжения DC
10 … 36 В
Остаточная пульсация
20 %
Холостой ток
25 мА
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение
3-жильный; Кабель
Длина кабеля
2,5 м
Размер
M18x1
Тип крепления
С контргайкой
Момент затяжки
20 Н·м
Рабочий режим дисплея
Жёлтый светодиод
Резервный рабочий дисплей
Зеленый светодиод
Опции настройки
Потенциометр
Нижний предел диапазона уставки
10 мм
Верхний предел диапазона настройки
120 мм
Класс защиты
IP65; IP67

Условия работы

Температура окружающей среды
−5 … 55 °C
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
121 г

Материалы

Материал оплетки кабеля
TPE-U(PUR)
Материал корпуса
Латунь; Хромирование
Материал накидной гайки
Латунь; Хромирование

Принадлежности

Что подходит к SOEG-RTH-M18-NS-K-2L

По разделу «Принадлежности» каталога Festo этой серии.

Крепление3

Документы

Документация

PDFТаблица данных SOEG-RTH-M18-NS-K-2LPDF · Festo · на русскомPDFКаталог Festo SOEG-RPDF · на английском · Festo, 2026SOEG-RTHВсе исполнения серии7 позиций, подбор по параметрам

FAQ

Частые вопросы

SOEG-RTH-M18-NS-K-2L: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SOEG-RTH-M18-NS-K-2L?

Датчик положения оптический диффузионный Festo SOEG-RTH-M18-NS-K-2L, артикул 537705: электрическое подключение — 3-жильный, кабель; выход переключателя — NPN; форма — круглый; соответствует стандарту — EN 60947-5-2; авторизация — знак RCM, c UL us — Listed (OL); масса — 121 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SOEG-RTH-M18-NS-K-2L?

По таблице данных Festo: температура окружающей среды — −5 … 55 °C; класс защиты — IP65, IP67.

04Из каких материалов изготовлен SOEG-RTH-M18-NS-K-2L?

Материал оплетки кабеля — TPE-U(PUR); материал корпуса — латунь, хромирование; материал накидной гайки — латунь, хромирование. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SOEG-RTH-M18-NS-K-2L?

SOEG — датчик положения оптический диффузионный; RTH — функция датчика: диффузный датчик с подавлением фона; M18 — исполнение: круглый, M18, луч вдоль оси; NS — дискретный выход: 3-проводный NPN, нормально разомкнутый; K — электрическое подключение: кабель; 2L — индикация: 2 светодиода.

06Какие исполнения есть в серии SOEG-RTH, кроме SOEG-RTH-M18-NS-K-2L?

В серии «Датчик положения оптический диффузионный SOEG-RTH» — 7 позиций. У SOEG-RTH-M18-NS-K-2L: электрическое подключение — 3-жильный, кабель; выход переключателя — NPN. Другие варианты (электрическое подключение: 3-пин, M12x1, разъем) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SOEG-RTH-M18-NS-K-2L?

В блоке «Принадлежности» на этой странице: крепление (3). Например: SIEZ-NB-12. Подобраны по каталогу Festo для этого размера.

08Есть ли на SOEG-RTH-M18-NS-K-2L документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SOEG-R; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SOEG-RTH-M18-NS-K-2L и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SOEG-RTH-M18-NS-K-2L в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SOEG-RTH-M18-NS-K-2L — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 537705; ввоз официальный, с грузовой таможенной декларацией.
