FestoДатчик положения оптический диффузионный

SOEG-RTH-M18W-NS-K-2L

GTIN 4052568174057 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2024 года. Подберём замену

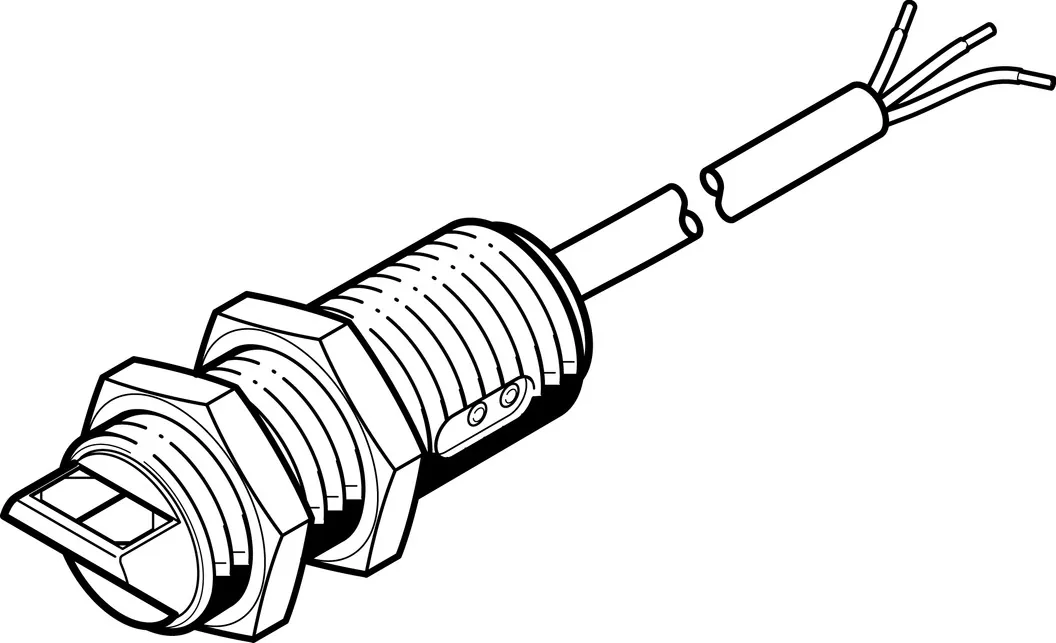

Датчик положения оптический диффузионный Festo SOEG-RTH-M18W-NS-K-2L: с подавлением фона, круглая конструкция, луч под углом 90° Для поиска альтернативных продуктов используйте Support Portal.

Электрическое подключение
3-жильный; Кабель
Выход переключателя
NPN
Форма
Круглый
Соответствует стандарту
EN 60947-5-2
Авторизация
Знак RCM; c UL us — Listed (OL)
Масса
124 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Электрическое подключение

Выход переключателя

Характеристики

Технические данные SOEG-RTH-M18W-NS-K-2L

Основные

Форма
Круглый
Соответствует стандарту
EN 60947-5-2
Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Измеряемая величина
Позиция
Принцип измерения
Оптоэлектронный
Метод измерения
Датчик рассеивания с подавлением фона
Тип освещения
Красный
Рабочий диапазон
10 … 120 мм
Выход переключателя
NPN
Функция переключающего элемента
Световое переключение
Макс. частота переключения
500 Гц
Макс. выходной ток
200 мА
Падение напряжения
<= 2 В
Защита от короткого замыкания
Пульсирующий
Диапазон рабочего напряжения DC
10 … 36 В
Остаточная пульсация
20 %
Холостой ток
25 мА
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение
3-жильный; Кабель
Длина кабеля
2,5 м
Размер
M18x1
Тип крепления
С контргайкой
Момент затяжки
20 Н·м
Рабочий режим дисплея
Жёлтый светодиод
Резервный рабочий дисплей
Зеленый светодиод
Опции настройки
Потенциометр
Нижний предел диапазона уставки
10 мм
Верхний предел диапазона настройки
120 мм
Класс защиты
IP65; IP67

Условия работы

Температура окружающей среды
−5 … 55 °C
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
124 г

Материалы

Материал оплетки кабеля
TPE-U(PUR)
Материал корпуса
Латунь; Хромирование
Материал накидной гайки
Латунь; Хромирование

Документы

Документация

PDFТаблица данных SOEG-RTH-M18W-NS-K-2LPDF · Festo · на русскомSOEG-RTHВсе исполнения серии7 позиций, подбор по параметрам

FAQ

Частые вопросы

SOEG-RTH-M18W-NS-K-2L: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SOEG-RTH-M18W-NS-K-2L?

Датчик положения оптический диффузионный Festo SOEG-RTH-M18W-NS-K-2L, артикул 537706: электрическое подключение — 3-жильный, кабель; выход переключателя — NPN; форма — круглый; соответствует стандарту — EN 60947-5-2; авторизация — знак RCM, c UL us — Listed (OL); масса — 124 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SOEG-RTH-M18W-NS-K-2L?

По таблице данных Festo: температура окружающей среды — −5 … 55 °C; класс защиты — IP65, IP67.

04Из каких материалов изготовлен SOEG-RTH-M18W-NS-K-2L?

Материал оплетки кабеля — TPE-U(PUR); материал корпуса — латунь, хромирование; материал накидной гайки — латунь, хромирование. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии SOEG-RTH, кроме SOEG-RTH-M18W-NS-K-2L?

В серии «Датчик положения оптический диффузионный SOEG-RTH» — 7 позиций. У SOEG-RTH-M18W-NS-K-2L: электрическое подключение — 3-жильный, кабель; выход переключателя — NPN. Другие варианты (электрическое подключение: 3-пин, M12x1, разъем) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на SOEG-RTH-M18W-NS-K-2L документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит SOEG-RTH-M18W-NS-K-2L и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SOEG-RTH-M18W-NS-K-2L в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08SOEG-RTH-M18W-NS-K-2L — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 537706; ввоз официальный, с грузовой таможенной декларацией.

09Чем заменить SOEG-RTH-M18W-NS-K-2L?

Производитель снял SOEG-RTH-M18W-NS-K-2L с производства: по данным Festo позиция была доступна до 2024 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
