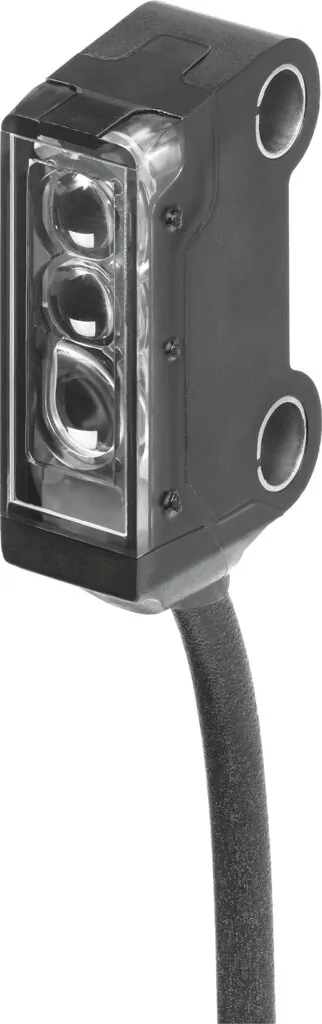

FestoДатчик положения оптический диффузионный

SOOD-BS-R-PN-50

GTIN 4052568446260 Оригинал Festo

Датчик положения оптический диффузионный Festo SOOD-BS-R-PN-50: 10 %; красный; LED; PNP, срабатывание на свет; NPN, срабатывание на затемнение; датчик рассеивания с подавлением фона.

Остаточная пульсация
10 %
Тип освещения
Красный; LED
Форма
Блочного проекта
Соответствует стандарту
EN 60947-5-2
Сертификационный департамент
UL E232949
Масса
10 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Тип освещения

Обозначение

Что означает SOOD-BS-R-PN-50

  1. SOODСерия

    Датчик положения оптический диффузионный

  2. BSФункция датчика

    Диффузный датчик с подавлением фона

  3. RТип излучения

    Красный

  4. PNЭлектрический выход 1

    PNP или NPN

  5. 50Рабочий диапазон

    50 мм

Характеристики

Технические данные SOOD-BS-R-PN-50

Основные

Форма
Блочного проекта
Соответствует стандарту
EN 60947-5-2
Авторизация
Знак RCM; c UL us — Recognized (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Сертификационный департамент
UL E232949
Принцип измерения
Оптоэлектронный
Метод измерения
Датчик рассеивания с подавлением фона
Тип освещения
Красный; LED
Макс. диаметр пятна
3.5 мм at a sensing range of 50 мм
Минимальный диаметр объекта
3,5 мм
Рабочий диапазон
3 … 50 мм
Макс. разница «чёрное — белое»
15 %
Выход переключателя
Push-pull
Функция переключающего элемента
PNP, срабатывание на свет; NPN, срабатывание на затемнение
Гистерезис
0,5 мм
Макс. частота переключения
800 Гц
Макс. выходной ток
50 мА
Падение напряжения
0 … 1,5 В
Защита от короткого замыкания
Пульсирующий
Диапазон рабочего напряжения DC
10 … 30 В
Остаточная пульсация
10 %
Холостой ток
10 мА
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение 1, тип подключения
Кабель с разъемом
Электрическое подключение 1, технология подключения
M8x1, A-код по EN 61076-2-104
Электрическое подключение 1, количество контактов/проводов
3
Электрическое подключение 1, тип монтажа
Фиксация винта
Длина кабеля
150 мм
Атрибуты кабеля
Стандарт
Тип крепления
Со сквозным отверстием
Момент затяжки
0,5 Н·м
Положение при сборке
Любое
Режим готовности дисплея
Зеленый светодиод
Рабочий режим дисплея
Жёлтый светодиод
Класс защиты
IP65; IP67
Напряжение изоляции
500 В
Импульсная мощность
1 кВ
Степень загрязнения
3

Условия работы

Температура окружающей среды
−25 … 60 °C
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
10 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал ссылки
Standard white 90%, 100x100 мм
Материал электрического контакта
Латунь, позолоченная
Материал оплетки кабеля
TPE-U(PUR)
Материал корпуса
ABS; PC; TPE-U(PU)

Принадлежности

Что подходит к SOOD-BS-R-PN-50

По разделу «Принадлежности» каталога Festo — для размера 50.

Датчики и кабели8

Крепление4

Документы

Документация

PDFТаблица данных SOOD-BS-R-PN-50PDF · Festo · на русскомPDFКаталог Festo SOODPDF · на английском · Festo, 2026SOODВсе исполнения серии10 позиций, подбор по параметрам

FAQ

Частые вопросы

SOOD-BS-R-PN-50: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SOOD-BS-R-PN-50?

Датчик положения оптический диффузионный Festo SOOD-BS-R-PN-50, артикул 8075654: остаточная пульсация — 10 %; тип освещения — красный, LED; форма — блочного проекта; соответствует стандарту — EN 60947-5-2; сертификационный департамент — UL E232949; масса — 10 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SOOD-BS-R-PN-50?

По таблице данных Festo: температура окружающей среды — −25 … 60 °C; класс защиты — IP65, IP67.

04Из каких материалов изготовлен SOOD-BS-R-PN-50?

Материал ссылки — Standard white 90%, 100x100 мм; материал электрического контакта — латунь, позолоченная; материал оплетки кабеля — TPE-U(PUR); материал корпуса — ABS, PC, TPE-U(PU). Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SOOD-BS-R-PN-50?

SOOD — датчик положения оптический диффузионный; BS — функция датчика: диффузный датчик с подавлением фона; R — тип излучения: красный; PN — электрический выход 1: PNP или NPN; 50 — рабочий диапазон: 50 мм.

06Какие исполнения есть в серии SOOD, кроме SOOD-BS-R-PN-50?

В серии «Датчик положения оптический диффузионный SOOD» — 10 позиций. У SOOD-BS-R-PN-50: тип освещения — красный, LED. Другие варианты (тип освещения: лазер, красный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SOOD-BS-R-PN-50?

В блоке «Принадлежности» на этой странице: датчики и кабели (8), крепление (4). Например: SARA-R-D20-M, SAMH-L2-A. Подобраны по каталогу Festo для этого размера.

08Есть ли на SOOD-BS-R-PN-50 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SOOD; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SOOD-BS-R-PN-50 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SOOD-BS-R-PN-50 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SOOD-BS-R-PN-50 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8075654; ввоз официальный, с грузовой таможенной декларацией.
