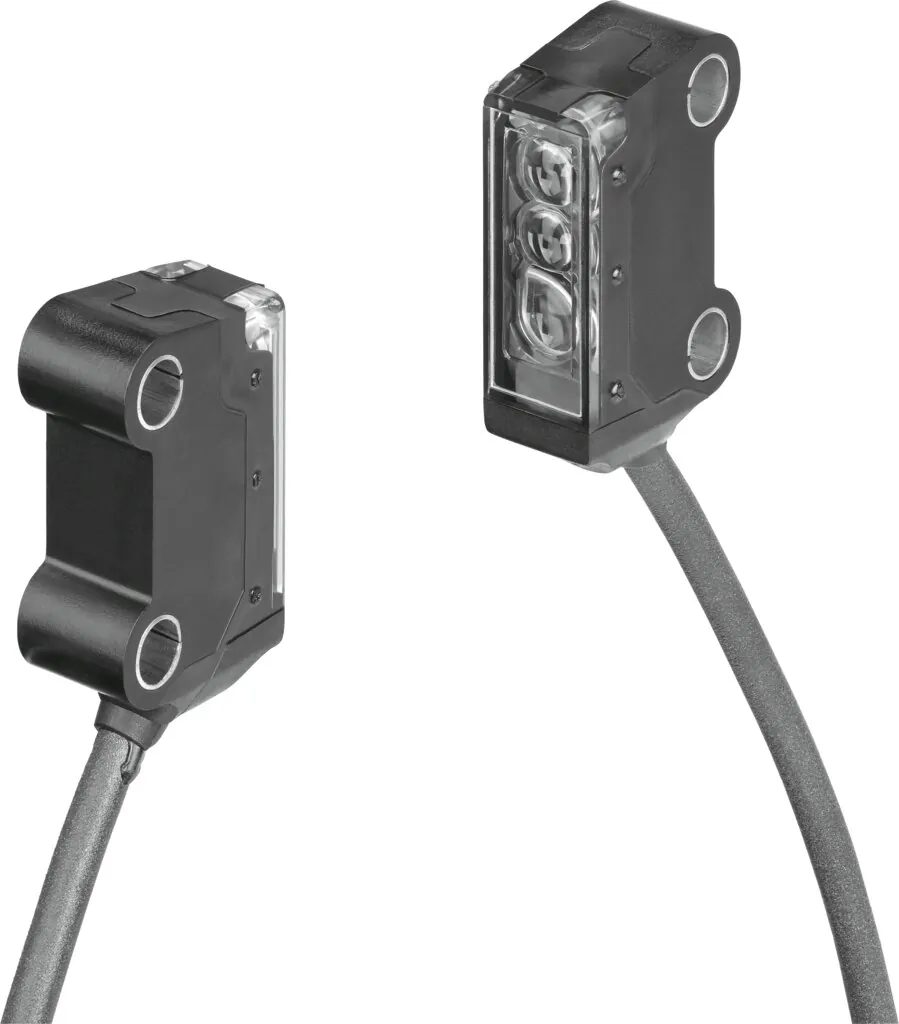

FestoСветовой барьер

SOOD-TB-L-PN

GTIN 4052568446338 Оригинал Festo

Световой барьер Festo SOOD-TB-L-PN: 10%; лазер; красный; PNP, срабатывание на затемнение; NPN, срабатывание на свет; датчик типа световой барьер; Трансмиттер; Приемник.

Остаточная пульсация
10%
Тип освещения
Лазер; красный
Форма
Блочного проекта
Соответствует стандарту
EN 60947-5-2
Сертификационный департамент
UL E232949
Масса
20 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Тип освещения

Обозначение

Что означает SOOD-TB-L-PN

  1. SOODСерия

    Световой барьер

  2. TBФункция датчика

    Барьерный датчик, излучатель и приёмник

  3. LТип излучения

    Красный лазер

  4. PNЭлектрический выход 1

    PNP или NPN

Характеристики

Технические данные SOOD-TB-L-PN

Основные

Форма
Блочного проекта
Соответствует стандарту
EN 60947-5-2
Авторизация
Знак RCM; c UL us — Recognized (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Сертификационный департамент
UL E232949
Принцип измерения
Оптоэлектронный
Метод измерения
Датчик типа световой барьер; Трансмиттер; Приемник
Тип освещения
Лазер; красный
Макс. диаметр пятна
20 мм at 10000 мм
Рабочий диапазон
0 … 10000 мм
Выход переключателя
Push-pull
Функция переключающего элемента
PNP, срабатывание на затемнение; NPN, срабатывание на свет
Макс. частота переключения
2000 Гц
Макс. выходной ток
50 мА
Падение напряжения
0 … 1,5 В
Защита от короткого замыкания
Пульсирующий
Диапазон рабочего напряжения DC
10 … 30 В
Остаточная пульсация
10%
Холостой ток
11 мА
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение 1, тип подключения
Кабель с разъемом
Электрическое подключение 1, технология подключения
M8x1, A-код по EN 61076-2-104
Электрическое подключение 1, количество контактов/проводов
3
Электрическое подключение 1, тип монтажа
Фиксация винта
Длина кабеля
150 мм
Атрибуты кабеля
Стандарт
Тип крепления
Со сквозным отверстием
Момент затяжки
0,5 Н·м
Положение при сборке
Любое
Режим готовности дисплея
Зеленый светодиод
Рабочий режим дисплея
Жёлтый светодиод
Резервный рабочий дисплей
Мигающий жёлтый светодиод
Класс защиты
IP65; IP67
Напряжение изоляции
500 В
Импульсная мощность
1 кВ
Класс защиты лазера
1
Степень загрязнения
3

Условия работы

Температура окружающей среды
−20 … 60 °C
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
20 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал электрического контакта
Латунь, позолоченная
Материал оплетки кабеля
TPE-U(PUR)
Материал корпуса
ABS; PC; TPE-U(PU)

Документы

Документация

PDFТаблица данных SOOD-TB-L-PNPDF · Festo · на русскомPDFКаталог Festo SOODPDF · на английском · Festo, 2026SOODВсе исполнения серии10 позиций, подбор по параметрам

FAQ

Частые вопросы

SOOD-TB-L-PN: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SOOD-TB-L-PN?

Световой барьер Festo SOOD-TB-L-PN, артикул 8075661: остаточная пульсация — 10%; тип освещения — лазер, красный; форма — блочного проекта; соответствует стандарту — EN 60947-5-2; сертификационный департамент — UL E232949; масса — 20 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать SOOD-TB-L-PN?

По таблице данных Festo: температура окружающей среды — −20 … 60 °C; класс защиты — IP65, IP67.

03Из каких материалов изготовлен SOOD-TB-L-PN?

Материал электрического контакта — латунь, позолоченная; материал оплетки кабеля — TPE-U(PUR); материал корпуса — ABS, PC, TPE-U(PU). Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение SOOD-TB-L-PN?

SOOD — световой барьер; TB — функция датчика: барьерный датчик, излучатель и приёмник; L — тип излучения: красный лазер; PN — электрический выход 1: PNP или NPN.

05Какие исполнения есть в серии SOOD, кроме SOOD-TB-L-PN?

В серии «Датчик положения оптический диффузионный SOOD» — 10 позиций. У SOOD-TB-L-PN: тип освещения — лазер, красный. Другие варианты (тип освещения: красный, LED) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на SOOD-TB-L-PN документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SOOD; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит SOOD-TB-L-PN и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SOOD-TB-L-PN в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08SOOD-TB-L-PN — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8075661; ввоз официальный, с грузовой таможенной декларацией.
