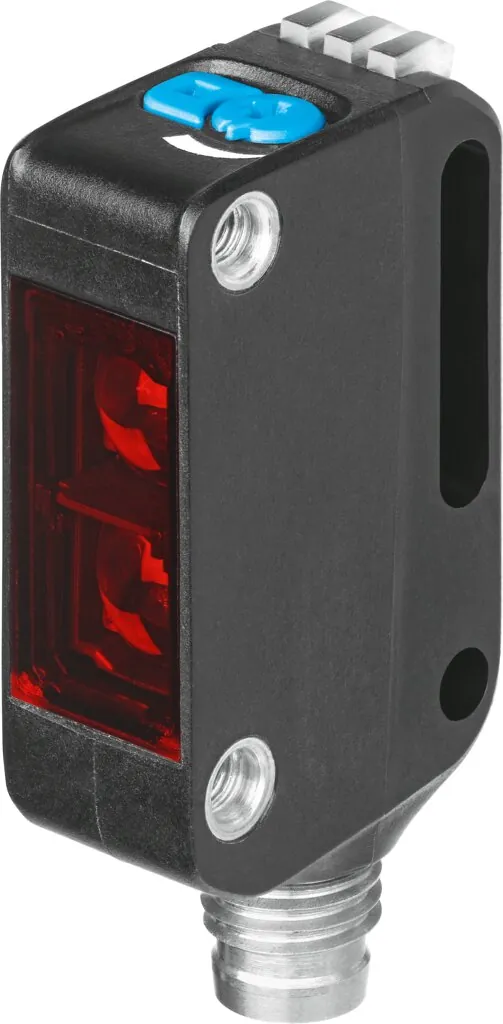

FestoДатчик положения оптический диффузионный

SOOE-KS-L-PNLK-T

GTIN 4052568446413 Оригинал Festo

Датчик положения оптический диффузионный Festo SOOE-KS-L-PNLK-T: 2,3 мс; 2 bit; лазер; красный; 1 bit.

IO-Link, минимальное время цикла
2,3 мс
IO-Link, ширина данных процесса OUT
2 bit
Тип освещения
Лазер; красный
IO-Link, ширина данных процесса IN
1 bit
Форма
Блочного проекта
Масса
20 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Тип освещения

IO-Link, ширина данных процесса IN

  • 1 bit
  • 2 bit
  • 2 bit (receiver)
  • 3 Byte

Характеристики

Технические данные SOOE-KS-L-PNLK-T

Основные

Форма
Блочного проекта
Соответствует стандарту
EN 60947-5-2
Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Сертификационный департамент
UL E232949
Принцип измерения
Оптоэлектронный
Тип освещения
Лазер; красный
Макс. диаметр пятна
1 мм at a sensing range of 60 мм
Минимальный диаметр объекта
1 мм
Рабочий диапазон
25 … 120 мм
Выход переключателя
Push-pull
Функция переключающего элемента
Переключаемый; PNP, срабатывание на свет; NPN, срабатывание на затемнение
Макс. частота переключения
3300 Гц
Макс. выходной ток
100 мА
Падение напряжения
0 … 1,5 В
Функция таймера
Через IO-Link
Защита от короткого замыкания
Пульсирующий
Протокол
IO-Link
IO-Link, протокол
Устройство V 1.1
IO-Link, режим связи
COM2 (38,4 kBaud)
IO-Link, поддержка SIO режима
Да
IO-Link, тип порта
A
IO-Link, ширина данных процесса OUT
2 bit
IO-Link, содержание данных процесса OUT
1 bit (emitter disable); 1 bit (hold)
IO-Link, ширина данных процесса IN
1 bit
IO-Link, данные процесса содержат IN
1 bit SSC (switching signal)
IO-Link, минимальное время цикла
2,3 мс
IO-Link, требуется память данных
2 кБ
Диапазон рабочего напряжения DC
10 … 30 В
Остаточная пульсация
10 %
Холостой ток
25 мА
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
M8x1, A-код по EN 61076-2-104
Электрическое подключение 1, количество контактов/проводов
3
Электрическое подключение 1, тип монтажа
Фиксация винта
Тип крепления
Со сквозным отверстием для винтов М3
Момент затяжки
0,8 Н·м
Положение при сборке
Любое
Режим готовности дисплея
Зеленый светодиод
Рабочий режим дисплея
Жёлтый светодиод
Опции настройки
IO-Link; Потенциометр; Обучение (Teach-In)
Класс защиты
IP65; IP67; IP69K
Напряжение изоляции
500 В
Импульсная мощность
1 кВ
Класс защиты лазера
1
Степень загрязнения
3

Условия работы

Температура окружающей среды
−40 … 60 °C
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
20 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал ссылки
Standard white 90%, 100x100 мм
Материал электрического контакта
Латунь, позолоченная
Материал корпуса
PC; PMMA

Принадлежности

Что подходит к SOOE-KS-L-PNLK-T

По разделу «Принадлежности» каталога Festo этой серии.

Датчики и кабели9

Крепление4

Документы

Документация

PDFТаблица данных SOOE-KS-L-PNLK-TPDF · Festo · на русскомPDFКаталог Festo SOOEPDF · на английском · Festo, 2026SOOEВсе исполнения серии11 позиций, подбор по параметрам

FAQ

Частые вопросы

SOOE-KS-L-PNLK-T: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SOOE-KS-L-PNLK-T?

Датчик положения оптический диффузионный Festo SOOE-KS-L-PNLK-T, артикул 8075669: IO-Link, минимальное время цикла — 2,3 мс; IO-Link, ширина данных процесса OUT — 2 bit; тип освещения — лазер, красный; IO-Link, ширина данных процесса IN — 1 bit; форма — блочного проекта; масса — 20 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SOOE-KS-L-PNLK-T?

По таблице данных Festo: температура окружающей среды — −40 … 60 °C; класс защиты — IP65, IP67, IP69K.

04Из каких материалов изготовлен SOOE-KS-L-PNLK-T?

Материал ссылки — Standard white 90%, 100x100 мм; материал электрического контакта — латунь, позолоченная; материал корпуса — PC, PMMA. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии SOOE, кроме SOOE-KS-L-PNLK-T?

В серии «Датчик положения оптический диффузионный SOOE» — 11 позиций. У SOOE-KS-L-PNLK-T: тип освещения — лазер, красный; IO-Link, ширина данных процесса IN — 1 bit. Другие варианты (тип освещения: красный, LED) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к SOOE-KS-L-PNLK-T?

В блоке «Принадлежности» на этой странице: датчики и кабели (9), крепление (4). Например: MCL-24DC/AC, SAMH-L2-A. Подобраны по каталогу Festo для этого размера.

07Есть ли на SOOE-KS-L-PNLK-T документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SOOE; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит SOOE-KS-L-PNLK-T и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SOOE-KS-L-PNLK-T в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09SOOE-KS-L-PNLK-T — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8075669; ввоз официальный, с грузовой таможенной декларацией.
