FestoСветовой барьер

SOOE-TB-L-PNLK-T

GTIN 4052568446437 Оригинал Festo

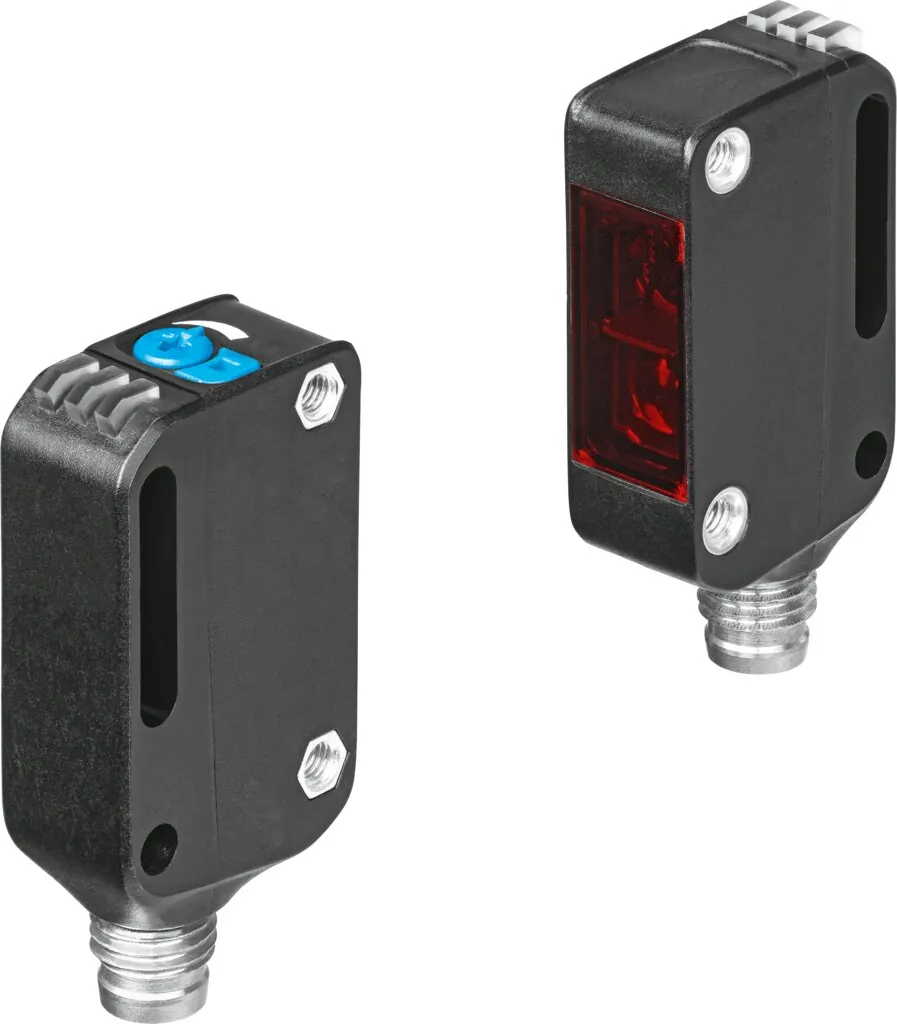

Световой барьер Festo SOOE-TB-L-PNLK-T: 2,3 мс; 1 bit (emitter); 2 bit (receiver); лазер; красный; 2 bit (receiver).

IO-Link, минимальное время цикла
2,3 мс
IO-Link, ширина данных процесса OUT
1 bit (emitter); 2 bit (receiver)
Тип освещения
Лазер; красный
IO-Link, ширина данных процесса IN
2 bit (receiver)
Форма
Блочного проекта
Масса
20 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Тип освещения

Обозначение

Что означает SOOE-TB-L-PNLK-T

  1. SOOEСерия

    Световой барьер

  2. TBФункция датчика

    Барьерный датчик, излучатель и приёмник

  3. LТип излучения

    Красный лазер

  4. PNLKЭлектрический выход 1

    PNP, NPN или IO-Link

  5. TСпособ настройки

    Обучение (Teach-In)

Характеристики

Технические данные SOOE-TB-L-PNLK-T

Основные

Форма
Блочного проекта
Соответствует стандарту
EN 60947-5-2
Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Сертификационный департамент
UL E232949
Принцип измерения
Оптоэлектронный
Метод измерения
Датчик типа световой барьер; Трансмиттер; Приемник
Тип освещения
Лазер; красный
Макс. диаметр пятна
50 мм at 20000 мм
Рабочий диапазон
0 … 20000 мм
Выход переключателя
Push-pull
Функция переключающего элемента
Переключаемый; PNP, срабатывание на затемнение; NPN, срабатывание на свет
Макс. частота переключения
1250 Гц
Макс. выходной ток
100 мА
Падение напряжения
0 … 1,5 В
Функция таймера
Через IO-Link
Защита от короткого замыкания
Пульсирующий
Протокол
IO-Link
IO-Link, протокол
Устройство V 1.1
IO-Link, режим связи
COM2 (38,4 kBaud)
IO-Link, поддержка SIO режима
Да
IO-Link, тип порта
A
IO-Link, ширина данных процесса OUT
1 bit (emitter); 2 bit (receiver)
IO-Link, содержание данных процесса OUT
1 bit (emitter disable); 1 bit (hold)
IO-Link, ширина данных процесса IN
2 bit (receiver)
IO-Link, данные процесса содержат IN
1 bit (stability alarm); 1 bit SSC (switching signal)
IO-Link, минимальное время цикла
2,3 мс
IO-Link, требуется память данных
2 кБ
Диапазон рабочего напряжения DC
10 … 30 В
Остаточная пульсация
10 %
Холостой ток
14 мА
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
M8x1, A-код по EN 61076-2-104
Электрическое подключение 1, количество контактов/проводов
3
Электрическое подключение 1, тип монтажа
Фиксация винта
Тип крепления
Со сквозным отверстием для винтов М3
Момент затяжки
0,8 Н·м
Положение при сборке
Любое
Режим готовности дисплея
Зеленый светодиод
Рабочий режим дисплея
Жёлтый светодиод
Резервный рабочий дисплей
Мигающий жёлтый светодиод
Опции настройки
IO-Link; Потенциометр; Обучение (Teach-In)
Класс защиты
IP65; IP67; IP69K
Напряжение изоляции
500 В
Импульсная мощность
1 кВ
Класс защиты лазера
1
Степень загрязнения
3

Условия работы

Температура окружающей среды
−40 … 60 °C
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
20 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал электрического контакта
Латунь, позолоченная
Материал корпуса
PC; PMMA

Принадлежности

Что подходит к SOOE-TB-L-PNLK-T

По разделу «Принадлежности» каталога Festo этой серии.

Датчики и кабели9

Крепление4

Документы

Документация

PDFТаблица данных SOOE-TB-L-PNLK-TPDF · Festo · на русскомPDFКаталог Festo SOOEPDF · на английском · Festo, 2026SOOEВсе исполнения серии11 позиций, подбор по параметрам

FAQ

Частые вопросы

SOOE-TB-L-PNLK-T: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SOOE-TB-L-PNLK-T?

Световой барьер Festo SOOE-TB-L-PNLK-T, артикул 8075671: IO-Link, минимальное время цикла — 2,3 мс; IO-Link, ширина данных процесса OUT — 1 bit (emitter), 2 bit (receiver); тип освещения — лазер, красный; IO-Link, ширина данных процесса IN — 2 bit (receiver); форма — блочного проекта; масса — 20 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать SOOE-TB-L-PNLK-T?

По таблице данных Festo: температура окружающей среды — −40 … 60 °C; класс защиты — IP65, IP67, IP69K.

03Из каких материалов изготовлен SOOE-TB-L-PNLK-T?

Материал электрического контакта — латунь, позолоченная; материал корпуса — PC, PMMA. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение SOOE-TB-L-PNLK-T?

SOOE — световой барьер; TB — функция датчика: барьерный датчик, излучатель и приёмник; L — тип излучения: красный лазер; PNLK — электрический выход 1: PNP, NPN или IO-Link; T — способ настройки: обучение (Teach-In).

05Какие исполнения есть в серии SOOE, кроме SOOE-TB-L-PNLK-T?

В серии «Датчик положения оптический диффузионный SOOE» — 11 позиций. У SOOE-TB-L-PNLK-T: тип освещения — лазер, красный. Другие варианты (тип освещения: красный, LED) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к SOOE-TB-L-PNLK-T?

В блоке «Принадлежности» на этой странице: датчики и кабели (9), крепление (4). Например: MCL-24DC/AC, SAMH-L2-A. Подобраны по каталогу Festo для этого размера.

07Есть ли на SOOE-TB-L-PNLK-T документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SOOE; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит SOOE-TB-L-PNLK-T и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SOOE-TB-L-PNLK-T в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09SOOE-TB-L-PNLK-T — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8075671; ввоз официальный, с грузовой таможенной декларацией.
