FestoСветовой барьер вилочного типа

SOOF-M-FL-SM-C120-P

GTIN 4052568197582 Оригинал Festo

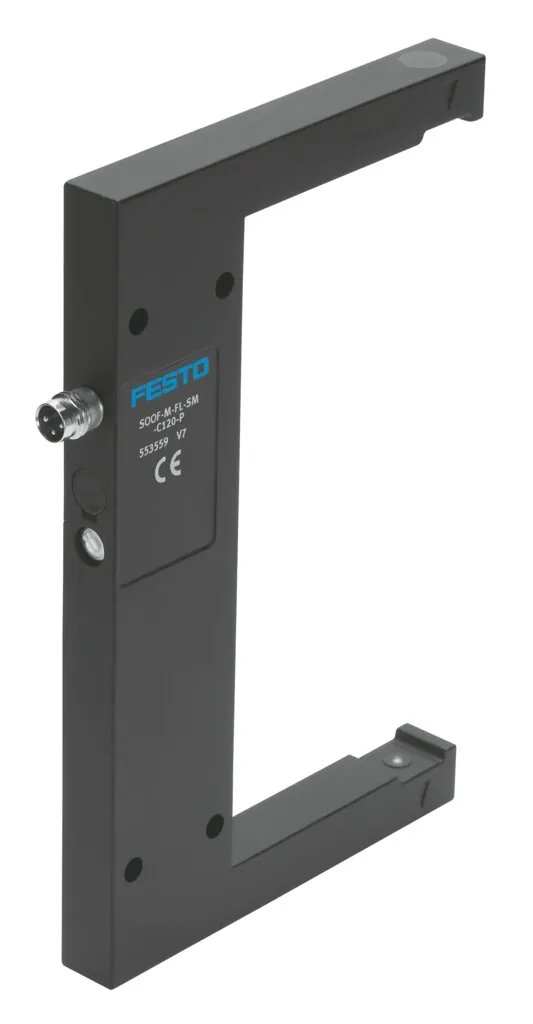

Световой барьер вилочного типа Festo SOOF-M-FL-SM-C120-P: прочный металлический корпус.

Размер
Вилка 120x60 мм
Выход переключателя
Push-pull; NPN; PNP
Диапазон рабочего напряжения DC
10 … 30 В
Напряжение изоляции
500 В
Авторизация
Знак RCM; c UL us — Listed (OL)
Масса
244 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

Выход переключателя

Обозначение

Что означает SOOF-M-FL-SM-C120-P

  1. SOOFСерия

    Световой барьер вилочного типа

  2. MИсполнение

    Преимущественно металл

  3. FLФункция датчика

    Вилочный световой барьер

  4. SMОсобенность датчика и способ настройки

    Настраиваемый тип переключения; потенциометр

  5. C120Форма

    Вилочный, 120 мм

  6. PДискретный вход/выход

    PNP

Характеристики

Технические данные SOOF-M-FL-SM-C120-P

Основные

Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Измеряемая величина
Позиция
Принцип измерения
Оптоэлектронный
Метод измерения
Фотодатчик вилочного типа
Тип освещения
Красный
Минимальный диаметр объекта
0,5 мм
Примечание по мин. диаметру объекта
0.5 мм with standard mode; 0.3 мм with high resolution mode; 1.5 мм with power mode; 0.5 мм with speed mode
Точность повторения
0,02 мм
Выход переключателя
Push-pull; NPN; PNP
Функция переключающего элемента
Переключаемый
Гистерезис
<= 0,1 мм
Макс. частота переключения
5000 Гц
Примечание по частоте переключения
5000 Гц with standard mode; 1500 Гц with high resolution mode; 250 Гц with power mode; 8000 Гц with speed mode
Макс. выходной ток
100 мА
Функция таймера
Через IO-Link
Защита от короткого замыкания
Пульсирующий
Протокол
IO-Link
IO-Link, протокол
Устройство V 1.1
IO-Link, профиль
Профиль Smart Sensor
IO-Link, классы функции
Бинарные каналы данных (BDC); Переменная данных процесса (PDV); Идентификация; диагностика; Канал обучения
IO-Link, режим связи
COM2 (38,4 kBaud)
IO-Link, поддержка SIO режима
Да
IO-Link, тип порта
A
IO-Link, ширина данных процесса OUT
0 Byte
IO-Link, ширина данных процесса IN
2 байта
IO-Link, данные процесса содержат IN
1 bit BDC (Switching Signal); 1 bit BDC (Stability); 12 bit PDV (Signal Level)
IO-Link, содержание сервисных данных IN
16 bit Maximum Signal Level; 16 bit Minimum Signal Level; 16 bit Temperature; 32 bit Switching Counter; 8 bit Teach-In Quality
IO-Link, минимальное время цикла
2,3 мс
IO-Link, требуется память данных
73 Byte
Диапазон рабочего напряжения DC
10 … 30 В
Остаточная пульсация
± 5 %
Холостой ток
30 мА
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение
3-пин; M8x1; Разъем
Размер
Вилка 120x60 мм
Вилкообразный зазор
120 мм
Рабочий режим дисплея
Жёлтый светодиод
Опции настройки
IO-Link; Потенциометр
Класс защиты
IP67
Напряжение изоляции
500 В
Импульсная мощность
0,8 кВ
Степень загрязнения
3

Условия работы

Температура окружающей среды
−25 … 60 °C
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
244 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Цинковое литьё с покрытием

Принадлежности

Что подходит к SOOF-M-FL-SM-C120-P

По разделу «Принадлежности» каталога Festo этой серии.

Крепление1

Документы

Документация

PDFТаблица данных SOOF-M-FL-SM-C120-PPDF · Festo · на русскомPDFКаталог Festo SOOFPDF · на английском · Festo, 2026SOOFВсе исполнения серии14 позиций, подбор по параметрам

FAQ

Частые вопросы

SOOF-M-FL-SM-C120-P: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SOOF-M-FL-SM-C120-P?

Световой барьер вилочного типа Festo SOOF-M-FL-SM-C120-P, артикул 553559: размер — вилка 120x60 мм; выход переключателя — Push-pull, NPN, PNP; диапазон рабочего напряжения DC — 10 … 30 В; напряжение изоляции — 500 В; авторизация — знак RCM, c UL us — Listed (OL); масса — 244 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать SOOF-M-FL-SM-C120-P?

По таблице данных Festo: температура окружающей среды — −25 … 60 °C; класс защиты — IP67.

03Из каких материалов изготовлен SOOF-M-FL-SM-C120-P?

Материал корпуса — цинковое литьё с покрытием. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение SOOF-M-FL-SM-C120-P?

SOOF — световой барьер вилочного типа; M — исполнение: преимущественно металл; FL — функция датчика: вилочный световой барьер; SM — особенность датчика и способ настройки: настраиваемый тип переключения, потенциометр; C120 — форма: вилочный, 120 мм; P — дискретный вход/выход: PNP.

05Какие исполнения есть в серии SOOF, кроме SOOF-M-FL-SM-C120-P?

В серии «Световой барьер вилочного типа SOOF» — 14 позиций. У SOOF-M-FL-SM-C120-P: размер — вилка 120x60 мм; выход переключателя — Push-pull, NPN, PNP. Другие варианты (размер: вилка 30x35 мм, вилка 50x55 мм, вилка 80x55 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к SOOF-M-FL-SM-C120-P?

В блоке «Принадлежности» на этой странице: крепление (1). Например: SAMH-G3-Q. Подобраны по каталогу Festo для этого размера.

07Есть ли на SOOF-M-FL-SM-C120-P документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SOOF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит SOOF-M-FL-SM-C120-P и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SOOF-M-FL-SM-C120-P в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09SOOF-M-FL-SM-C120-P — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 553559; ввоз официальный, с грузовой таможенной декларацией.
