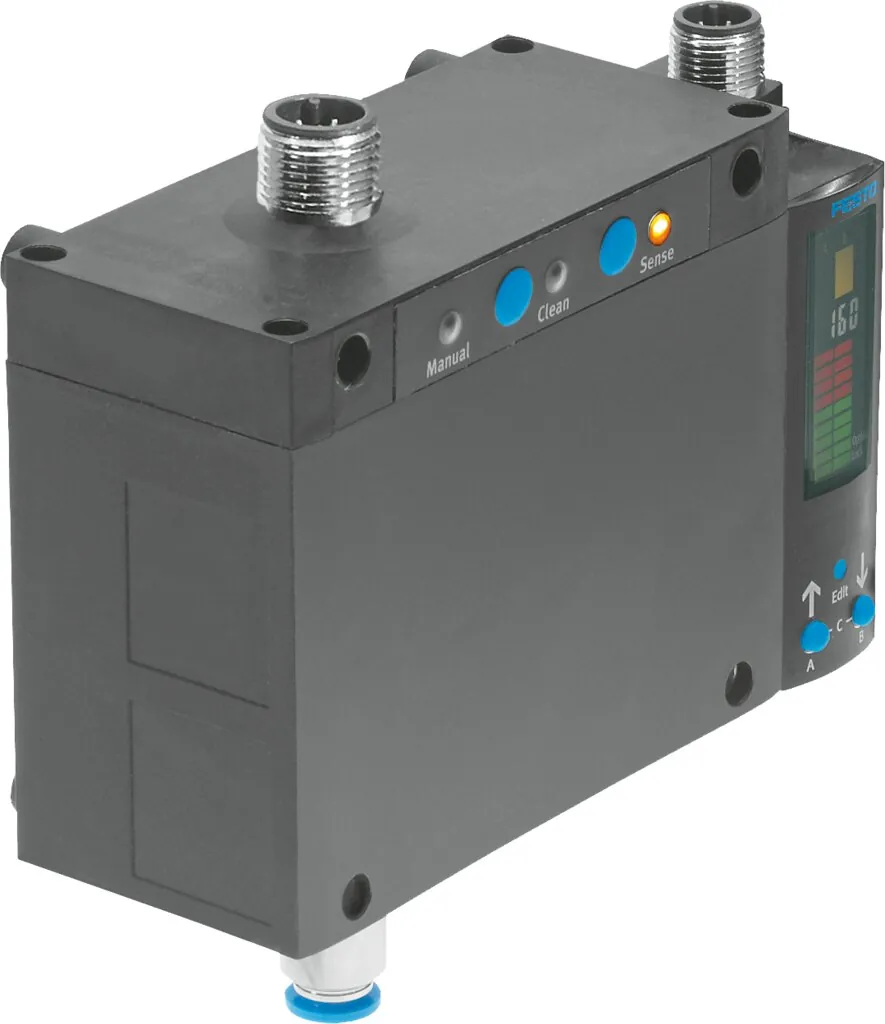

FestoДатчик воздушного зазора

SOPA-CM1H-R1-HQ6-2P-M12

GTIN 4052568006037 Оригинал Festo

Датчик воздушного зазора Festo SOPA-CM1H-R1-HQ6-2P-M12: для бесконтактного контроля расстояния.

Выход переключателя
2xPNP
Диапазон рабочего напряжения DC
22,8 … 26,4 В
Знак KC
KC-EMV
Измеряемая величина
Расстояние
Принцип измерения
Пневматический
Масса
510 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Выход переключателя

  • 2xNPN
  • 2xPNP
  • PNP/NPN, переключаемый

Диапазон рабочего напряжения DC

Обозначение

Что означает SOPA-CM1H-R1-HQ6-2P-M12

  1. SOPAСерия

    Датчик воздушного зазора

  2. CM1HМодули и модуль ручного управления

    Модуль управления с сенсорным модулем; есть

  3. R1Дальность действия

    20 … 200 мкм

  4. HQ6Способ монтажа и пневматическое присоединение

    Монтаж на DIN-рейку; цанговое соединение под шланг 6 мм

  5. 2PЭлектрический выход 1

    2 × PNP

  6. M12Электрическое подключение

    Разъём M12, кодировка A

Характеристики

Технические данные SOPA-CM1H-R1-HQ6-2P-M12

Основные

Авторизация
Знак RCM; c UL us — Recognized (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Знак KC
KC-EMV
Измеряемая величина
Расстояние
Принцип измерения
Пневматический
Зона чувствительности
20 … 200 мкм
Повторяемость, ± мкм
2,5 мкм
Выход переключателя
2xPNP
Функция переключения
Оконный режим; Предельная величина с переменным гистерезисом
Функция переключающего элемента
Н.З. или Н.О. контакт, переключаемый
Макс. выходной ток
100 мА
Защита от короткого замыкания
Да
Диапазон рабочего напряжения DC
22,8 … 26,4 В
Макс. потребление тока
350 мА
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 1, количество контактов/проводов
5
Электрическое подключение 1, тип монтажа
Фиксация винта
Тип крепления
Со сквозным отверстием; с верхней рейкой; с креплением на стене/поверхности
Пневматическое присоединение
QS-6
Тип дисплея
Многоцветный ЖК-индикатор с подсветкой
Опции настройки
Обучение (Teach-In); через дисплей и кнопки
Защита от несанкционированной перенастройки
Электронная блокировка
Класс защиты
IP65

Условия работы

Рабочее давление
4 … 7 бар
Давление питания
0,8 … 1,6 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура окружающей среды
0 … 50 °C
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-C1-L

Масса

Вес продукта
510 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Анодированный алюминий; PA с армированием

Принадлежности

Что подходит к SOPA-CM1H-R1-HQ6-2P-M12

По разделу «Принадлежности» каталога Festo этой серии. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха8
Плиты и коллекторы1

Документы

Документация

PDFТаблица данных SOPA-CM1H-R1-HQ6-2P-M12PDF · Festo · на русскомPDFКаталог Festo SOPAPDF · на английском · Festo, 2026SOPAВсе исполнения серии19 позиций, подбор по параметрам

FAQ

Частые вопросы

SOPA-CM1H-R1-HQ6-2P-M12: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SOPA-CM1H-R1-HQ6-2P-M12?

Датчик воздушного зазора Festo SOPA-CM1H-R1-HQ6-2P-M12, артикул 552130: выход переключателя — 2xPNP; диапазон рабочего напряжения DC — 22,8 … 26,4 В; знак KC — KC-EMV; измеряемая величина — расстояние; принцип измерения — пневматический; масса — 510 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает SOPA-CM1H-R1-HQ6-2P-M12?

По таблице данных Festo: рабочее давление — 4 … 7 бар; температура окружающей среды — 0 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

03Из каких материалов изготовлен SOPA-CM1H-R1-HQ6-2P-M12?

Материал корпуса — анодированный алюминий, PA с армированием. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение SOPA-CM1H-R1-HQ6-2P-M12?

SOPA — датчик воздушного зазора; CM1H — модули и модуль ручного управления: модуль управления с сенсорным модулем, есть; R1 — дальность действия: 20 … 200 мкм; HQ6 — способ монтажа и пневматическое присоединение: монтаж на DIN-рейку, цанговое соединение под шланг 6 мм; 2P — электрический выход 1: 2 × PNP; M12 — электрическое подключение: разъём M12, кодировка A.

05Какие исполнения есть в серии SOPA, кроме SOPA-CM1H-R1-HQ6-2P-M12?

В серии «Датчик воздушного зазора SOPA» — 19 позиций. У SOPA-CM1H-R1-HQ6-2P-M12: выход переключателя — 2xPNP; диапазон рабочего напряжения DC — 22,8 … 26,4 В. Другие варианты (выход переключателя: 2xNPN) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к SOPA-CM1H-R1-HQ6-2P-M12?

В блоке «Принадлежности» на этой странице: подключение воздуха (8), плиты и коллекторы (1). Например: PUN-H-6X1-BL, SXE3-W. Подобраны по каталогу Festo для этого размера.

07Есть ли на SOPA-CM1H-R1-HQ6-2P-M12 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SOPA; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит SOPA-CM1H-R1-HQ6-2P-M12 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SOPA-CM1H-R1-HQ6-2P-M12 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09SOPA-CM1H-R1-HQ6-2P-M12 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 552130; ввоз официальный, с грузовой таможенной декларацией.
