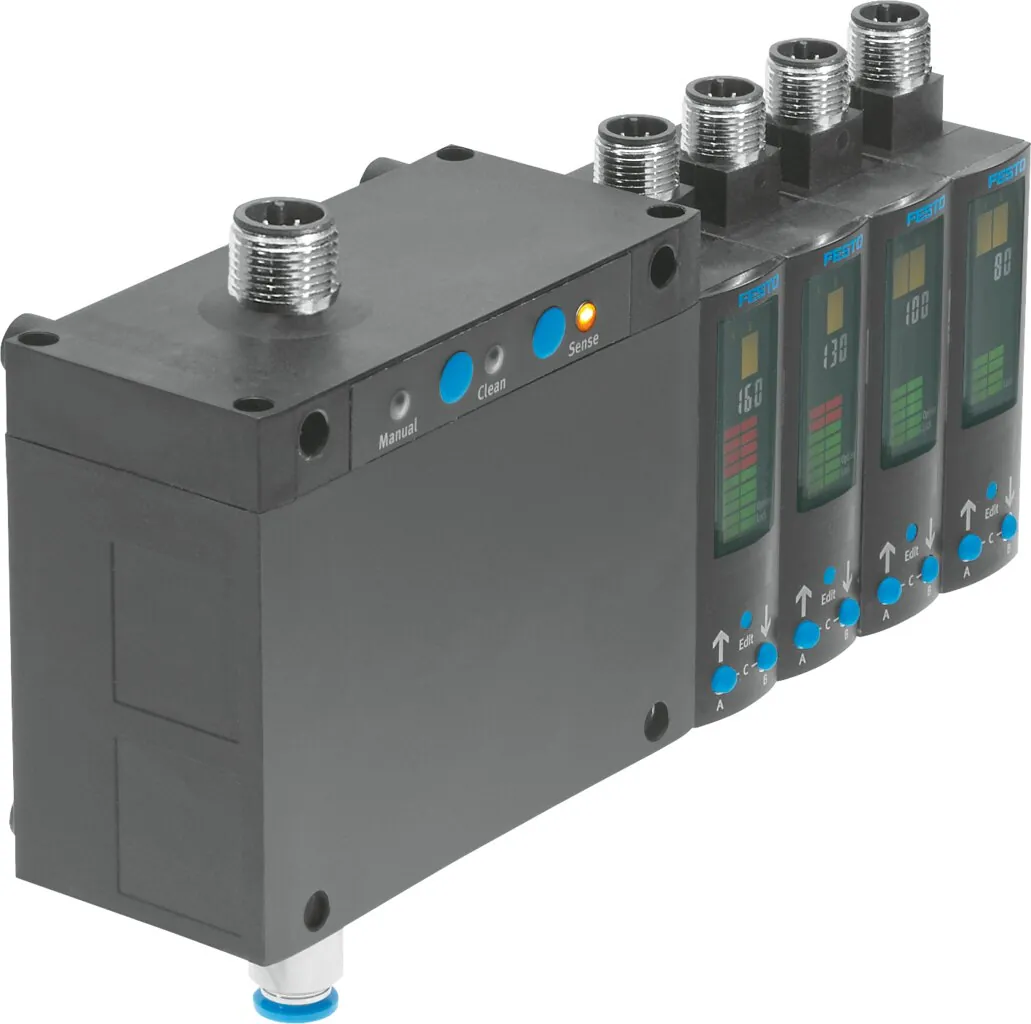

FestoДатчик воздушного зазора

SOPA-CM4H-R1-HQ6-PNLK-VB-M12

GTIN 4052568462307 Оригинал Festo

Датчик воздушного зазора Festo SOPA-CM4H-R1-HQ6-PNLK-VB-M12: pNP/NPN, переключаемый; IO-Link; Обучение (Teach-In); через дисплей и кнопки; 22,8 … 26,4 В.

Выход переключателя
PNP/NPN, переключаемый
Диапазон рабочего напряжения DC
22,8 … 26,4 В
Знак KC
KC-EMV
Измеряемая величина
Расстояние
Принцип измерения
Пневматический
Масса
690 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диапазон рабочего напряжения DC

Характеристики

Технические данные SOPA-CM4H-R1-HQ6-PNLK-VB-M12

Основные

Авторизация
Знак RCM; c UL us — Recognized (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Знак KC
KC-EMV
Измеряемая величина
Расстояние
Принцип измерения
Пневматический
Зона чувствительности
20 … 200 мкм
Повторяемость, ± мкм
2,5 мкм
Выход переключателя
PNP/NPN, переключаемый
Функция переключения
Оконный режим; Предельная величина с переменным гистерезисом
Функция переключающего элемента
Н.З. или Н.О. контакт, переключаемый
Макс. выходной ток
100 мА
Аналоговый выход
0 — 10 В
Начало характеристики расстояния
0 мкм
Конец характеристики расстояния
300 мкм
Время нарастания
22 мс
Мин. сопротивление нагрузки, выход по напряжению
20 кОм
Защита от короткого замыкания
Да
Протокол
IO-Link
IO-Link, протокол
Устройство V 1.1
IO-Link, профиль
Профиль Smart Sensor
IO-Link, классы функции
Переменная данных процесса (PDV); Идентификация; диагностика; Канал обучения; Канал переключающего сигнала (SSC)
IO-Link, режим связи
COM2 (38,4 kBaud)
IO-Link, поддержка SIO режима
Да
IO-Link, тип порта
A
IO-Link, ширина данных процесса OUT
0 Byte
IO-Link, ширина данных процесса IN
2 байта
IO-Link, данные процесса содержат IN
2-bit SSC (distance monitoring); 1-bit SSC (supply pressure monitoring); 10-bit PDV (distance)
IO-Link, содержание сервисных данных IN
14-bit supply pressure
IO-Link, минимальное время цикла
3 мс
IO-Link, требуется память данных
< 500 Byte
Диапазон рабочего напряжения DC
22,8 … 26,4 В
Макс. потребление тока
700 мА
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 1, количество контактов/проводов
5
Электрическое подключение 1, тип монтажа
Фиксация винта
Тип крепления
Со сквозным отверстием; с верхней рейкой
Пневматическое присоединение
QS-6
Тип дисплея
Многоцветный ЖК-индикатор с подсветкой
Опции настройки
IO-Link; Обучение (Teach-In); через дисплей и кнопки
Защита от несанкционированной перенастройки
Электронная блокировка
Класс защиты
IP65

Условия работы

Рабочее давление
4 … 7 бар
Давление питания
0,8 … 1,6 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура окружающей среды
0 … 50 °C
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-C1-L

Масса

Вес продукта
690 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PA с армированием

Принадлежности

Что подходит к SOPA-CM4H-R1-HQ6-PNLK-VB-M12

По разделу «Принадлежности» каталога Festo этой серии. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха8
Плиты и коллекторы1

Документы

Документация

PDFТаблица данных SOPA-CM4H-R1-HQ6-PNLK-VB-M12PDF · Festo · на русскомPDFКаталог Festo SOPAPDF · на английском · Festo, 2026SOPAВсе исполнения серии19 позиций, подбор по параметрам

FAQ

Частые вопросы

SOPA-CM4H-R1-HQ6-PNLK-VB-M12: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SOPA-CM4H-R1-HQ6-PNLK-VB-M12?

Датчик воздушного зазора Festo SOPA-CM4H-R1-HQ6-PNLK-VB-M12, артикул 8093824: выход переключателя — PNP/NPN, переключаемый; диапазон рабочего напряжения DC — 22,8 … 26,4 В; знак KC — KC-EMV; измеряемая величина — расстояние; принцип измерения — пневматический; масса — 690 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает SOPA-CM4H-R1-HQ6-PNLK-VB-M12?

По таблице данных Festo: рабочее давление — 4 … 7 бар; температура окружающей среды — 0 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

03Из каких материалов изготовлен SOPA-CM4H-R1-HQ6-PNLK-VB-M12?

Материал корпуса — PA с армированием. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии SOPA, кроме SOPA-CM4H-R1-HQ6-PNLK-VB-M12?

В серии «Датчик воздушного зазора SOPA» — 19 позиций. У SOPA-CM4H-R1-HQ6-PNLK-VB-M12: диапазон рабочего напряжения DC — 22,8 … 26,4 В. Другие варианты (диапазон рабочего напряжения DC: 20 … 30 В) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к SOPA-CM4H-R1-HQ6-PNLK-VB-M12?

В блоке «Принадлежности» на этой странице: подключение воздуха (8), плиты и коллекторы (1). Например: PUN-H-6X1-BL, SXE3-W. Подобраны по каталогу Festo для этого размера.

06Есть ли на SOPA-CM4H-R1-HQ6-PNLK-VB-M12 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SOPA; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит SOPA-CM4H-R1-HQ6-PNLK-VB-M12 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SOPA-CM4H-R1-HQ6-PNLK-VB-M12 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08SOPA-CM4H-R1-HQ6-PNLK-VB-M12 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8093824; ввоз официальный, с грузовой таможенной декларацией.
