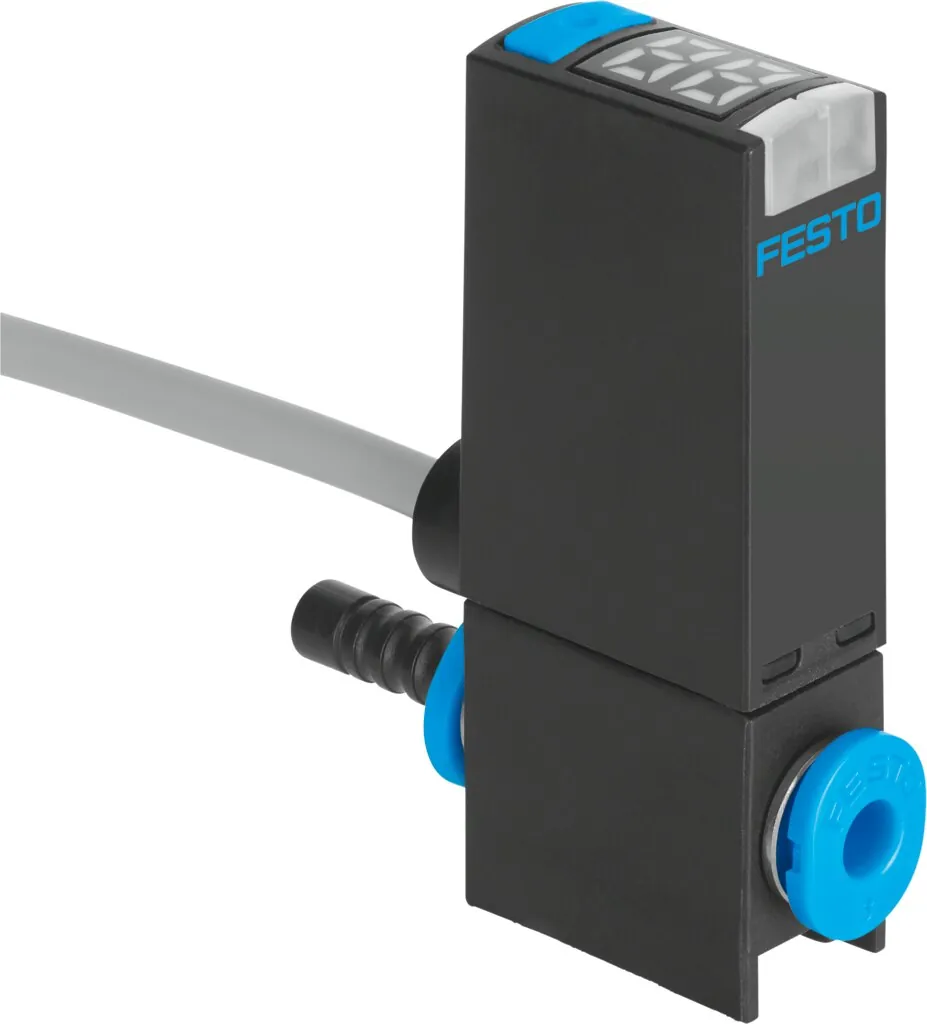

FestoДатчик давления

SPAE-V1R-Q4-PNLK-2.5K

GTIN 4052568277208 Оригинал Festo

Датчик давления Festo SPAE-V1R-Q4-PNLK-2.5K: qS-4; 0 бар; −1 бар; с принадлежностями.

Присоединение
QS-4
Диапазон измерения давления, начальное значение
0 бар
Диапазон измерения давления, конечное значение
−1 бар
Тип крепления
С принадлежностями
Сертификационный департамент
UL E322346
Масса
40 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диапазон измерения давления, конечное значение

Обозначение

Что означает SPAE-V1R-Q4-PNLK-2.5K

  1. SPAEСерия

    Датчик давления

  2. V1RДиапазон измерения давления и вход давления

    0 … -1 бар; избыточное давление

  3. Q4Пневматическое присоединение

    Цанговое соединение под шланг 4 мм

  4. PNLKЭлектрический выход 1

    PNP, NPN или IO-Link

  5. 2.5KЭлектрическое подключение

    Кабель 2,5 м, свободный конец

Характеристики

Технические данные SPAE-V1R-Q4-PNLK-2.5K

Основные

Авторизация
Знак RCM; c UL us — Recognized (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Сертификационный департамент
UL E322346
Измеряемая величина
Избыточное давление
Метод измерения
С пьезорезистивным датчиком давления
Диапазон измерения давления, начальное значение
0 бар
Диапазон измерения давления, конечное значение
−1 бар
Избыточное давление
5 бар
Разрешение аналого-цифрового преобразователя
10 Bit
Точность, полный диапазон измеряемой величины
1,5 %FS
Точность повторения в ± % шкалы
0,3 %FS
Температурный коэффициент в % шкалы/К
0,05 %FS/K
Выход переключателя
PNP/NPN, переключаемый
Функция переключения
Свободно программируемый
Функция переключающего элемента
Нормально замкнутый контакт; Нормально разомкнутый контакт; Переключаемый
Время включения
1 мс
Время выключения
1 мс
Макс. выходной ток
100 мА
Диапазон индикации, нижкий предел
0 %FS
Диапазон индикации, верхний предел
99 %FS
Защита от короткого замыкания
Да
Протокол
IO-Link
IO-Link, протокол
Устройство V 1.1
IO-Link, профиль
Профиль Smart Sensor
IO-Link, классы функции
Бинарные каналы данных (BDC); Переменная данных процесса (PDV); Идентификация; диагностика; Канал обучения
IO-Link, режим связи
COM2 (38,4 kBaud)
IO-Link, поддержка SIO режима
Да
IO-Link, тип порта
A
IO-Link, ширина данных процесса OUT
0 Byte
IO-Link, ширина данных процесса IN
2 байта
IO-Link, данные процесса содержат IN
14 бит PDV (считывание давления); 2 бит BDC (мониторинг давления)
IO-Link, минимальное время цикла
3 мс
IO-Link, требуется память данных
0,5 кБ
Диапазон рабочего напряжения DC
18 … 30 В
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение
3-жильный; Кабель; Открытый конец
Длина кабеля
2,5 м
Тип крепления
С принадлежностями
Положение при сборке
Любое
Пневматическое присоединение
QS-4
Тип дисплея
Светодиодная индикация; 2-значный
Единицы измерения
%FS
Рабочий режим дисплея
Жёлтый светодиод
Опции настройки
IO-Link; Обучение (Teach-In); через дисплей и кнопки
Защита от несанкционированной перенастройки
PIN-код
Диапазон установки пороговых значений
1 … 98 %
Класс защиты
IP40

Условия работы

Давление перегрузки
0,5 МПа
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой
Температура среды
0 … 50 °C
Температура окружающей среды
0 … 50 °C
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Класс чистоты помещения
Класс 4 по ISO

Масса

Вес продукта
40 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PA с армированием
Материал уплотнительного кольца
FPM; NBR

Принадлежности

Что подходит к SPAE-V1R-Q4-PNLK-2.5K

По разделу «Принадлежности» каталога Festo этой серии. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха8
Крепление2
Датчики и кабели2

Документы

Документация

PDFТаблица данных SPAE-V1R-Q4-PNLK-2.5KPDF · Festo · на русскомPDFКаталог Festo SPAEPDF · на английском · Festo, 2026SPAEВсе исполнения серии9 позиций, подбор по параметрам

FAQ

Частые вопросы

SPAE-V1R-Q4-PNLK-2.5K: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SPAE-V1R-Q4-PNLK-2.5K?

Датчик давления Festo SPAE-V1R-Q4-PNLK-2.5K, артикул 8001443: присоединение — QS-4; диапазон измерения давления, начальное значение — 0 бар; диапазон измерения давления, конечное значение — −1 бар; тип крепления — с принадлежностями; сертификационный департамент — UL E322346; масса — 40 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик давления?

Контролирует давление или вакуум в системе и выдаёт сигнал при достижении заданного значения. Диапазон измерения и тип выхода указаны в характеристиках.

03В каких условиях можно использовать SPAE-V1R-Q4-PNLK-2.5K?

По таблице данных Festo: температура окружающей среды — 0 … 50 °C; температура среды — 0 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP40.

04Из каких материалов изготовлен SPAE-V1R-Q4-PNLK-2.5K?

Материал корпуса — PA с армированием; материал уплотнительного кольца — FPM, NBR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SPAE-V1R-Q4-PNLK-2.5K?

SPAE — датчик давления; V1R — диапазон измерения давления и вход давления: 0 … -1 бар, избыточное давление; Q4 — пневматическое присоединение: цанговое соединение под шланг 4 мм; PNLK — электрический выход 1: PNP, NPN или IO-Link; 2.5K — электрическое подключение: кабель 2,5 м, свободный конец.

06Какие исполнения есть в серии SPAE, кроме SPAE-V1R-Q4-PNLK-2.5K?

В серии «Датчик давления SPAE» — 9 позиций. У SPAE-V1R-Q4-PNLK-2.5K: диапазон измерения давления, конечное значение — −1 бар. Другие варианты (диапазон измерения давления, конечное значение: 10 бар) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SPAE-V1R-Q4-PNLK-2.5K?

В блоке «Принадлежности» на этой странице: подключение воздуха (8), крепление (2), датчики и кабели (2). Например: PUN-H-4X0,75-BL, SAMH-PE-MC-1, NECU-S-M8G3-HX-Q3. Подобраны по каталогу Festo для этого размера.

08Есть ли на SPAE-V1R-Q4-PNLK-2.5K документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SPAE; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SPAE-V1R-Q4-PNLK-2.5K и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SPAE-V1R-Q4-PNLK-2.5K в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SPAE-V1R-Q4-PNLK-2.5K — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8001443; ввоз официальный, с грузовой таможенной декларацией.
