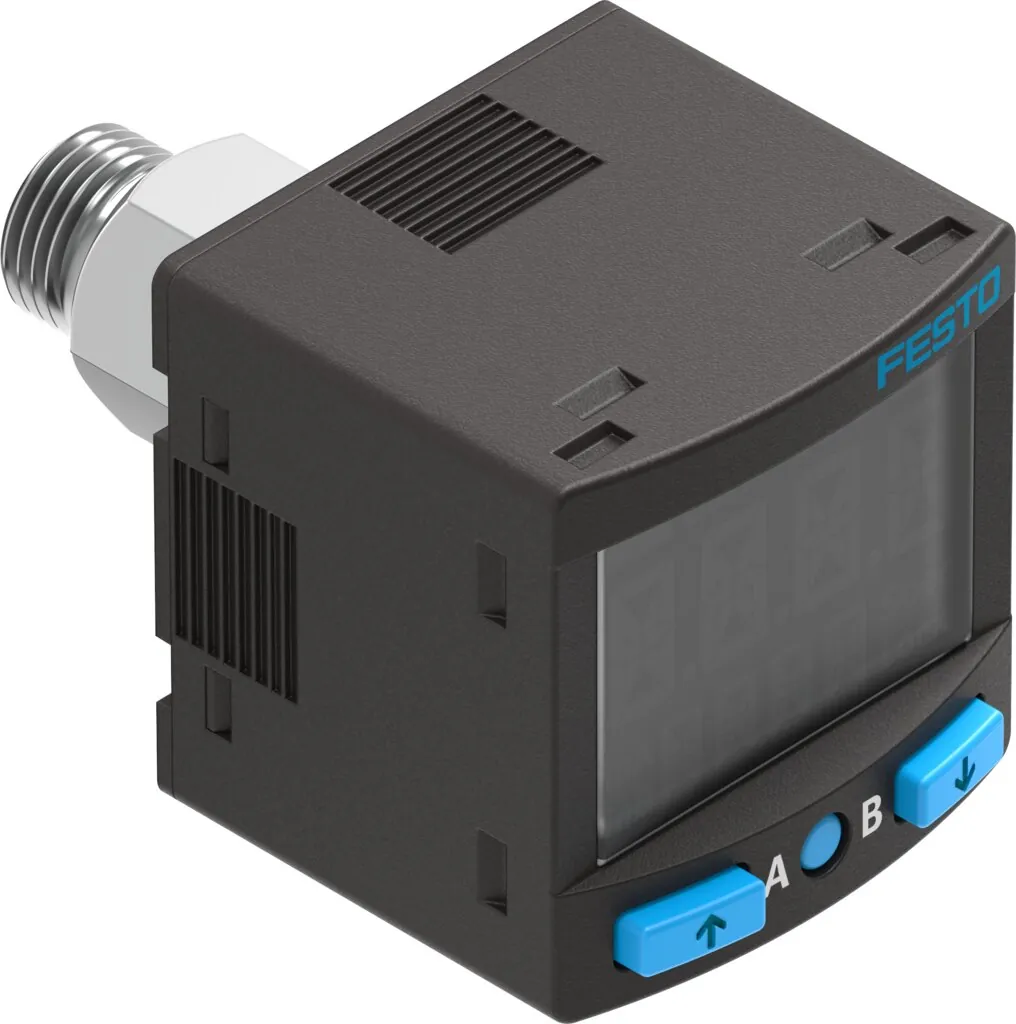

FestoДатчик давления

SPAN-B2R-G18M-PN-PN-L1

GTIN 4052568284855 Оригинал Festo

Датчик давления Festo SPAN-B2R-G18M-PN-PN-L1: наружная резьба G1/8; Внутренняя резьба M5; −1 бар; 5 бар; обучение (Teach-In); через дисплей и кнопки.

Диапазон измерения давления, начальное значение
−1 бар
Диапазон перегрузки
5 бар
Авторизация
Знак RCM; c UL us — Listed (OL)
Сертификационный департамент
UL E322346
Измеряемая величина
Избыточное давление
Масса
46 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение

Диапазон измерения давления, начальное значение

Диапазон перегрузки

Опции настройки

Обозначение

Что означает SPAN-B2R-G18M-PN-PN-L1

  1. SPANСерия

    Датчик давления

  2. B2RДиапазон измерения давления и вход давления

    -1 … 1 бар; избыточное давление

  3. G18MПневматическое присоединение и тип резьбы

    G1/8; наружная

  4. PNЭлектрический выход 1

    PNP или NPN

  5. PNЭлектрический выход 2

    PNP или NPN

  6. L1Электрическое подключение

    Разъём типа L1

Характеристики

Технические данные SPAN-B2R-G18M-PN-PN-L1

Основные

Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Сертификационный департамент
UL E322346
Измеряемая величина
Избыточное давление
Метод измерения
С пьезорезистивным датчиком давления
Диапазон измерения давления, начальное значение
−1 бар
Диапазон измерения давления, конечное значение
1 бар
Диапазон перегрузки
5 бар
Избыточное давление
5 бар
Точность, полный диапазон измеряемой величины
1,5 %FS
Точность повторения в ± % шкалы
0,3 %FS
Температурный коэффициент в % шкалы/К
0,05 %FS/K
Выход переключателя
Допускающие переключение 2 х PNP или 2 х NPN
Функция переключения
Оконный режим; Компаратор порогового значения; Режим Auto difference
Функция переключающего элемента
Н.З. или Н.О. контакт, переключаемый
Макс. выходной ток
100 мА
Защита от короткого замыкания
Да
Диапазон рабочего напряжения DC
15 … 30 В
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
Присоединение L1 Дж
Электрическое подключение 1, количество контактов/проводов
4
Тип крепления
Установка передней панели; с резьбой; с креплением на стене/поверхности
Положение при сборке
Любое
Пневматическое присоединение
Наружная резьба G1/8; Внутренняя резьба M5
Тип дисплея
ЖК-индикатор с подсветкой
Опции настройки
Обучение (Teach-In); через дисплей и кнопки
Защита от несанкционированной перенастройки
PIN-код
Диапазон установки пороговых значений
0 … 100 %
Диапазон настройки гистерезиса
0 … 90 %
Класс защиты
IP40

Условия работы

Давление перегрузки
0,5 МПа
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой
Температура среды
0 … 50 °C
Температура окружающей среды
0 … 50 °C
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Класс чистоты помещения
Класс 4 по ISO

Масса

Вес продукта
46 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PA с армированием
Материалы в контакте со средой
FPM; Легированная сталь, нержавеющая

Принадлежности

Что подходит к SPAN-B2R-G18M-PN-PN-L1

По разделу «Принадлежности» каталога Festo — для размера 1. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Крепление1
Электрические модули2
Датчики и кабели2

Подключение воздуха11

Документы

Документация

PDFТаблица данных SPAN-B2R-G18M-PN-PN-L1PDF · Festo · на русскомPDFКаталог Festo SPANPDF · на английском · Festo, 2026SPANВсе исполнения серии28 позиций, подбор по параметрам

FAQ

Частые вопросы

SPAN-B2R-G18M-PN-PN-L1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SPAN-B2R-G18M-PN-PN-L1?

Датчик давления Festo SPAN-B2R-G18M-PN-PN-L1, артикул 8035545: диапазон измерения давления, начальное значение — −1 бар; диапазон перегрузки — 5 бар; авторизация — знак RCM, c UL us — Listed (OL); сертификационный департамент — UL E322346; измеряемая величина — избыточное давление; масса — 46 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик давления?

Контролирует давление или вакуум в системе и выдаёт сигнал при достижении заданного значения. Диапазон измерения и тип выхода указаны в характеристиках.

03В каких условиях можно использовать SPAN-B2R-G18M-PN-PN-L1?

По таблице данных Festo: температура окружающей среды — 0 … 50 °C; температура среды — 0 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы; класс защиты — IP40.

04Из каких материалов изготовлен SPAN-B2R-G18M-PN-PN-L1?

Материал корпуса — PA с армированием; материалы в контакте со средой — FPM, легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SPAN-B2R-G18M-PN-PN-L1?

SPAN — датчик давления; B2R — диапазон измерения давления и вход давления: -1 … 1 бар, избыточное давление; G18M — пневматическое присоединение и тип резьбы: G1/8, наружная; PN — электрический выход 1: PNP или NPN; PN — электрический выход 2: PNP или NPN; L1 — электрическое подключение: разъём типа L1.

06Какие исполнения есть в серии SPAN, кроме SPAN-B2R-G18M-PN-PN-L1?

В серии «Датчик давления SPAN» — 28 позиций. У SPAN-B2R-G18M-PN-PN-L1: присоединение — наружная резьба G1/8, внутренняя резьба M5; диапазон измерения давления, начальное значение — −1 бар; диапазон перегрузки — 5 бар; опции настройки — обучение (Teach-In), через дисплей и кнопки. Другие варианты (присоединение: внутренняя резьба M5; наружная резьба R1/8, внутренняя резьба M5) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SPAN-B2R-G18M-PN-PN-L1?

В блоке «Принадлежности» на этой странице: крепление (1), электрические модули (2), датчики и кабели (2), подключение воздуха (11). Например: SAMH-PU-A, SASC-P4-A-M8-A, NEBS-L1G4-K-2.5-LE4, NPFC-L-2G18-F. Подобраны по каталогу Festo для этого размера.

08Есть ли на SPAN-B2R-G18M-PN-PN-L1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SPAN; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SPAN-B2R-G18M-PN-PN-L1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SPAN-B2R-G18M-PN-PN-L1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SPAN-B2R-G18M-PN-PN-L1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8035545; ввоз официальный, с грузовой таможенной декларацией.
