FestoДатчик давления

SPAN-P10R-Q4-PNLK-PNVBA-L1

GTIN 4052568284817 Оригинал Festo

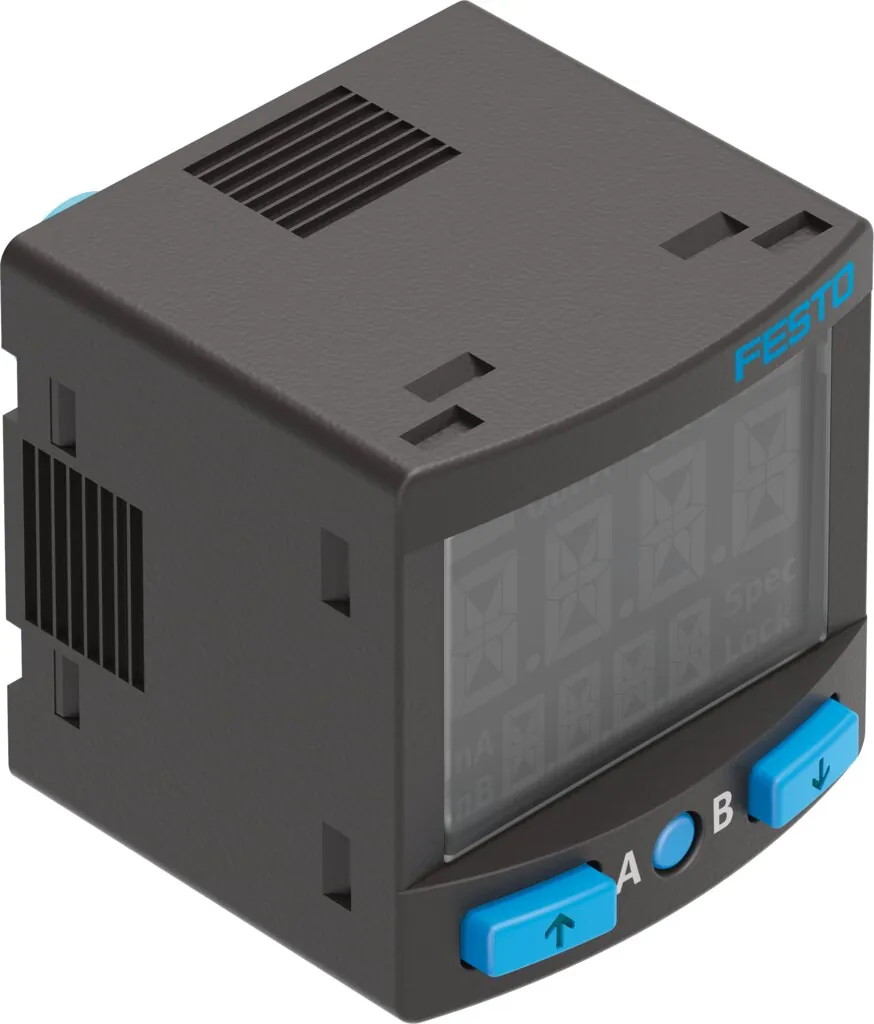

Датчик давления Festo SPAN-P10R-Q4-PNLK-PNVBA-L1: для шлангов с наружным диаметром 4 мм; 0 бар; 15 бар; IO-Link; Обучение (Teach-In); через дисплей и кнопки.

Диапазон измерения давления, начальное значение
0 бар
Диапазон перегрузки
15 бар
Авторизация
Знак RCM; c UL us — Listed (OL)
Сертификационный департамент
UL E322346
Измеряемая величина
Избыточное давление
Масса
25 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение

Диапазон измерения давления, начальное значение

Диапазон перегрузки

Опции настройки

Обозначение

Что означает SPAN-P10R-Q4-PNLK-PNVBA-L1

  1. SPANСерия

    Датчик давления

  2. P10RДиапазон измерения давления и вход давления

    0 … 10 бар; избыточное давление

  3. Q4Пневматическое присоединение

    Цанговое соединение под шланг 4 мм

  4. PNLKЭлектрический выход 1

    PNP, NPN или IO-Link

  5. PNVBAЭлектрический выход 2

    PNP, NPN, 0 … 10 В, 1 … 5 В или 4 … 20 мА

  6. L1Электрическое подключение

    Разъём типа L1

Характеристики

Технические данные SPAN-P10R-Q4-PNLK-PNVBA-L1

Основные

Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Сертификационный департамент
UL E322346
Измеряемая величина
Избыточное давление
Метод измерения
С пьезорезистивным датчиком давления
Диапазон измерения давления, начальное значение
0 бар
Диапазон измерения давления, конечное значение
10 бар
Диапазон перегрузки
15 бар
Избыточное давление
15 бар
Точность, полный диапазон измеряемой величины
1,5 %FS
Точность повторения в ± % шкалы
0,3 %FS
Температурный коэффициент в % шкалы/К
0,05 %FS/K
Выход переключателя
Допускающие переключение 2 х PNP или 2 х NPN
Функция переключения
Оконный режим; Компаратор порогового значения; Режим Auto difference
Функция переключающего элемента
Н.З. или Н.О. контакт, переключаемый
Макс. выходной ток
100 мА
Аналоговый выход
0 — 10 В; 4 — 20 мА; 1 — 5 В
Макс. сопротивление нагрузки, выход по току
500 Ом
Мин. сопротивление нагрузки, выход по напряжению
20 кОм
Защита от короткого замыкания
Да
Протокол
IO-Link
IO-Link, протокол
Устройство V 1.1
IO-Link, профиль
Профиль Smart Sensor
IO-Link, классы функции
Бинарные каналы данных (BDC); Переменная данных процесса (PDV); Идентификация; диагностика; Канал обучения
IO-Link, режим связи
COM2 (38,4 kBaud)
IO-Link, поддержка SIO режима
Да
IO-Link, тип порта
A
IO-Link, ширина данных процесса OUT
0 Byte
IO-Link, ширина данных процесса IN
2 байта
IO-Link, данные процесса содержат IN
14 бит PDV (считывание давления); 2 бит BDC (мониторинг давления)
IO-Link, минимальное время цикла
3 мс
IO-Link, требуется память данных
0,5 кБ
Диапазон рабочего напряжения DC
15 … 30 В
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
Присоединение L1 Дж
Электрическое подключение 1, количество контактов/проводов
4
Тип крепления
Установка передней панели; с креплением на стене/поверхности
Положение при сборке
Любое
Пневматическое присоединение
Для шлангов с наружным диаметром 4 мм
Тип дисплея
ЖК-индикатор с подсветкой
Опции настройки
IO-Link; Обучение (Teach-In); через дисплей и кнопки
Защита от несанкционированной перенастройки
IO-Link; PIN-код
Диапазон установки пороговых значений
0 … 100 %
Диапазон настройки гистерезиса
0 … 90 %
Класс защиты
IP40

Условия работы

Давление перегрузки
1,5 МПа
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой
Температура среды
0 … 50 °C
Температура окружающей среды
0 … 50 °C
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Класс чистоты помещения
Класс 4 по ISO

Масса

Вес продукта
25 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PA с армированием
Материалы в контакте со средой
FPM; NBR; PA с армированием

Принадлежности

Что подходит к SPAN-P10R-Q4-PNLK-PNVBA-L1

По разделу «Принадлежности» каталога Festo — для размера 1. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха19
Крепление1
Электрические модули2
Датчики и кабели2

Документы

Документация

PDFТаблица данных SPAN-P10R-Q4-PNLK-PNVBA-L1PDF · Festo · на русскомPDFКаталог Festo SPANPDF · на английском · Festo, 2026SPANВсе исполнения серии28 позиций, подбор по параметрам

FAQ

Частые вопросы

SPAN-P10R-Q4-PNLK-PNVBA-L1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SPAN-P10R-Q4-PNLK-PNVBA-L1?

Датчик давления Festo SPAN-P10R-Q4-PNLK-PNVBA-L1, артикул 8035541: диапазон измерения давления, начальное значение — 0 бар; диапазон перегрузки — 15 бар; авторизация — знак RCM, c UL us — Listed (OL); сертификационный департамент — UL E322346; измеряемая величина — избыточное давление; масса — 25 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик давления?

Контролирует давление или вакуум в системе и выдаёт сигнал при достижении заданного значения. Диапазон измерения и тип выхода указаны в характеристиках.

03В каких условиях можно использовать SPAN-P10R-Q4-PNLK-PNVBA-L1?

По таблице данных Festo: температура окружающей среды — 0 … 50 °C; температура среды — 0 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы; класс защиты — IP40.

04Из каких материалов изготовлен SPAN-P10R-Q4-PNLK-PNVBA-L1?

Материал корпуса — PA с армированием; материалы в контакте со средой — FPM, NBR, PA с армированием. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SPAN-P10R-Q4-PNLK-PNVBA-L1?

SPAN — датчик давления; P10R — диапазон измерения давления и вход давления: 0 … 10 бар, избыточное давление; Q4 — пневматическое присоединение: цанговое соединение под шланг 4 мм; PNLK — электрический выход 1: PNP, NPN или IO-Link; PNVBA — электрический выход 2: PNP, NPN, 0 … 10 В, 1 … 5 В или 4 … 20 мА; L1 — электрическое подключение: разъём типа L1.

06Какие исполнения есть в серии SPAN, кроме SPAN-P10R-Q4-PNLK-PNVBA-L1?

В серии «Датчик давления SPAN» — 28 позиций. У SPAN-P10R-Q4-PNLK-PNVBA-L1: присоединение — шланг Ø4 мм; диапазон измерения давления, начальное значение — 0 бар; диапазон перегрузки — 15 бар. Другие варианты (присоединение: внутренняя резьба G1/8; внутренняя резьба M5; наружная резьба G1/8, внутренняя резьба M5; наружная резьба R1/8, внутренняя резьба M5) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SPAN-P10R-Q4-PNLK-PNVBA-L1?

В блоке «Принадлежности» на этой странице: подключение воздуха (19), крепление (1), электрические модули (2), датчики и кабели (2). Например: PUN-H-4X0,75-BL, SAMH-PU-A, SASC-P4-A-M8-A, NEBS-L1G4-K-2.5-LE4. Подобраны по каталогу Festo для этого размера.

08Есть ли на SPAN-P10R-Q4-PNLK-PNVBA-L1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SPAN; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SPAN-P10R-Q4-PNLK-PNVBA-L1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SPAN-P10R-Q4-PNLK-PNVBA-L1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SPAN-P10R-Q4-PNLK-PNVBA-L1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8035541; ввоз официальный, с грузовой таможенной декларацией.
