FestoДатчик давления

SPAU-P10R-W-G18FD-L-PNLK-PNVBA-M8U

GTIN 4052568277086 Оригинал Festo

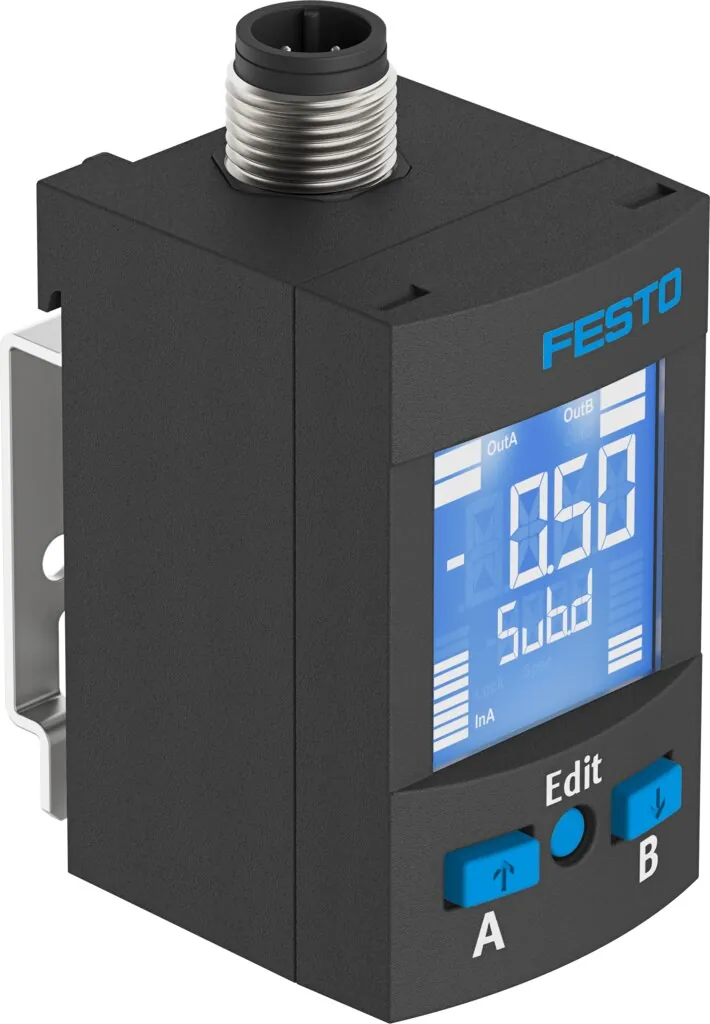

Датчик давления Festo SPAU-P10R-W-G18FD-L-PNLK-PNVBA-M8U: подходит для мониторинга сжатого воздуха и нейтральных газов, монтаж с помощью настенного крепежа, с дисплеем.

Присоединение
G1/8
Аналоговый выход
0 — 10 В; 4 — 20 мА; 1 — 5 В
Диапазон измерения давления, начальное значение
0 бар
Авторизация
Знак RCM; c UL us — Listed (OL)
Знак KC
KC-EMV
Масса
70 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение

Диапазон измерения давления, начальное значение

Другой вариант опций — собрать в конфигураторе SPAU

Обозначение

Что означает SPAU-P10R-W-G18FD-L-PNLK-PNVBA-M8U

  1. SPAUСерия

    Датчик давления

  2. P10RДиапазон измерения давления и вход давления

    0 … 10 бар; избыточное давление

  3. WСпособ монтажа

    Настенный монтаж

  4. G18FDПневматическое присоединение и тип резьбы и направление выхода

    G1/8; внутренняя; снизу

  5. LИндикация

    ЖК-дисплей с подсветкой

  6. PNLKЭлектрический выход 1

    PNP, NPN или IO-Link

  7. PNVBAЭлектрический выход 2

    PNP, NPN, 0 … 10 В, 1 … 5 В или 4 … 20 мА

  8. M8UЭлектрическое подключение и направление электрического вывода

    Разъём M8; сверху

Характеристики

Технические данные SPAU-P10R-W-G18FD-L-PNLK-PNVBA-M8U

Основные

Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Знак KC
KC-EMV
Измеряемая величина
Избыточное давление
Метод измерения
С пьезорезистивным датчиком давления
Диапазон измерения давления, начальное значение
0 бар
Диапазон измерения давления, конечное значение
10 бар
Диапазон перегрузки
15 бар
Разрешение аналого-цифрового преобразователя
12 Bit
Точность, полный диапазон измеряемой величины
1,5 %FS
Точность повторения в ± % шкалы
0,3 %FS
Температурный коэффициент в % шкалы/К
0,05 %FS/K
Выход переключателя
Допускающие переключение 2 х PNP или 2 х NPN
Функция переключения
Свободно программируемый
Функция переключающего элемента
Н.З. или Н.О. контакт, переключаемый
Макс. выходной ток
100 мА
Аналоговый выход
0 — 10 В; 4 — 20 мА; 1 — 5 В
Время нарастания
3 мс
Макс. сопротивление нагрузки, выход по току
500 Ом
Мин. сопротивление нагрузки, выход по напряжению
10 кОм
Защита от короткого замыкания
Да
Протокол
IO-Link
IO-Link, протокол
Устройство V 1.1
IO-Link, профиль
Профиль Smart Sensor
IO-Link, классы функции
Бинарные каналы данных (BDC); Переменная данных процесса (PDV); Идентификация; диагностика; Канал обучения
IO-Link, режим связи
COM2 (38,4 kBaud)
IO-Link, поддержка SIO режима
Да
IO-Link, тип порта
A
IO-Link, ширина данных процесса OUT
0 Byte
IO-Link, ширина данных процесса IN
2 байта
IO-Link, данные процесса содержат IN
14 бит PDV (считывание давления); 2 бит BDC (мониторинг давления)
IO-Link, минимальное время цикла
3 мс
IO-Link, требуется память данных
0,5 кБ
Диапазон рабочего напряжения DC
20 … 30 В
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
M8x1, A-код по EN 61076-2-104
Электрическое подключение 1, количество контактов/проводов
4
Тип крепления
С креплением на стене/поверхности
Положение при сборке
Любое
Пневматическое присоединение
G1/8
Тип дисплея
ЖК-индикатор с подсветкой
Опции настройки
IO-Link; Обучение (Teach-In); через дисплей и кнопки
Защита от несанкционированной перенастройки
IO-Link; PIN-код
Диапазон установки пороговых значений
0 … 100 %
Диапазон настройки гистерезиса
0 … 90 %
Класс защиты
IP65; IP67

Условия работы

Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой
Температура среды
0 … 50 °C
Температура окружающей среды
0 … 50 °C
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L

Масса

Вес продукта
70 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Принадлежности

Что подходит к SPAU-P10R-W-G18FD-L-PNLK-PNVBA-M8U

По разделу «Принадлежности» каталога Festo этой серии. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Крепление2
Прочее1

Документы

Документация

PDFТаблица данных SPAU-P10R-W-G18FD-L-PNLK-PNVBA-M8UPDF · Festo · на русскомPDFКаталог Festo SPAUPDF · на английском · Festo, 2026SPAUВсе исполнения серии33 позиции, подбор по параметрам

FAQ

Частые вопросы

SPAU-P10R-W-G18FD-L-PNLK-PNVBA-M8U: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SPAU-P10R-W-G18FD-L-PNLK-PNVBA-M8U?

Датчик давления Festo SPAU-P10R-W-G18FD-L-PNLK-PNVBA-M8U, артикул 8001231: присоединение — G1/8; аналоговый выход — 0 — 10 В, 4 — 20 мА, 1 — 5 В; диапазон измерения давления, начальное значение — 0 бар; авторизация — знак RCM, c UL us — Listed (OL); знак KC — KC-EMV; масса — 70 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик давления?

Контролирует давление или вакуум в системе и выдаёт сигнал при достижении заданного значения. Диапазон измерения и тип выхода указаны в характеристиках.

03В каких условиях можно использовать SPAU-P10R-W-G18FD-L-PNLK-PNVBA-M8U?

По таблице данных Festo: температура окружающей среды — 0 … 50 °C; температура среды — 0 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы; класс защиты — IP65, IP67.

04Как расшифровать обозначение SPAU-P10R-W-G18FD-L-PNLK-PNVBA-M8U?

SPAU — датчик давления; P10R — диапазон измерения давления и вход давления: 0 … 10 бар, избыточное давление; W — способ монтажа: настенный монтаж; G18FD — пневматическое присоединение и тип резьбы и направление выхода: G1/8, внутренняя, снизу; L — индикация: ЖК-дисплей с подсветкой; PNLK — электрический выход 1: PNP, NPN или IO-Link; PNVBA — электрический выход 2: PNP, NPN, 0 … 10 В, 1 … 5 В или 4 … 20 мА; M8U — электрическое подключение и направление электрического вывода: разъём M8, сверху.

05Какие исполнения есть в серии SPAU, кроме SPAU-P10R-W-G18FD-L-PNLK-PNVBA-M8U?

В серии «Датчик давления SPAU» — 33 позиции. У SPAU-P10R-W-G18FD-L-PNLK-PNVBA-M8U: присоединение — G1/8; диапазон измерения давления, начальное значение — 0 бар. Другие варианты (присоединение: QS-4, QS-6, R1/4, R1/8, фланец) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к SPAU-P10R-W-G18FD-L-PNLK-PNVBA-M8U?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), крепление (2), прочее (1). Например: QS-G1/8-8, SAMH-PU-A, SACC-PU-G. Подобраны по каталогу Festo для этого размера.

07Есть ли на SPAU-P10R-W-G18FD-L-PNLK-PNVBA-M8U документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SPAU; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит SPAU-P10R-W-G18FD-L-PNLK-PNVBA-M8U и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SPAU-P10R-W-G18FD-L-PNLK-PNVBA-M8U в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09SPAU-P10R-W-G18FD-L-PNLK-PNVBA-M8U — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8001231; ввоз официальный, с грузовой таможенной декларацией.
