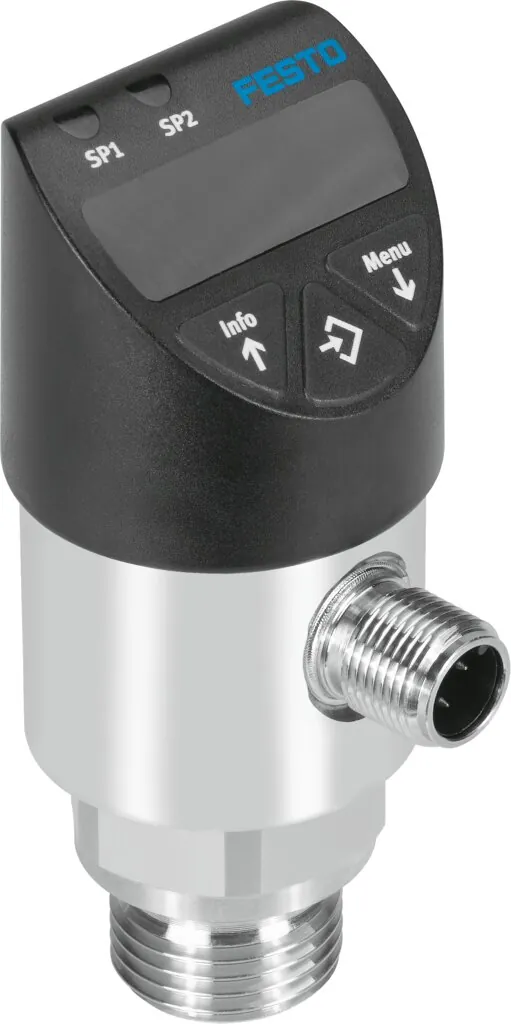

FestoДатчик давления

SPAW-P50R-G12M-2P-M12

GTIN 4052568257576 Оригинал Festo

Датчик давления Festo SPAW-P50R-G12M-2P-M12: для измерения давления среды, диапазон измерения 0 … 50 бар, пневматическое присоединение наружная резьба G1/2.

Присоединение
Наружная резьба G1/2
Выход переключателя
2xPNP
Диапазон измерения давления, начальное значение
0 бар
Авторизация
Знак RCM; c UL us — Listed (OL)
Измеряемая величина
Избыточное давление
Масса
230 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение

Выход переключателя

Диапазон измерения давления, начальное значение

Метод измерения

Обозначение

Что означает SPAW-P50R-G12M-2P-M12

  1. SPAWСерия

    Датчик давления

  2. P50RДиапазон измерения давления и вход давления

    0 … 50 бар; избыточное давление

  3. G12MПневматическое присоединение и тип резьбы

    G1/2; наружная

  4. 2PЭлектрический выход 1

    2 × PNP

  5. M12Электрическое подключение

    Разъём M12, кодировка A

Характеристики

Технические данные SPAW-P50R-G12M-2P-M12

Основные

Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Измеряемая величина
Избыточное давление
Метод измерения
Датчик давления с тонкой металлической мембраной
Диапазон измерения давления, начальное значение
0 бар
Диапазон измерения давления, конечное значение
50 бар
Избыточное давление
100 бар
Точность, полный диапазон измеряемой величины
1 %FS
Точность повторения в ± % шкалы
0,15 %FS
Выход переключателя
2xPNP
Функция переключения
Свободно программируемый
Функция переключающего элемента
Переключаемый
Макс. выходной ток
250 мА
Время нарастания
3 мс
Защита от короткого замыкания
Да
Диапазон рабочего напряжения DC
15 … 35 В
Защищен от смены полярности
Для рабочего напряжения
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 1, количество контактов/проводов
4
Электрическое подключение 1, тип монтажа
Фиксация винта
Тип крепления
С наружной резьбой
Положение при сборке
Любое
Пневматическое присоединение
Наружная резьба G1/2
Тип дисплея
4-символьный буквенно-цифровый; Светодиодная индикация
Рабочий режим дисплея
Красный светодиод
Опции настройки
Через дисплей и кнопки
Защита от несанкционированной перенастройки
PIN-код
Диапазон установки пороговых значений
0,5 … 100 %
Диапазон настройки гистерезиса
0,5 … 99,5 %
Класс защиты
IP65; IP67

Условия работы

Давление перегрузки
10 МПа
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]; Среда; Газообразная среда
Температура среды
−20 … 85 °C
Температура окружающей среды
0 … 80 °C
Классификация сопротивления коррозии CRC
4 — Очень высокая стойкост ьк коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
230 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
ABS; Легированная сталь, нержавеющая
Материалы в контакте со средой
Легированная сталь, нержавеющая
Материал уплотнительного кольца
NBR

Принадлежности

Что подходит к SPAW-P50R-G12M-2P-M12

По разделу «Принадлежности» каталога Festo этой серии. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха17
Крепление1

Документы

Документация

PDFТаблица данных SPAW-P50R-G12M-2P-M12PDF · Festo · на русскомPDFКаталог Festo SPAWPDF · на английском · Festo, 2026SPAWВсе исполнения серии108 позиций, подбор по параметрам

FAQ

Частые вопросы

SPAW-P50R-G12M-2P-M12: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SPAW-P50R-G12M-2P-M12?

Датчик давления Festo SPAW-P50R-G12M-2P-M12, артикул 8022756: присоединение — наружная резьба G1/2; выход переключателя — 2xPNP; диапазон измерения давления, начальное значение — 0 бар; авторизация — знак RCM, c UL us — Listed (OL); измеряемая величина — избыточное давление; масса — 230 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик давления?

Контролирует давление или вакуум в системе и выдаёт сигнал при достижении заданного значения. Диапазон измерения и тип выхода указаны в характеристиках.

03В каких условиях можно использовать SPAW-P50R-G12M-2P-M12?

По таблице данных Festo: температура окружающей среды — 0 … 80 °C; температура среды — −20 … 85 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-], среда, газообразная среда; класс защиты — IP65, IP67.

04Из каких материалов изготовлен SPAW-P50R-G12M-2P-M12?

Материал корпуса — ABS, легированная сталь, нержавеющая; материалы в контакте со средой — легированная сталь, нержавеющая; материал уплотнительного кольца — NBR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SPAW-P50R-G12M-2P-M12?

SPAW — датчик давления; P50R — диапазон измерения давления и вход давления: 0 … 50 бар, избыточное давление; G12M — пневматическое присоединение и тип резьбы: G1/2, наружная; 2P — электрический выход 1: 2 × PNP; M12 — электрическое подключение: разъём M12, кодировка A.

06Какие исполнения есть в серии SPAW, кроме SPAW-P50R-G12M-2P-M12?

В серии «Датчик давления SPAW» — 108 позиций. У SPAW-P50R-G12M-2P-M12: присоединение — наружная резьба G1/2; выход переключателя — 2xPNP; диапазон измерения давления, начальное значение — 0 бар. Другие варианты (присоединение: внутренняя резьба G1/4) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SPAW-P50R-G12M-2P-M12?

В блоке «Принадлежности» на этой странице: подключение воздуха (17), крепление (1). Например: QS-G1/2-12, PQ-RK-22-B. Подобраны по каталогу Festo для этого размера.

08Есть ли на SPAW-P50R-G12M-2P-M12 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SPAW; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SPAW-P50R-G12M-2P-M12 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SPAW-P50R-G12M-2P-M12 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SPAW-P50R-G12M-2P-M12 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8022756; ввоз официальный, с грузовой таможенной декларацией.
