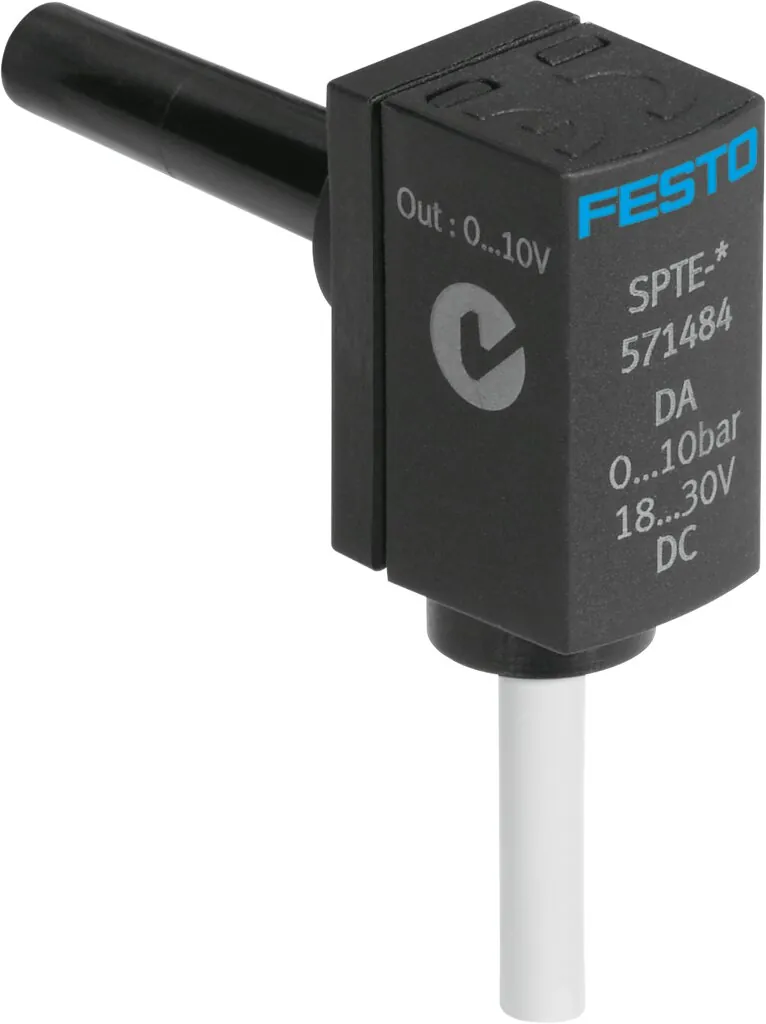

FestoДатчик давления

SPTE-P10R-S4-V-2.5K

GTIN 4052568101381 Оригинал Festo

Датчик давления Festo SPTE-P10R-S4-V-2.5K: быстроразъемное соединение QS-4; 0 — 10 В; 0 бар; 18 … 30 В.

Присоединение
Быстроразъемное соединение QS-4
Аналоговый выход
0 — 10 В
Диапазон измерения давления, начальное значение
0 бар
Диапазон рабочего напряжения DC
18 … 30 В
Сертификационный департамент
UL E322346
Масса
35 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение

Обозначение

Что означает SPTE-P10R-S4-V-2.5K

  1. SPTEСерия

    Датчик давления

  2. P10RДиапазон измерения давления и вход давления

    0 … 10 бар; избыточное давление

  3. S4Пневматическое присоединение

    Вставная втулка 4 мм

  4. VЭлектрический выход 1

    0 … 10 В

  5. 2.5KЭлектрическое подключение

    Кабель 2,5 м, свободный конец

Характеристики

Технические данные SPTE-P10R-S4-V-2.5K

Основные

Авторизация
Знак RCM; c UL us — Recognized (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Сертификационный департамент
UL E322346
Измеряемая величина
Избыточное давление
Метод измерения
С пьезорезистивным датчиком давления
Диапазон измерения давления, начальное значение
0 бар
Диапазон измерения давления, конечное значение
10 бар
Избыточное давление
15 бар
Точность, полный диапазон измеряемой величины
3 %FS
Точность повторения в ± % шкалы
0,3 %FS
Температурный коэффициент в % шкалы/К
0,05 %FS/K
Аналоговый выход
0 — 10 В
Время нарастания
1 мс
Мин. сопротивление нагрузки, выход по напряжению
15 кОм
Защита от короткого замыкания
Для всех электрических соединений
Диапазон рабочего напряжения DC
18 … 30 В
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение
3-жильный; Кабель; Открытый конец
Длина кабеля
2,5 м
Тип крепления
Штекерный
Положение при сборке
Любое
Пневматическое присоединение
Быстроразъемное соединение QS-4
Класс защиты
IP40

Условия работы

Давление перегрузки
1,5 МПа
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой
Температура среды
0 … 50 °C
Температура окружающей среды
0 … 50 °C
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Класс чистоты помещения
Класс 4 по ISO

Масса

Вес продукта
35 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PA с армированием
Материал уплотнительного кольца
FPM

Принадлежности

Что подходит к SPTE-P10R-S4-V-2.5K

По разделу «Принадлежности» каталога Festo этой серии.

Крепление2
Датчики и кабели2

Документы

Документация

PDFТаблица данных SPTE-P10R-S4-V-2.5KPDF · Festo · на русскомPDFКаталог Festo SPTEPDF · на английском · Festo, 2026SPTEВсе исполнения серии21 позиция, подбор по параметрам

FAQ

Частые вопросы

SPTE-P10R-S4-V-2.5K: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SPTE-P10R-S4-V-2.5K?

Датчик давления Festo SPTE-P10R-S4-V-2.5K, артикул 571484: присоединение — быстроразъемное соединение QS-4; аналоговый выход — 0 — 10 В; диапазон измерения давления, начальное значение — 0 бар; диапазон рабочего напряжения DC — 18 … 30 В; сертификационный департамент — UL E322346; масса — 35 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик давления?

Контролирует давление или вакуум в системе и выдаёт сигнал при достижении заданного значения. Диапазон измерения и тип выхода указаны в характеристиках.

03В каких условиях можно использовать SPTE-P10R-S4-V-2.5K?

По таблице данных Festo: температура окружающей среды — 0 … 50 °C; температура среды — 0 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP40.

04Из каких материалов изготовлен SPTE-P10R-S4-V-2.5K?

Материал корпуса — PA с армированием; материал уплотнительного кольца — FPM. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SPTE-P10R-S4-V-2.5K?

SPTE — датчик давления; P10R — диапазон измерения давления и вход давления: 0 … 10 бар, избыточное давление; S4 — пневматическое присоединение: вставная втулка 4 мм; V — электрический выход 1: 0 … 10 В; 2.5K — электрическое подключение: кабель 2,5 м, свободный конец.

06Какие исполнения есть в серии SPTE, кроме SPTE-P10R-S4-V-2.5K?

В серии «Датчик давления SPTE» — 21 позиция. У SPTE-P10R-S4-V-2.5K: присоединение — быстроразъемное соединение QS-4. Другие варианты (присоединение: QS-3, QS-4, быстроразъемное соединение QS-6, картридж 10 мм, фланец) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SPTE-P10R-S4-V-2.5K?

В блоке «Принадлежности» на этой странице: крепление (2), датчики и кабели (2). Например: SAMH-PE-MC-1, NECU-S-ECG4-HX-Q3. Подобраны по каталогу Festo для этого размера.

08Есть ли на SPTE-P10R-S4-V-2.5K документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SPTE; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SPTE-P10R-S4-V-2.5K и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SPTE-P10R-S4-V-2.5K в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SPTE-P10R-S4-V-2.5K — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 571484; ввоз официальный, с грузовой таможенной декларацией.
