FestoБлок датчиков

SRAP-M-CA1-YB270-1-A-TM20

GTIN 4052568216191 Оригинал Festo

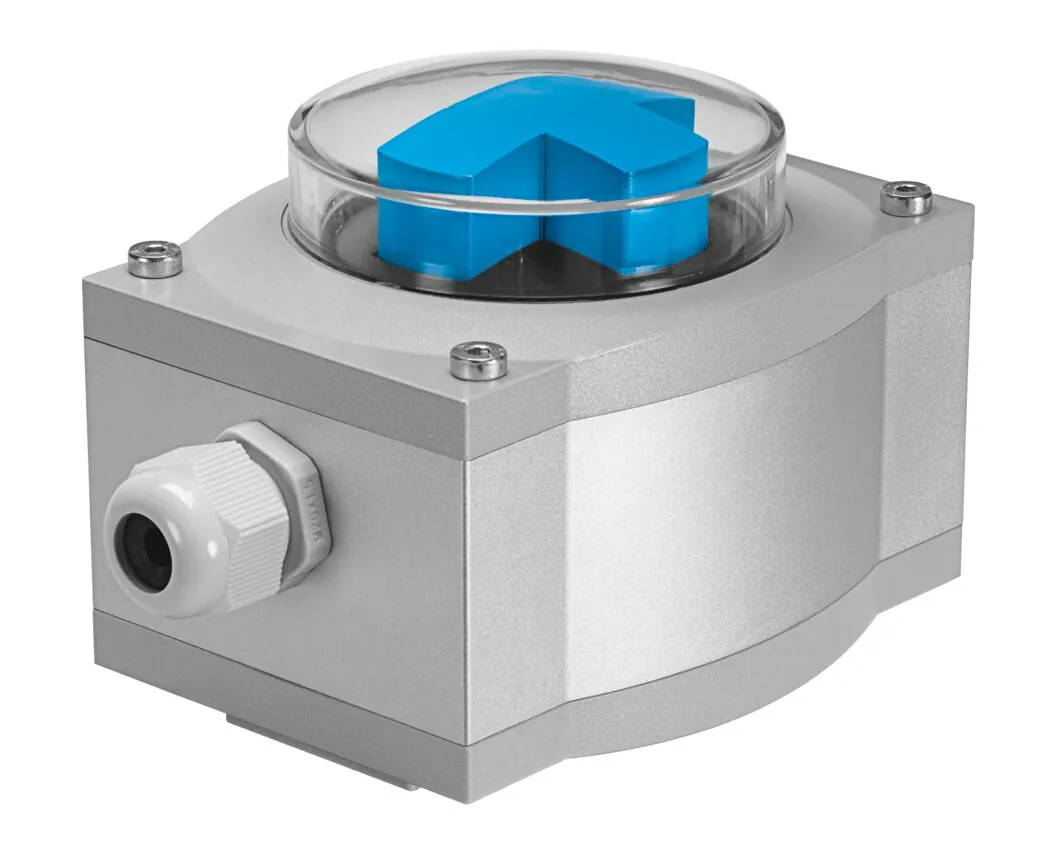

Блок датчиков Festo SRAP-M-CA1-YB270-1-A-TM20: analogue feedback signal from 4….20mA for monitoring process valves actuated with pneumatic quarter turn actuators.

Индикатор позиции
Желтый/черный
Форма
Угловой
Основан на стандарте
VDI/VDE 3845 (NAMUR)
Измеряемая величина
Угол поворота
Принцип измерения
Магнитный, Холла
Масса
1,00 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Индикатор позиции

Характеристики

Технические данные SRAP-M-CA1-YB270-1-A-TM20

Основные

Форма
Угловой
Основан на стандарте
VDI/VDE 3845 (NAMUR)
Авторизация
Знак RCM; c UL us — Recognized (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Измеряемая величина
Угол поворота
Принцип измерения
Магнитный, Холла
Аналоговый выход
4 — 20 мА
Повторяемость аналогового выхода в ± °
1 °
Защита от короткого замыкания
Да
Способность выдерживать перегрузку
Имеется в наличии
Диапазон рабочего напряжения DC
15 … 30 В
Холостой ток
12 … 20 мА
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение
9-пин; Вворачиваемый терминал; Вставной
Номинальное поперечное сечение соединяемого проводника
2,5 mm2
Резьбовое подключение кабеля
M20
Допустимый диаметр кабеля
5 … 13 мм
Макс. длина линии
30 м
Положение при сборке
Любое
Индикатор позиции
Желтый/черный
Опции настройки
Обучение (Teach-In); Самообучение через электрическое подключение
Диапазон уставок, запись угла
0 … 270 °
Класс защиты
IP65
Напряжение изоляции
50 В
Импульсная мощность
0,8 кВ
Класс безопасности
III
Степень загрязнения
3

Условия работы

Температура окружающей среды
−20 … 80 °C
Классификация сопротивления коррозии CRC
3 — Высокая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
1000 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Алюминиевый сплав

Принадлежности

Что подходит к SRAP-M-CA1-YB270-1-A-TM20

По разделу «Принадлежности» каталога Festo — для размера 1.

Датчики и кабели2

Привод и муфты5

Крепление4

Документы

Документация

PDFТаблица данных SRAP-M-CA1-YB270-1-A-TM20PDF · Festo · на русскомPDFКаталог Festo SRAPPDF · на английском · Festo, 2025SRAPВсе исполнения серии12 позиций, подбор по параметрам

FAQ

Частые вопросы

SRAP-M-CA1-YB270-1-A-TM20: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SRAP-M-CA1-YB270-1-A-TM20?

Блок датчиков Festo SRAP-M-CA1-YB270-1-A-TM20, артикул 568242: индикатор позиции — желтый/черный; форма — угловой; основан на стандарте — VDI/VDE 3845 (NAMUR); измеряемая величина — угол поворота; принцип измерения — магнитный, Холла; масса — 1,00 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать SRAP-M-CA1-YB270-1-A-TM20?

По таблице данных Festo: температура окружающей среды — −20 … 80 °C; класс защиты — IP65.

03Из каких материалов изготовлен SRAP-M-CA1-YB270-1-A-TM20?

Материал корпуса — алюминиевый сплав. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии SRAP, кроме SRAP-M-CA1-YB270-1-A-TM20?

В серии «Блок датчиков SRAP» — 12 позиций. У SRAP-M-CA1-YB270-1-A-TM20: индикатор позиции — желтый/черный. Другие варианты (индикатор позиции: красный/зеленый, синий/черный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к SRAP-M-CA1-YB270-1-A-TM20?

В блоке «Принадлежности» на этой странице: датчики и кабели (2), привод и муфты (5), крепление (4). Например: NETC-M-M20-KA, DARQ-C-S11, DASB-P1-HA-SB. Подобраны по каталогу Festo для этого размера.

06Есть ли на SRAP-M-CA1-YB270-1-A-TM20 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SRAP; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит SRAP-M-CA1-YB270-1-A-TM20 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SRAP-M-CA1-YB270-1-A-TM20 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08SRAP-M-CA1-YB270-1-A-TM20 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 568242; ввоз официальный, с грузовой таможенной декларацией.
