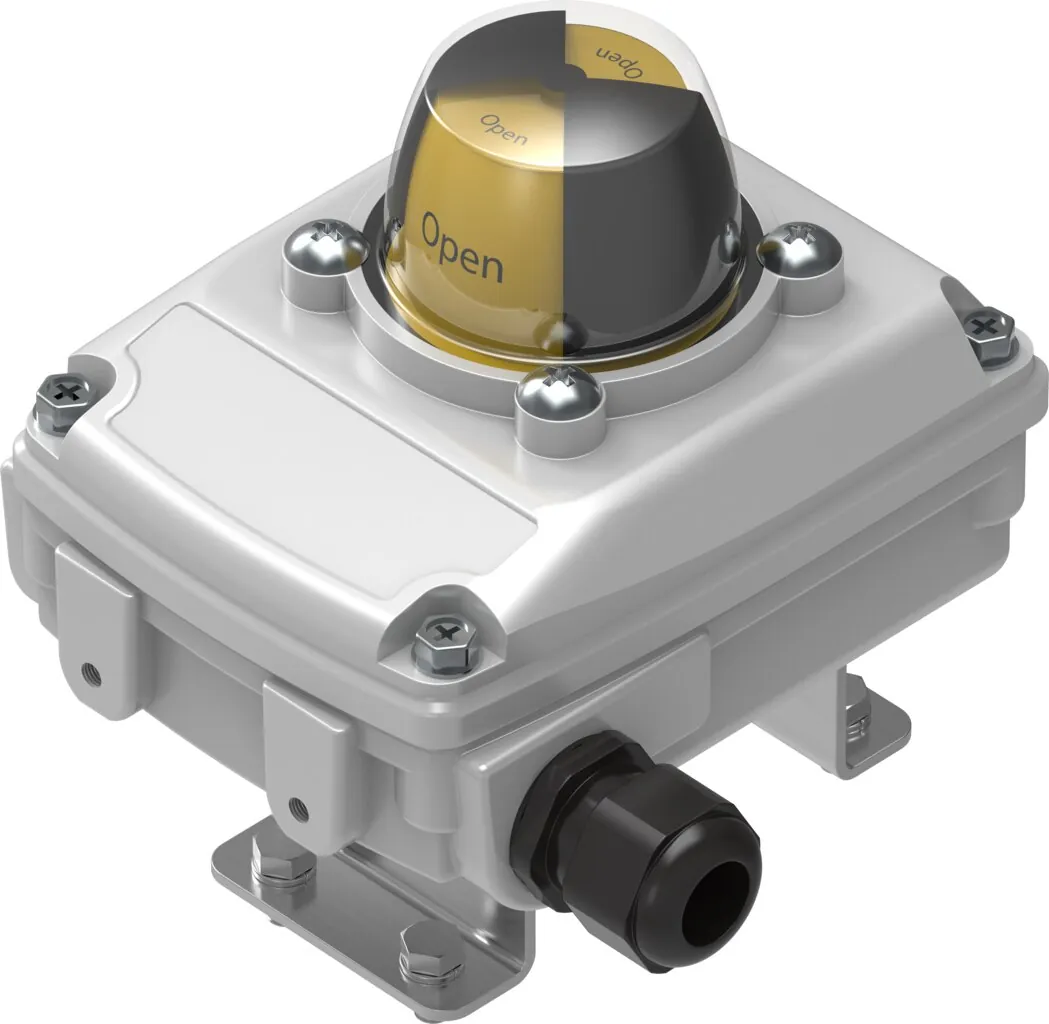

FestoБлок концевых выключателей

SRBC-CA3-YR90-N-20N-ZC-C2P20-EX6

GTIN 4052568269807 Оригинал Festo

Блок концевых выключателей Festo SRBC-CA3-YR90-N-20N-ZC-C2P20-EX6: for electrical feedback and position monitoring of process valves actuated with pneumatic quarter turn actuators.

Выход переключателя
NAMUR
Принцип измерения
Индуктивный
Функция переключающего элемента
Нормально замкнутый контакт
Диапазон рабочего напряжения DC
8,2 В
Авторизация
Знак RCM
Масса
800 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные SRBC-CA3-YR90-N-20N-ZC-C2P20-EX6

Основные

Авторизация
Знак RCM
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU по взрывозащите (ATEX); в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам взрывозащиты; По британским нормам RoHS
Знак KC
KC-EMV
Категория ATEX Газ
II 1G
Взрывозащита типа "Газ"
Ex ia IIC T6/T5 Ga
Категория ATEX Пыль
II 1D
Сертификация взрывозащиты за пределами Евросоюза
EPL Da (CN); EPL Da (GB); EPL Da (IEC-EX); EPL Ga (CN); EPL Ga (GB); EPL Ga (IEC-EX)
Взрывобезопасная температура окружающей среды
См. АТЕХ сертификат; См. IECEx сертификат
Maкс. входное напряжение
16 В
Эффективная индуктивность
100 µH
Эффективная мощность
100 nF
Максю параметры входов для искробезопасной цепи
См. IECEx сертификат; См. АТЕХ сертификат
Сертификационный департамент
FTZU 17 ATEX 0105X; GYJ20.1409X; IECEx FTZU 17.0017X
Уровень полноты безопасности (SIL)
SIL 2
Принцип измерения
Индуктивный
Выход переключателя
NAMUR
Функция переключающего элемента
Нормально замкнутый контакт
Макс. частота переключения
2000 Гц
Макс. выходной ток DC
3 мА
Диапазон рабочего напряжения DC
8,2 В
Электрическое подключение
Вворачиваемый терминал
Электрическое подключение 1, тип подключения
Клеммная колодка
Электрическое подключение 1, выход кабеля
Прямой
Электрическое подключение 1, технология подключения
Пружинная клемма
Электрическое подключение 1, количество контактов/проводов
10
Номинальное поперечное сечение соединяемого проводника
0,25 … 2,5 mm2
Резьбовое подключение кабеля
M20x1,5
Допустимый диаметр кабеля
6 … 12 мм
Размеры W x L x H
127 мм x 98 мм x 122 мм
Подключение позиционера и датчика положения соответствует стандарту
VDI/VDE 3845 размер AA 1
Положение при сборке
Любое
Цвет корпуса
Серый
Материа линдикатора
PC
Индикатор позиции
Желтый/красный
Диапазон уставок, запись угла
0 … 90 °
Класс защиты
IP67; NEMA 4/4X
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Степень загрязнения
3

Условия работы

Температура окружающей среды
−20 … 80 °C
Температура хранения
−20 … 50 °C
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
800 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Алюминиевое литье под давление
Материал уплотнений
NBR
Материал вала
Легированная сталь, нержавеющая
Материал винтов
Легированная сталь, нержавеющая
Материал заглушки
PA
Материал монтажной скобы
Легированная сталь, нержавеющая
Материалы кабельного разъёма
PA
Материал стопорного кольца
Легированная сталь, нержавеющая
Материал диска
Легированная сталь, нержавеющая
Материал закрывающей крышки
PC

Принадлежности

Что подходит к SRBC-CA3-YR90-N-20N-ZC-C2P20-EX6

По разделу «Принадлежности» каталога Festo этой серии.

Крепление1
Прочее2
Датчики и кабели13

Документы

Документация

PDFТаблица данных SRBC-CA3-YR90-N-20N-ZC-C2P20-EX6PDF · Festo · на русскомPDFКаталог Festo SRBCPDF · на английском · Festo, 2026SRBCВсе исполнения серии7 позиций, подбор по параметрам

FAQ

Частые вопросы

SRBC-CA3-YR90-N-20N-ZC-C2P20-EX6: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SRBC-CA3-YR90-N-20N-ZC-C2P20-EX6?

Блок концевых выключателей Festo SRBC-CA3-YR90-N-20N-ZC-C2P20-EX6, артикул 3482807: выход переключателя — NAMUR; принцип измерения — индуктивный; функция переключающего элемента — нормально замкнутый контакт; диапазон рабочего напряжения DC — 8,2 В; авторизация — знак RCM; масса — 800 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать SRBC-CA3-YR90-N-20N-ZC-C2P20-EX6?

По таблице данных Festo: температура окружающей среды — −20 … 80 °C; класс защиты — IP67, NEMA 4/4X.

03Из каких материалов изготовлен SRBC-CA3-YR90-N-20N-ZC-C2P20-EX6?

Материал корпуса — алюминиевое литье под давление; материал уплотнений — NBR; материал вала — легированная сталь, нержавеющая; материал винтов — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии SRBC, кроме SRBC-CA3-YR90-N-20N-ZC-C2P20-EX6?

В серии «Блок концевых выключателей SRBC» — 7 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к SRBC-CA3-YR90-N-20N-ZC-C2P20-EX6?

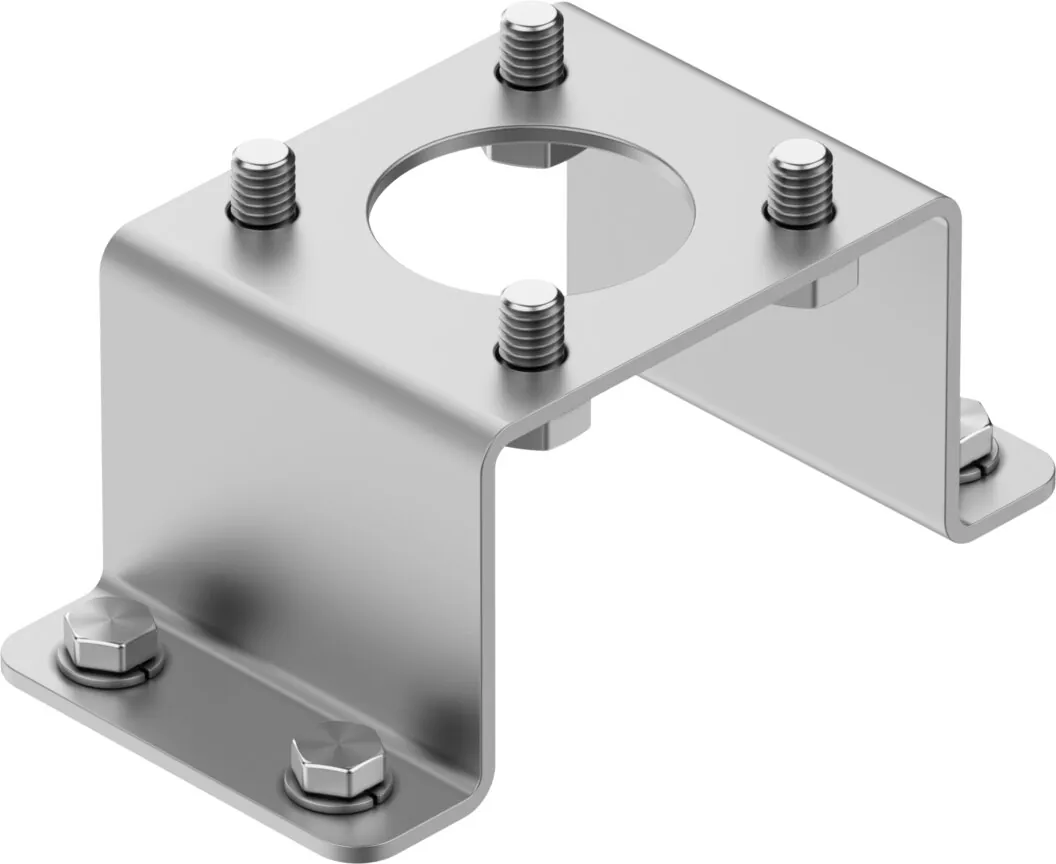

В блоке «Принадлежности» на этой странице: крепление (1), прочее (2), датчики и кабели (13). Например: DARQ-K-X1-A1-F05-30-R1, ASLR-L-423, KM12-8GD8GS-2-PU. Подобраны по каталогу Festo для этого размера.

06Есть ли на SRBC-CA3-YR90-N-20N-ZC-C2P20-EX6 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SRBC; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит SRBC-CA3-YR90-N-20N-ZC-C2P20-EX6 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SRBC-CA3-YR90-N-20N-ZC-C2P20-EX6 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08SRBC-CA3-YR90-N-20N-ZC-C2P20-EX6 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 3482807; ввоз официальный, с грузовой таможенной декларацией.
