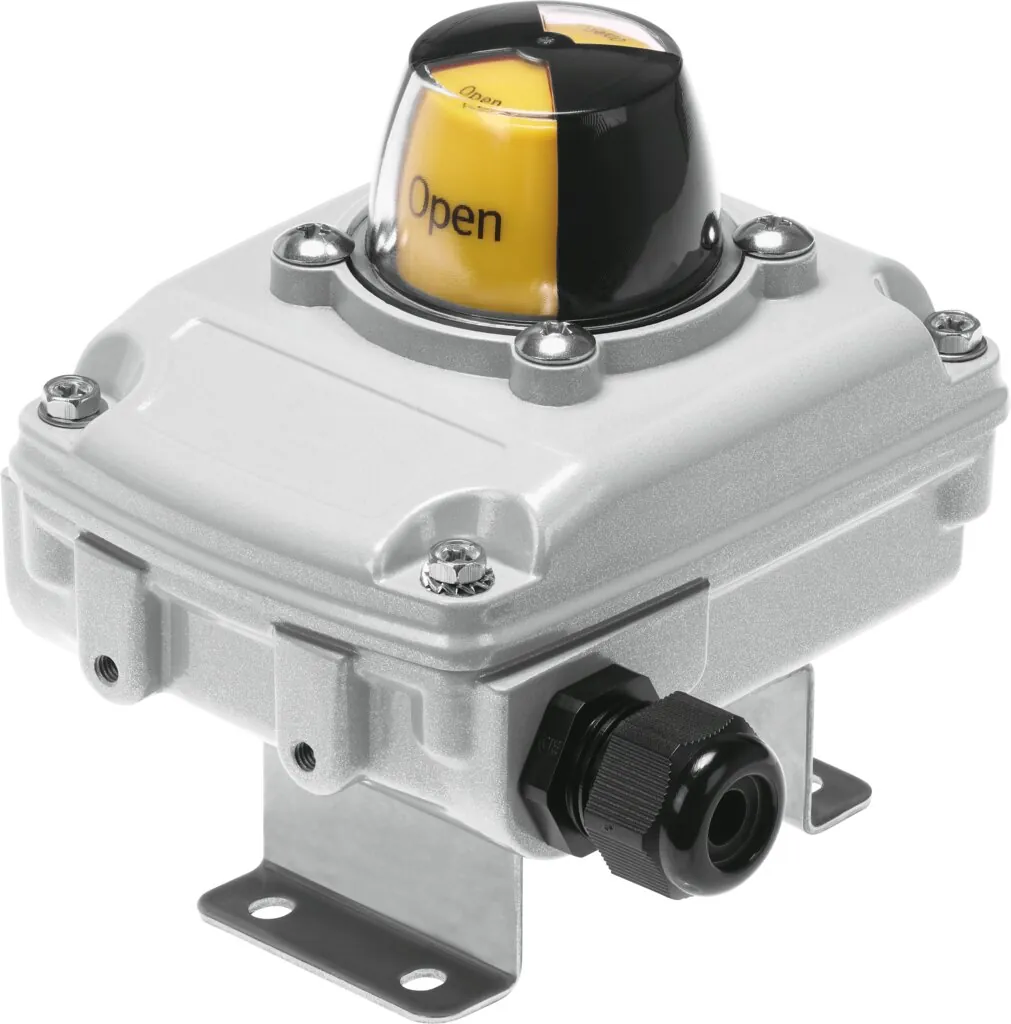

FestoБлок концевых выключателей

SRBC-CA3-YR90-R-2A-1W-C2P20

GTIN 4052568269845 Оригинал Festo

Блок концевых выключателей Festo SRBC-CA3-YR90-R-2A-1W-C2P20: for electrical feedback and position monitoring of process valves actuated with pneumatic quarter turn actuators.

Выход переключателя
Контактного типа
Принцип измерения
Магнитный, геркон
Функция переключающего элемента
Тумблер, однополюсный
Диапазон рабочего напряжения DC
0 … 175 В
Авторизация
C CSA us (OL)
Масса
800 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные SRBC-CA3-YR90-R-2A-1W-C2P20

Основные

Авторизация
C CSA us (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по оборудованию низкого напряжения в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам для электрооборудования; По британским нормам RoHS
Знак KC
KC-EMV
Уровень полноты безопасности (SIL)
SIL 2
Принцип измерения
Магнитный, геркон
Выход переключателя
Контактного типа
Функция переключающего элемента
Тумблер, однополюсный
Макс. выходной ток AC
0,18 А
Макс. выходной ток DC
0,25 А
Диапазон рабочего напряжения АС
0 … 120 В
Диапазон рабочего напряжения DC
0 … 175 В
Электрическое подключение
Вворачиваемый терминал
Электрическое подключение 1, тип подключения
Клеммная колодка
Электрическое подключение 1, выход кабеля
Прямой
Электрическое подключение 1, технология подключения
Пружинная клемма
Электрическое подключение 1, количество контактов/проводов
10
Номинальное поперечное сечение соединяемого проводника
0,25 … 2,5 mm2
Резьбовое подключение кабеля
M20x1,5
Допустимый диаметр кабеля
5 … 13 мм
Размеры W x L x H
127 мм x 98 мм x 122 мм
Подключение позиционера и датчика положения соответствует стандарту
VDI/VDE 3845 размер AA 1
Положение при сборке
Любое
Цвет корпуса
Серый
Материа линдикатора
PC
Индикатор позиции
Желтый/красный
Диапазон уставок, запись угла
0 … 90 °
Класс защиты
IP67; NEMA 4/4X
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Степень загрязнения
3

Условия работы

Температура окружающей среды
−20 … 80 °C
Температура хранения
−20 … 50 °C
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
800 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Алюминиевое литье под давление
Материал уплотнений
NBR
Материал вала
Легированная сталь, нержавеющая
Материал винтов
Легированная сталь, нержавеющая
Материал заглушки
PA
Материал монтажной скобы
Легированная сталь, нержавеющая
Материалы кабельного разъёма
PA
Материал стопорного кольца
Легированная сталь, нержавеющая
Материал диска
Легированная сталь, нержавеющая
Материал закрывающей крышки
PC

Принадлежности

Что подходит к SRBC-CA3-YR90-R-2A-1W-C2P20

По разделу «Принадлежности» каталога Festo этой серии.

Крепление1
Прочее2
Датчики и кабели13

Документы

Документация

PDFТаблица данных SRBC-CA3-YR90-R-2A-1W-C2P20PDF · Festo · на русскомPDFКаталог Festo SRBCPDF · на английском · Festo, 2026SRBCВсе исполнения серии7 позиций, подбор по параметрам

FAQ

Частые вопросы

SRBC-CA3-YR90-R-2A-1W-C2P20: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SRBC-CA3-YR90-R-2A-1W-C2P20?

Блок концевых выключателей Festo SRBC-CA3-YR90-R-2A-1W-C2P20, артикул 3482811: выход переключателя — контактного типа; принцип измерения — магнитный, геркон; функция переключающего элемента — тумблер, однополюсный; диапазон рабочего напряжения DC — 0 … 175 В; авторизация — C CSA us (OL); масса — 800 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать SRBC-CA3-YR90-R-2A-1W-C2P20?

По таблице данных Festo: температура окружающей среды — −20 … 80 °C; класс защиты — IP67, NEMA 4/4X.

03Из каких материалов изготовлен SRBC-CA3-YR90-R-2A-1W-C2P20?

Материал корпуса — алюминиевое литье под давление; материал уплотнений — NBR; материал вала — легированная сталь, нержавеющая; материал винтов — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии SRBC, кроме SRBC-CA3-YR90-R-2A-1W-C2P20?

В серии «Блок концевых выключателей SRBC» — 7 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к SRBC-CA3-YR90-R-2A-1W-C2P20?

В блоке «Принадлежности» на этой странице: крепление (1), прочее (2), датчики и кабели (13). Например: DARQ-K-X1-A1-F05-30-R1, ASLR-L-423, KM12-8GD8GS-2-PU. Подобраны по каталогу Festo для этого размера.

06Есть ли на SRBC-CA3-YR90-R-2A-1W-C2P20 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SRBC; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит SRBC-CA3-YR90-R-2A-1W-C2P20 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SRBC-CA3-YR90-R-2A-1W-C2P20 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08SRBC-CA3-YR90-R-2A-1W-C2P20 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 3482811; ввоз официальный, с грузовой таможенной декларацией.
