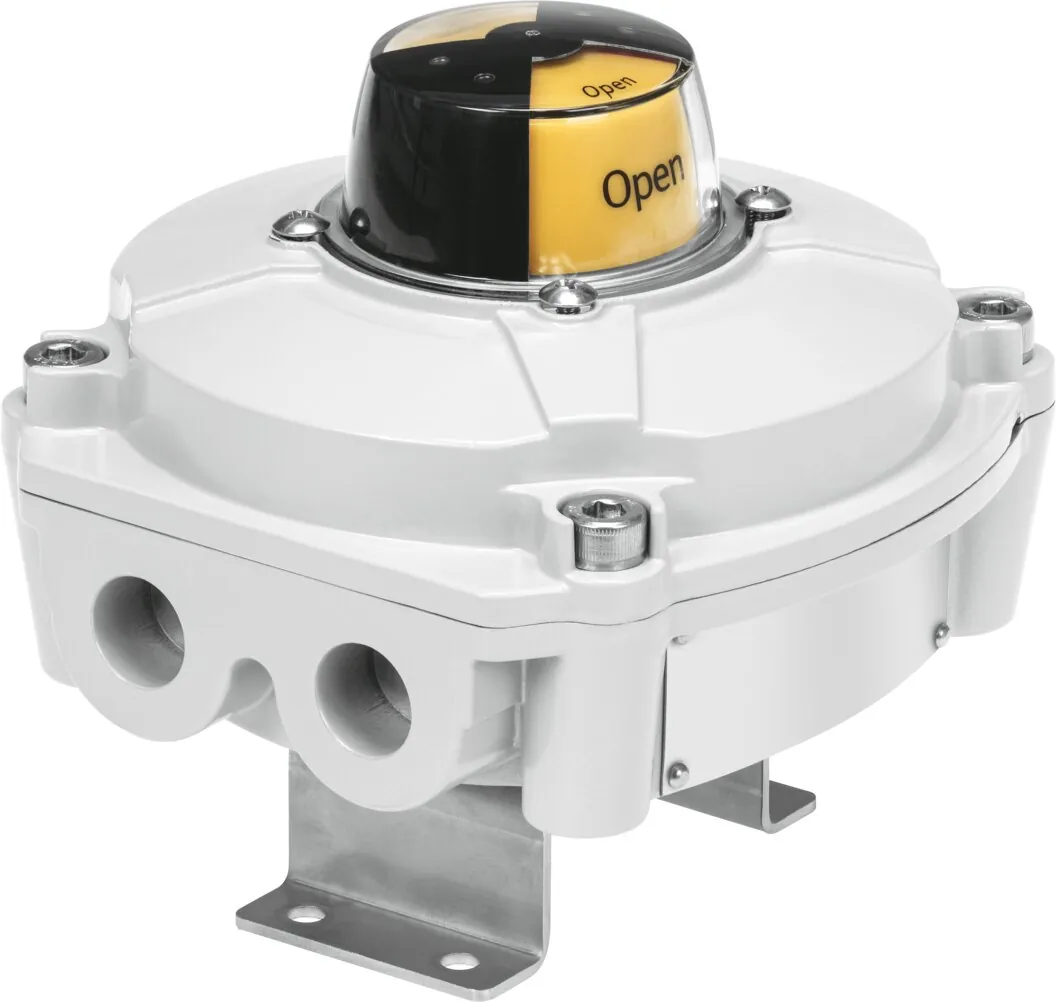

FestoБлок датчиков
SRBE-CA3-YR90-MW-22A-1W-C2M20-EX
GTIN 4052568269623 Оригинал Festo
Блок датчиков Festo SRBE-CA3-YR90-MW-22A-1W-C2M20-EX: for electrical feedback and position monitoring of process valves actuated with pneumatic quarter turn actuators, electromechanical measuring principle.
- Электрическое подключение
- 10-пин; Вворачиваемый терминал
- Выход переключателя
- Контактного типа
- Основан на стандарте
- ISO 5211; VDI/VDE 3845
- Резьбовое подключение кабеля
- M20x1,5
- Форма
- Угловой
- Масса
- 1,70 кг
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Электрическое подключение
- 10-пин; Вворачиваемый терминал
- 14-полюсный; Вворачиваемый терминал
Резьбовое подключение кабеля
- 1/2 NPT
- M20x1,5
Обозначение
Что означает SRBE-CA3-YR90-MW-22A-1W-C2M20-EX
- SRBEСерия
Блок датчиков
- CA3Форма и механический интерфейс
Блок концевых выключателей; монтажный переходник, отверстия 30 × 80 мм, высота вала 20 мм
- YR90Тип индикации и диапазон измерения
Указатель положения жёлто-красный; 0 … 90°
- MWПринцип действия датчика
Беспотенциальный переключающий контакт
- 22AНоминальное напряжение
230 В перем. тока
- 1WЭлектрический выход 1
Однополюсный переключающий контакт
- C2M20Электрическое подключение и присоединительная резьба
Винтовые клеммы; m20
- EXСертификация
Взрывозащита (ATEX)
Характеристики
Технические данные SRBE-CA3-YR90-MW-22A-1W-C2M20-EX
Основные
- Форма
- Угловой
- Основан на стандарте
- ISO 5211; VDI/VDE 3845
- Обозначение CE (см. заявление о соответствии)
- В соответствии с директивой EU по взрывозащите (ATEX); в соответствии с директивой EU по оборудованию низкого напряжения в соответствии с директивой EU RoHS
- Маркировка UKCA (см. декларацию о соответствии)
- По британским нормам для электрооборудования; По британским нормам взрывозащиты; По британским нормам RoHS
- Категория ATEX Газ
- II 2G
- Взрывозащита типа "Газ"
- Ex db IIC T6 Gb
- Категория ATEX Пыль
- II 2D
- Взрывозащита типа "Пыль"
- Ex tb IIIC T...°C Db
- Сертификация взрывозащиты за пределами Евросоюза
- EPL Db (BR); EPL Db (CN); EPL Db (IEC-EX); EPL Db (IN); EPL Db (KR); EPL Gb (BR); EPL Gb (CN); EPL Gb (IEC-EX); EPL Gb (IN); EPL Gb (KR)
- Взрывобезопасная температура окружающей среды
- −20°C <= Ta <= +60°C
- Макс. температура поверхности
- 75 °C
- Сертификационный департамент
- 18-GA4BO-0430X; 18-GA4BO-0431X; DNV 16.0067X; FTZU 15 ATEX 0095X; GYJ 16.1497X; IECEx FTZU 15.0014X; KCC-18-GA4BO
- Уровень полноты безопасности (SIL)
- SIL 2
- Принцип измерения
- Механический/электрический; Для герконов
- Выход переключателя
- Контактного типа
- Функция переключающего элемента
- Тумблер, однополюсный
- Макс. выходной ток AC
- 3 А
- Макс. выходной ток DC
- 6 А
- Диапазон рабочего напряжения АС
- 0 … 250 В
- Диапазон рабочего напряжения DC
- 0 … 30 В
- Электрическое подключение
- 10-пин; Вворачиваемый терминал
- Номинальное поперечное сечение соединяемого проводника
- 0,25 … 2,5 mm2
- Резьбовое подключение кабеля
- M20x1,5
- Тип крепления
- На фланце по ISO 5211; Без монтажной скобы
- Подключение позиционера и датчика положения соответствует стандарту
- VDI/VDE 3845 размер AA 1
- Положение при сборке
- Любое
- Цвет корпуса
- Серебряный
- Материа линдикатора
- PC
- Индикатор позиции
- Желтый/красный
- Диапазон уставок, запись угла
- 0 … 90 °
- Класс защиты
- IP67
- Сопротивление ударной нагрузке
- Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
- Стойкость к вибрации
- Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
- Степень загрязнения
- 3
Условия работы
- Температура окружающей среды
- −20 … 60 °C
- Температура хранения
- −20 … 60 °C
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364 zone III
Масса
- Вес продукта
- 1700 г
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал корпуса
- Алюминиевое литье, с покрытием
- Материал уплотнений
- NBR
- Материал вала
- Легированная сталь, нержавеющая
- Материал винтов
- Легированная сталь, нержавеющая
- Материал монтажной скобы
- Легированная сталь, нержавеющая
- Материал стопорного кольца
- Легированная сталь, нержавеющая
- Материал диска
- Легированная сталь, нержавеющая
Принадлежности
Что подходит к SRBE-CA3-YR90-MW-22A-1W-C2M20-EX
По разделу «Принадлежности» каталога Festo этой серии.
Крепление1
- DARQ-K-X1-A2-F05-30-R1Переходник Арт. 3886114
FAQ
Частые вопросы
SRBE-CA3-YR90-MW-22A-1W-C2M20-EX: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у SRBE-CA3-YR90-MW-22A-1W-C2M20-EX?
Блок датчиков Festo SRBE-CA3-YR90-MW-22A-1W-C2M20-EX, артикул 3471009: электрическое подключение — 10-пин, вворачиваемый терминал; выход переключателя — контактного типа; основан на стандарте — ISO 5211, VDI/VDE 3845; резьбовое подключение кабеля — M20x1,5; форма — угловой; масса — 1,70 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02В каких условиях можно использовать SRBE-CA3-YR90-MW-22A-1W-C2M20-EX?
По таблице данных Festo: температура окружающей среды — −20 … 60 °C; класс защиты — IP67.
03Из каких материалов изготовлен SRBE-CA3-YR90-MW-22A-1W-C2M20-EX?
Материал корпуса — алюминиевое литье, с покрытием; материал уплотнений — NBR; материал вала — легированная сталь, нержавеющая; материал винтов — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.
04Как расшифровать обозначение SRBE-CA3-YR90-MW-22A-1W-C2M20-EX?
SRBE — блок датчиков; CA3 — форма и механический интерфейс: блок концевых выключателей, монтажный переходник, отверстия 30 × 80 мм, высота вала 20 мм; YR90 — тип индикации и диапазон измерения: указатель положения жёлто-красный, 0 … 90°; MW — принцип действия датчика: беспотенциальный переключающий контакт; 22A — номинальное напряжение: 230 В перем. тока; 1W — электрический выход 1: однополюсный переключающий контакт; C2M20 — электрическое подключение и присоединительная резьба: винтовые клеммы, m20; EX — сертификация: взрывозащита (ATEX).
05Какие исполнения есть в серии SRBE, кроме SRBE-CA3-YR90-MW-22A-1W-C2M20-EX?
В серии «Блок датчиков SRBE» — 11 позиций. У SRBE-CA3-YR90-MW-22A-1W-C2M20-EX: электрическое подключение — 10-пин, вворачиваемый терминал; резьбовое подключение кабеля — M20x1,5. Другие варианты (электрическое подключение: 14-полюсный, вворачиваемый терминал) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.
06Какие принадлежности подходят к SRBE-CA3-YR90-MW-22A-1W-C2M20-EX?
В блоке «Принадлежности» на этой странице: крепление (1). Например: DARQ-K-X1-A2-F05-30-R1. Подобраны по каталогу Festo для этого размера.
07Есть ли на SRBE-CA3-YR90-MW-22A-1W-C2M20-EX документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; каталог Festo SRBE; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
08Сколько стоит SRBE-CA3-YR90-MW-22A-1W-C2M20-EX и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте SRBE-CA3-YR90-MW-22A-1W-C2M20-EX в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
09SRBE-CA3-YR90-MW-22A-1W-C2M20-EX — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 3471009; ввоз официальный, с грузовой таможенной декларацией.
